為了把降壓變換器轉變?yōu)榻祲?升壓變換器，在電路中負軌代替地、連接Cout的(+)端到地替代Vout和連接上端MOSFET漏極的輸入電壓到新地(圖2)。另外，電路耦合和標準正升壓配置相同，上端MOSFET仍然是控制MOSFET。

?

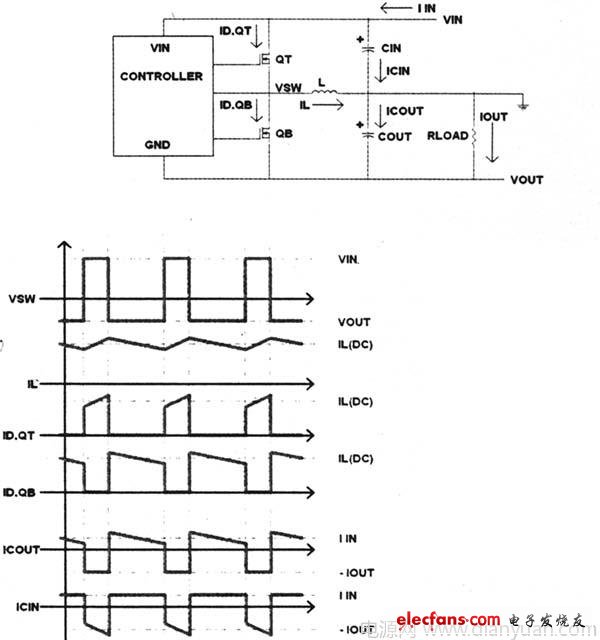

　　圖2 同步反向降壓/升壓變換器

　　然而，降壓/升壓變換器的設計要求會更多。例如，降壓/升壓變換器MOSFET的關態電壓加載比給定的輸入電壓高，這是由于現在它等于VIN和VOUT之差(差值低于地)。對于給定的負載，其DC電感電流是較高的，這是因?yàn)楝F(xiàn)在DC電感電流等于負載電流和輸入電流之和。因此，與標準降壓變換器相比，其電感器必須具有較高的飽和電流額定值和較低的DCR。

　　由于有較高的電壓加載和DC電感電流，所以MOSFETS的傳輸和傳導損耗就比較高。由于僅在下端MOSFET導通時重新充電降壓/升壓變換器的輸出電容器，所以流經輸出電容器的電流是脈沖式的，其峰-峰值等于DC電感電流(假定所用電感器是非常大的)。

　　另外，降壓變換器的輸出電感紋波電流只等于電感紋波電流。因此，降壓/升壓變換器所用的輸出電容器需要具有相當?shù)偷腅SR和ESL以保持低輸出電壓紋波。

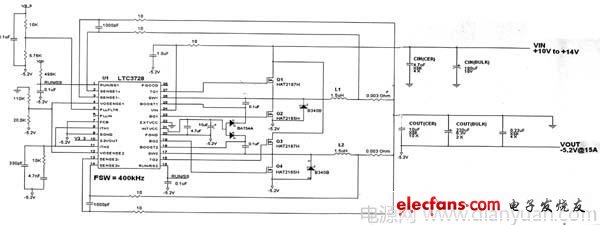

　　圖3示出一個反相降壓/升壓變換器實例。此電路是一個由LTC3728控制的+12V到-5.2V/15A的雙相雙輸出變換器。此變換器的兩個相連接在一起，相位差180?，這可為輸出和輸入電容器提供紋波電流低消。雙相工作、400KHz開關頻率結合采用與POSCAPs并聯的低ESR和低ESL陶瓷電容使得輸出電壓紋波僅為39mVp-p。低輸出電壓紋波使其適合于負ECL電路的偏置。

?

　　圖3 +12V到-5.2V/15A雙相反相降壓/升壓電源

　　盡管降壓/升壓變換器具有較高的損耗，但此電路具有高效率。在滿載時，其效率為91.4%，而峰值效率為92.9%。高效率歸功于：采用低RDS(ON)和低QG MOSFETs、用兩相代替一相和LTC3728強柵極驅動器。LTC3728開關節點引腳和VIN引腳的額定電壓為36V，MOSFETs額定值為30V，這使得它們可以容易地處理從+12V到-5V變換所產生的加載。
