霍爾效應傳感

　　人們測量一個有磁力的懸浮物體的位置的方法一般有兩種。第一種是從物體的一邊射一束光線，然后在另一邊測有多少光投射入陰影里面，有時候還有調制解調器去降低信號里面的噪音。再者，霍爾效應傳感器有時候用去檢測附近的永磁體的位置。

　　然而，由于我們用電磁體去升起物體，我們不但自覺的介紹我們信號中的電磁噪音，同時還介紹其大磁場的非線性。在任何指定的位置，基于物體當時的動態和電磁體當時的牽引力，傳感器能夠感應到永磁體疊加電磁強度的位置的全部磁場。

　　一半的方案已經在上面展示出來，我決定在電磁體的上下兩端放置霍爾效應傳感器，環氧基樹脂以一個對稱方式放置，利用他們的差分反饋信號去感測位置。然而，任何存在于永磁體的信號，無論是穩定的還是高頻的PWM轉換噪音，都會產生一定程度的抵償。在信號里面只剩下位置測量。電磁體通過的唯一信號根源于其非對稱性和傳感器的不匹配。

　　傳感器的增益必須適當?shù)販y(cè)量。我用線性霍爾效應傳感器AD22151，一個很不錯的8腳SO封裝芯片，它用三個電阻去實現偏壓和電壓輸出測量；如下所示，我設置這些參數去提供一個大概一致的增益，使他們的幅度處于中間的位置。遺憾的是因?yàn)槲覀兂チ似匠ＤＪ降男畔ⅲ晕覀儾荒芟衿匠Ｄ菢荧@得輸出；然而，我們也不能在這實現這樣的功能，因?yàn)槊總€(gè)傳感器在取消之前，感應到相應的電磁體信號，這個正如我們?cè)O(shè)計的那樣能覆蓋所有傳感器的范圍。因此，最后我們得到的是一個只有1V變化的真實信號，我們也會在下一個步驟獲得相同的信號。

　　反饋補償系統：

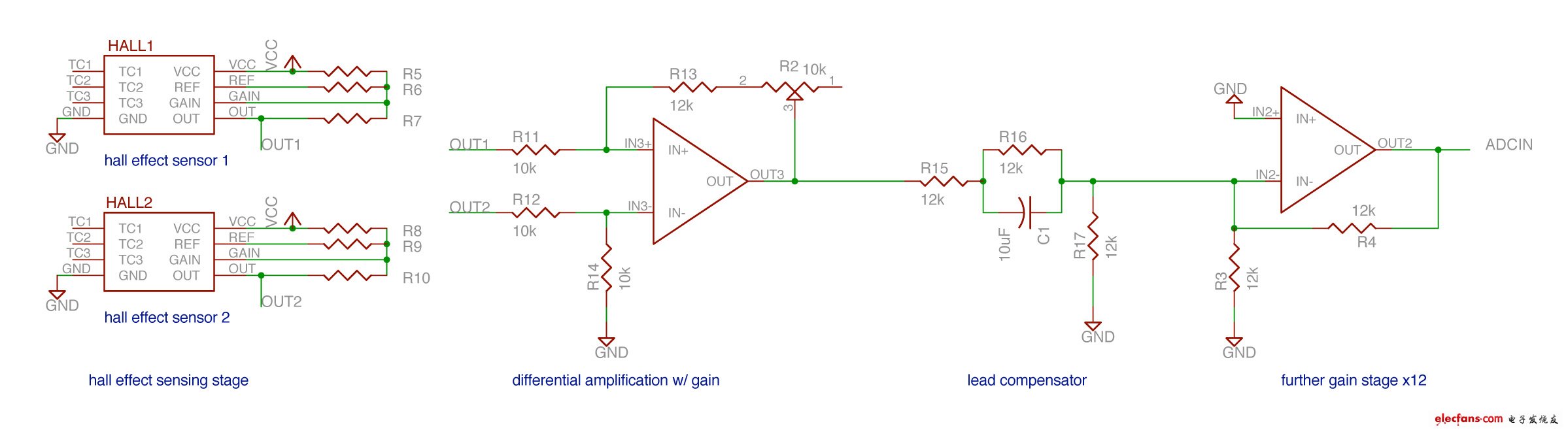

　　反饋系統如上所示，首先，對反饋通路來說，這兩個霍爾傳感器是被放在一個不同的OP放大器里面，有著相同的輸入阻抗，最后得到1到2的誤差。在一個控制系統里面，經常出現這種情況，一個必要控制者的分析只會被校正到你當前模式的指向，通常需要微調電位計和電容調整去最優化反饋系統，這是毫無疑義的。

　　在經過差分放大之后，我們把輸出經過無源濾波器，也就是俗稱的超前補償器。像這樣的系統是不穩定的，在全部的精度和反饋增益比例方面的結果會令我們震驚，這個系統能夠保持穩定么？所以我么需要增加非比例反饋去使它穩定。在有限范圍內，超前補償器能夠達到這種效果。這就會使它成為PD控制，這樣就會很相似。在反饋通路里面，它抗擊懸浮的快速移動，這樣有助于振幅經常失去控制的抑制系統保持穩定。超前補償器添加一個大概0.1偏差的DC，這樣的話就可以緩沖另一個階段給這個階段帶來的增益，在這種情況下12倍的增益，可以獲得接近于DC單元的增益。
