4、將二次穩壓電路的功耗降低數毫瓦。

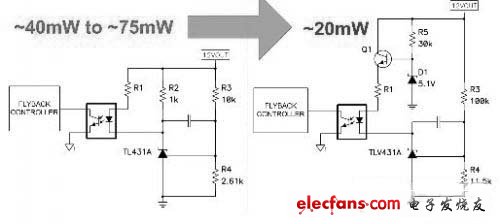

　　當談及待機損耗時，所有的電路都會涉及到，其中包括調節輸出的誤差放大器。圖4的左側部分顯示了一個12V電源的典型穩壓電路。常用的TL431需要至少1mA的靜態電流來確保穩壓。這是通過R2實現的，其通常會導致15mW~50mW的損耗。R3和R4的電阻分壓器對輸出電壓進行了設置。憑借一個12.6kΩ的串聯電阻，這些電阻消耗的功耗便為11mW.

　　圖420mW~55mW損耗的任何部分都可以從穩壓電路中去除掉

　　圖4的右側顯示了一種調節輸出的更高效的方法。用TLV431來代替TL431，這只需要80μA的靜態電流就可以確保穩壓。通過光學耦合器驅動的電流足以為TLV431供電，因此就可以把R2去除掉了。TLV431的額定最大壓為6.3V，因此“無經驗設計人員設計的由Q1、R5和D1組成的線性穩壓器”電路保護了該器件。R5和D1增加了額外的3mW損耗。將反饋分壓器的電阻提高10倍我們就可以節省10mW的功耗。

　　5、保持精確的偏置電平。

　　如果您仍然想竭力節約更多電力的話，那么優化控制器的偏置電壓可能會讓您實現這一目標。該偏置電壓必須要足夠高，以確?？刂破髟谒胸?fù)載條件下都保持開啟。此外，電壓還必須要足夠高以在其被施加到柵極時增強MOSFET.將偏置電壓設置到比控制器和MOSFET要求的任何更高電壓只會增大額外的損耗。

　　大多數控制器都會在觸發模式運行時降低其靜態電流，這樣就減少了靜態電流增加偏置電壓的相關損耗。典型的靜態電流會從正常運行時的2–3mA降為觸發運行時的200–300uA.控制器產品說明書中規定的這一電流不包括MOSFET柵極的充放電電流。柵極充電電力等于偏置電壓、柵極電荷、開關頻率以及觸發模式占空比的乘積。由于柵極電荷隨偏置電壓的增加而增加，不必要的高壓會進一步增加損耗。幸運的是，觸發模式運行避免了偏置損耗過高。在大多數情況下，最小化偏置電壓可節省大約10mW~20mW的功耗。

　　最小化電源輕負載損耗需要仔細檢查每一個組件的功率損耗。僅僅幾毫瓦的功耗就可以決定一款產品是否符合能源之星標準。實現這些技術可以節省數百毫瓦的產品待機功耗。
