引言

　　壓電陶瓷作為一種微位移器件，在精密工程應用領域里有著廣泛的應用前景。壓電陶瓷材料的工作特性很大程度上取決于驅動電源的性能，驅動電源必須輸出穩定性好的高幅值電壓，并具有較好的動態性能，可適應外界條件的突變。傳統的高壓驅動電源通常以模擬脈寬調制芯片為核心控制開關電路、整流電路等完成穩定電壓輸出。隨著數字控制技術的發展，單片機、數字信號處理器等數字芯片也逐漸參與到開關電源的設計，帶來了可編程性、高集成度、高擴展性等優點 。本文提出了一種基于MC68HC9O8JK3芯片的高壓開關電源，在低壓（9～18 V）輸入下能輸出高精度頻率可調輸出電壓，可滿足壓電陶瓷驅動電源的應用需求。

　　1 高壓開關電源的設計

　　高壓電源輸入9～18 V，輸出150 V方波電壓，頻率可控。電路結構采用單片機控制開關電源的方式，原理框圖如圖1所示。主功率回路采用準諧振反激式開關電源拓?fù)浣Y(jié)構，控制芯片為MC33O60，直流電壓經H 橋逆變電路轉換后得到150 V方波電壓。負載電壓和電流采樣信號經A/D轉換后，輸入單片機（MCU）控制芯片MC68HC908JK3，單片機根據軟件算法完成恒流或恒壓控制，同時輸出頻率可調的驅動信號到H橋逆變電路，實現直流電壓到方波信號的轉換。電路以MCU 芯片為控制核心，不僅能完成高精度精確的受控電壓和電流輸出，還能實現過壓保護、過流保護、上位機通訊等一些重要的輔助功能。

　　圖1 高壓開關電源原理框圖

　　反激式開關變換電路如圖2所示。MC33060是低功耗固定頻率的脈寬調制（PWM）控制芯片，內部集成了振蕩器、誤差放大器、5 V 基準源等，主要用來實現單端電壓模式控制。開關管Q1導通時，輸入向變壓器儲能，次級整流管D1處于關斷狀態;Q1關斷時，整流管D1導通，變壓器儲能輸出到次級，為C4充電。振蕩電阻R1、振蕩電容C3與內部振蕩器一起產生振蕩三角波，振蕩波形與引腳3接收的MCU電壓基準信號比較，產生PWM 信號驅動功率開關管Q1。為了降低開關管和整流管的電壓應力，輸出采用了倍壓整流電路結構，通過整流管D1、D2和電容C4、C5實現了二倍壓整流。

　　圖2 反激式開關變換電路

　　盡管反激式主回路具有結構簡單，成本低等優點，但在高壓輸出下，其電壓尖峰高和紋波噪聲大顯得更突出。為了減少高壓電源的輸出紋波噪聲，電路設計引入了準諧振技術，使反激變換器工作在軟開關狀態，從而降低電磁干擾噪聲（EMI），提高電源轉換效率。

　　開關管的導通時間：

　　式中：Lp為初級繞組電感量;Ip為初級峰值電流;Vin為輸入電壓。

　　變壓器復位時間：

　　式中 VOR為次級到初級的折射電壓。當次級繞組中的能量釋放完畢后，VOR也將消失。Lp、開關管漏極電容Cp和繞組電阻Rp構成一個RLC諧振電路，因此折射電壓隨時間t的變化關系為：

　　開關管的漏源電壓為：

　　由此可得到準諧振反激式變換器的一個完整工作周期：

　　準諧振反激式變換器的工作頻率為：

　　MCU控制電路核心采用MC68HC908芯片，其內部總線速度8 M ，集成了12路8位模數轉換器（ADc）、4 k Flash存儲器、2通道16位定時器等模塊，控制電路如圖3所示。電壓電流采樣信號經信號調理電路處理后，輸入到單片機的ADC端口引腳6和引腳8，得到采樣信號的數字量值。內置的算法程序進行計算處理后，生成電壓基準值，經D/A變換器處理由引腳l9輸出電壓基準信號給電源管理芯片MC33060。如果輸入電壓、負載環境發生變化，單片機根據采樣信號的偏差計算，將實時改變電壓基準值，從而調整PWM信號的頻率和脈寬，穩定輸出電壓。單片機內部的定時器產生兩路PWM 驅動信號DR1和DR2，由引腳9、10輸出到H橋逆變電路驅動功率管。

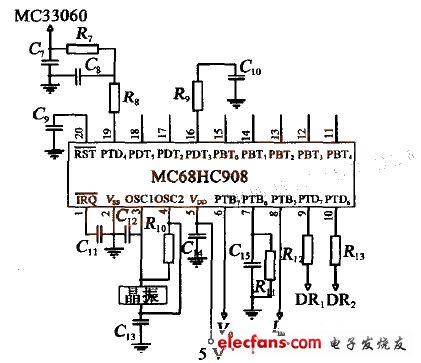

　　圖3 MCU 控制電路

　　H橋逆變電路如圖4所示。DR1和DR2為2路反相驅動信號，由單片機的定時器模塊輸出。DR驅動功率管Q2、Q5導通時，DR2驅動功率管Q3、Q4關斷，負載供電150 V;DR1驅動Q2、Q5關斷時，DR2驅動Q3、Q4導通，負載供電-150 V。因此，輸入直流電壓經H 橋電路作用后，在負載兩端形成方波交流波形，改變定時器程序設置的頻率參數就可調節方波電壓的工作頻率。為了減少功率管關斷瞬間產生的電壓尖峰，4個開關管都并聯了濾波電容。

　　出于成本考慮，本文選擇了分立器件的方案構建H橋變換器。從提高電路可靠性的角度出發，還能選用集成的全橋變換器芯片，如SLA2403等。

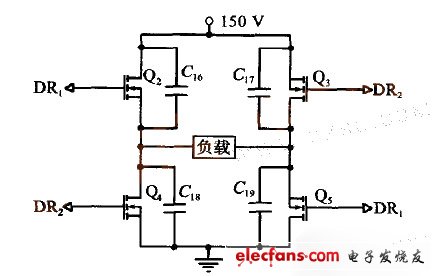

　　圖4 H橋逆變電路
