超級電容和電荷泵LM2788及太陽能電池板為核心器件，設計出一款綠色電源，應用在石英鐘上，取代傳統的干電池。經過3年時間的試用，實用性和可靠性得到了驗證。

　　電池跟我們的生活和工作息息相關，比如家庭和辦公場所用的石英鐘(指針式)一般多以5號電池作為電源。據有關資料統計，中國電池年產量約150億枚，是世界生產大國，年消費量約50億枚，也是世界消費大國，并且有日益增加的趨勢。多年來數量龐大的廢舊電池，在我國幾乎都隨垃圾一起丟棄，處理方式要么焚燒、要么填埋。

　　大家都知道對自然環境威脅最大的五種金屬是鉻、鎘、銅、鉛、汞，電池就占了其中的汞、鉛、鎘三種。若焚燒，污染了大氣;若填埋，污染了土壤，對農作物有害;污染了水源對水生物(魚蝦等)有害。據資料介紹：一粒小小的鈕扣電池可污染60萬升水，相當于一個人一生的飲水量;一節一號電池爛在地里，能使一平方米的土地失去利用價值，并造成永久性公害。

　　人離不開地球，也離不開食物。這些有毒重金屬通過各種途徑(鼻口呼吸、飲食蔬菜、魚蝦等)進人人體內，長期積蓄難以排除。醫學界已證實：汞會嚴重危害人體神經系統，尤其對兒童受害最大;鎘會引起人體骨質疏松、造成骨骼變形、骨痛等，并引起肝和腎受損;鉛進入人體后最難排泄，它干擾腎功能、生殖功能。會導致兒童行為異常和低智商等。

　　既然廢舊電池對人類造成的危害已成為不爭的事實，那么世界其它國家是如何處理的呢?在歐洲一些西方國家(比如德國)，廢舊電池早被列為危險有毒廢物，由電池經銷商必須通過“收舊賣新”方式回收，絕不能隨便丟棄在自然界中。

　　在我國，盡管民間少數環保人士借鑒西方一些國家經驗，倡導廢舊電池分類收集，但由于一方面政府對廢舊電池處理沒有明確的法規，另一方面人們對廢舊電池的危害認識程度不深、重視程度不夠;對廢舊電池收集工作熱情不高、參與人數不多。文中提出了由太陽能電池板、超級電容、電荷泵(LM2788-2.0)為核心器件，設計出一款取代傳統5號電池的綠色環保節能電源，應用在石英鐘上，從源頭上避免了廢舊5號電池對環境的污染，對保護環境、守住我們綠色家園將起到積極的作用。

　　1 元件說明

　　電路是由太陽能電池板、超級電容、電荷泵、肖特基二極管四大核心部件構成。

　　(1)太陽能電池板材料為多晶硅，尺寸長60mm、寬44mm、厚3mm;輸出電參數：工作電壓5.5V、工作電流60mA、額定功率0.33W，見圖1。

?

　　(2)超級電容參數為120F/2.3V，其特點是充電快、壽命長、效率高、容量大、溫度適應性好，另外生產、使用、儲存、拆解各個環節均無污染，見圖2。

?

　　(3)電荷泵LM2788-2.0是一種8腳降壓式電荷泵DC/DC變換器。輸入2.6V～5.5V，輸出2.0V。該變換器主要特點：輸出電壓精度分別為：2.0V±5%、輸出電流可達120mA;最高轉換效率可達90%;低功耗，工作電流32μA;有關閉控制，關閉狀態時耗電僅0.1μ;有過熱及短路保護，見圖3。

?

　　(4)肖特基二極管1N5819特點是電流大(1A)，壓降低(0.3V)，耐壓高(40V)，見圖4。

?

　　2 電路工作原理

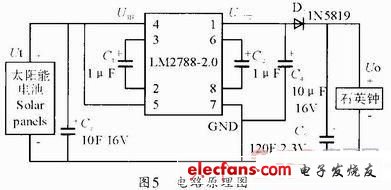

　　將石英鐘懸掛在室內光線明亮的地方。電路原理圖，見圖5。

?

　　白天室內光線漫射在太陽能電池板上，產生電流，經電荷泵LM2788-2.0變換后輸出2.0V的電壓;再經肖特基二極管1N5819隔離后一方面向石英鐘供電，另一方面向超級電容充電(電容兩端電壓上限為Uh=Uout-Ud1=2.0-0.3=1.7V)。晚上太陽能電池板不產生電流，超級電容存儲的電能給石英鐘供電。肖特基二極管D1的作用就是防止超級電容存儲的電能在太陽能電池板(夜間或陰天)不發電時，反向流入電荷泵及太陽能電池板。

　　按石英鐘國標規定：石英鐘工作電壓范圍一般在1.25～1.70V;實測石英鐘跳秒(間歇)式石英鐘平均功耗電流在125μA左右。超級電容電壓從1.7V降到1.25V時能釋放出來的電量△Q=CUh-CUL=C(Uh-UL)=120×(1.7-1.215)=54C;這些電量若按平均電流I=150μA來輸出，則需要時間t=△Q/I=54/(150×10-6)=3.6×105s=100h才能耗完。通過計算，從時間上確保了為石英鐘夜間工作備用的電能。改造后的石英鐘見圖6。

?

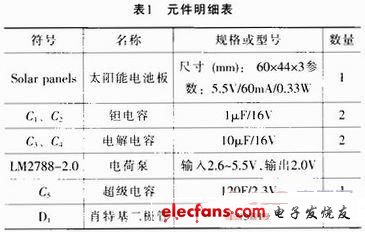

　　電路原理圖中所用的元件規格或型號，見表1。

?

　　3 電路凸顯綠色主題

　　石英鐘用綠色能源的設計，緊緊抓住了綠色、環保、節能這個主題，有效解決了普通電池對人體、土壤、水源等危害。其特點如下：

　　(1)能源的獲取是綠色的

　　眾所周知：太陽光可以說是出之不盡，用之不竭的。將太陽光直接轉化為電能，來取代電池作為石英鐘能源，有利于減緩全球氣候變暖和環境惡化的速度，體現了低碳生活從身邊小事做起，口頭倡導不如踐行半步。

　　(2)能源的儲存是環保的

　　堿性電池使用壽命最短，充電電池(鋰離子、鎳氫)的使用壽命較短(反復循環數幾百次)。超級電容器具有容量大、使用壽命長(反復循環數近百萬次)、免維護、經濟環保等優點。

　　(3)能源的使用是高效的

　　充電電池(鋰離子、鎳氫)的能量?jī)?chǔ)存是通過電能→化學能→電能的過程，轉換效率低。本電路選用的超級電容器是一種新型儲能裝置，不經過化學能轉換，當然使用效率高，體現了節能;另外，把直流電源電壓通過分壓獲取所需的工作電壓這種傳統降壓方式，變換效率同樣也是低下的。本電路用電荷泵LM2788-2.0對電源管理，提高了電能的利用率，同樣體現了節能。
