提到硬盤供電，固態硬盤（SSD）設計師們面臨許多相互矛盾的要求。首先是電源的尺寸，其不能增加SSD的體積系數，因?yàn)镾SD通常必須在體積上與其所替換的機械硬盤（HDD）相兼容。其次是不斷增長的系統效率要求，包括待機模式（SSD無讀寫操作）和最大功率模式（以最高性能進行讀寫操作）。這些效率通常都有具體的SSD認證，例如：能源之星等，其對于市場接受度來說至關重要。最后一個問題是電源如何對終端用戶不斷變化的需求做出響應。從閑置狀態轉到高性能狀態時，電源能夠做出足夠快的響應來向SSD提供強大的電力嗎？或者，如果主機突然對SSD進行高速或大數據量讀寫操作時，SSD會“掛起”嗎？本文將對三種SSD電源解決方案進行分析，測量并對比它們的尺寸、效率和響應時間，以獲得最佳SSD電源解決方案。

　　固態硬盤架構

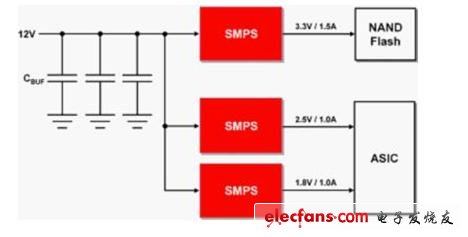

　　圖1顯示了某臺服務器中安裝的SSD系統的示例圖。一條12V總線為開關式電源（SMPS）供電，其向SSD提供3.3V的電壓。NAND閃存用作內存，原因是其成本低，且擁有斷電存儲數據的能力。一個ASIC或者其它處理器與主機通信，并管理數據流。2.5V和1.8V為ASIC的一般需求。

　　圖1：固態硬盤電源系統

　　首先，SMPS必須為一個同步降壓轉換器，而非一個線性調節器或者異步降壓轉換器，以在強負載電流下提供高效率。其次，它還必須具備省電模式，目的是將效率保持在最小值以上（即使SSD處于閑置狀態）。第三，它必須通過中壓、12V輸入總線來工作，并提供低至1.8V甚至更低的輸出電壓，具體取決于ASIC的需要。最后，SMPS應優化其尺寸、效率和響應時間，以滿足SSD系統的需要。

　　尺寸

　　隨著SSD開始逐漸獲得市場的認可，要求它們?cè)诔叽绾凸δ芊矫嫦蚝蠹嫒輽C(jī)械硬盤。當用戶的機械硬盤出現故障時（有時可能使用不能一年的時間），SSD便成為一種高可靠性的替代選擇。用戶只需訂購一塊尺寸與故障的機械硬盤相同的SSD，個人計算機或者服務器的可靠性便可立即獲得升級。

　　隨著SSD價格的不斷下跌，它們不再僅僅只是壽命到期的機械硬盤的替代品?，F(xiàn)在，SSD正進入高可靠性市場領域，例如：企業服務器和筆記本電腦等消費類應用。對于這應用而言，小型化很重要，SSD的尺寸不再必須完全與機械硬盤一樣。

　　不管是哪種情況，就SSD而言，解決方案的尺寸足夠小都是一大賣點。盡管并非SSD中最大的子系統，但是電源仍然占用了大量的電路板空間，因?yàn)镾SD電路由數個單獨的SMPS供電。要求使用的傳統長型電感達到了Z向制作（Z-direction-making）尺寸的極限（一種三維問題）。

　　效率

　　服務器的一個重要的開銷成本是其功耗。它包括驅動器（硬盤）消耗的功率，以及為了保持服務器機房適宜溫度進行散熱處理而消耗的電力。隨著電力價格的不斷上漲以及對于“綠色”運行的重視，對SSD的能效提出了越來越高的要求。

　　在筆記本電腦方面，更加高效的SSD可以帶來更長的電池使用時間和更低的機體溫度。而這兩方面都是十分理想的賣點，最終用戶易于理解，同時也愿意為它們掏腰包。特別是筆記本電腦，其閑置時SSD的功耗和效率至關重要，因?yàn)檫@些參數會極大影響電池的使用時間。相比機械硬盤系統，SSD的電池使用時間更長，筆記本電腦的發熱更小，并且硬盤的故障率更低。

　　響應時間

　　即使設備閑置時的功耗很低且效率很高，那么，當服務器或者筆記本電腦喚醒并對SSD進行讀寫操作時，情況又如何呢？由于電源電壓下降，電源能夠足夠快速地從閑置狀態轉到全功率運行狀態，從而避免出現SSD重置嗎？

　　對SMPS設計師來說，這是一個非常棘手的設計挑戰。一方面，SMPS應接近斷電狀態，工作的電路數量應盡可能地少，以便讓設備閑置模式下的功耗降至最低。另一方面，SMPS電路應偏置，并準備好對用戶的SSD讀寫操作做出快速響應。這種相互矛盾的要求，需要進行謹慎的平衡處理和折中研究。專為滿足SSD要求而設計的IC可以提供最佳的解決方案。

　　三種SSD電源解決方案

　　我們重點介紹使用3.3V電壓驅動NAND閃存的SMPS，并兼顧SSD的其它電源需求。我們分析，共有三種電源解決方案可適用于各種SSD，其分別為：全功能解決方案、最小體積解決方案和高效率專用解決方案。為了評估每種解決方案的響應時間，我們使用10 mA到1 A的負載電流步進，而這也是SSD從閑置狀態到接受讀寫操作時的典型負載電流。

　　一種SSD應用要求非常嚴格的電磁干擾（EMI）控制和極低的輻射。它可能用于醫院或者飛機環境。這種環境下，無數設備通過無線方式傳輸數據，并產生各種頻率的電磁干擾。對于這類應用，SSD應嚴控其開關頻率，以將輻射控制在某個窄帶范圍內，從而更容易地控制、降低或者消除它們。這種電源解決方案被稱作全功能解決方案，因?yàn)樗袕?fù)雜的功能，而這種功能在大多數SSD應用中卻是不必要的。TPS62110便是這種全功能解決方案的一個例子，其效率特征如圖2所示，響應時間如圖3所示。這種全功能解決方案的尺寸約為175 mm2，但由于要求的電感相對較大，因此其最大元件高度為3.2mm.

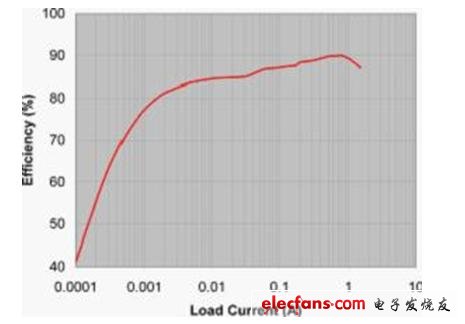

　　圖2：全功能SSD電源解決方案效率。

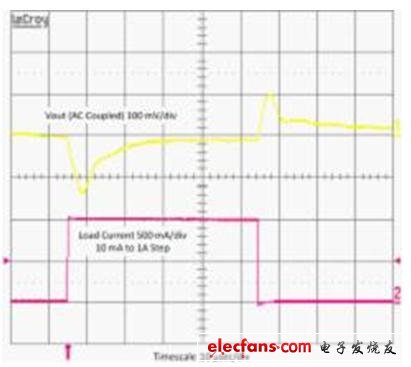

　　圖3：全功能SSD電源解決方案響應時間。
