內部 2.2V LDO 可以支持低功率處理器或其他低功率 IC。該 LDO 由 VAUX 和 VOUT 二者之間較高的一個供電。這使它能在 VAUX 一充電到 2.3V 就能有效運行，同時 VOUT 存儲電容器仍然在充電。倘若 LDO 輸出上有階躍負載，那么如果 VAUX 降至低于 VOUT，電流就可能來自主 VOUT 電容器。該 LDO 能提供 3mA 輸出電流。

VSTORE 電容器也許值非常大 （數千微法甚至數法拉），以在輸入電源可能掉電時保持供電。一旦加電完成，那么主輸出、備份輸出 和開關輸出都可用。如果輸入電源發生故障，那么仍然可以利用 VSTORE 電容器的供電繼續運行。

LTC3588-1 是一款完整的能量收集解決方案，為包括壓電換能器在內的低能量電源而優化。壓電器件通過器件的擠壓或撓曲產生能量。視尺寸和構造的不同而不同，這些壓電元件可以產生數百 uW/cm2 的能量。

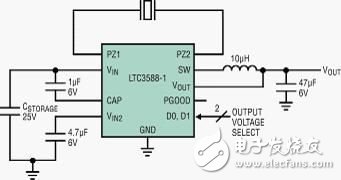

圖 3：LTC3588 的典型應用原理圖

OUTPUT VOLTAGE SELECT：輸出電壓選擇

應該提到的是，壓電效應是可逆的，即展現直接壓電效應 （一加上壓力就產生電位） 的材料也展現反向壓電效應 （一加上電壓就產生壓力和/或應力，即撓曲）。

LTC3588-1 在 2.7V 至 20V 的輸入電壓范圍內工作，從而非常適用于多種壓電換能器以及其他高輸出阻抗能源。其高效率降壓型 DC/DC 轉換器提供高達 100mA 的連續輸出電流或者甚至更高的脈沖負載。其輸出可以設定為 4 個固定電壓 （1.8V、2.5V、3.3V 或 3.6V） 之一，以給無線發送器或傳感器供電。輸出處于穩定狀態 （無負載） 時，靜態電流僅為 950nA，從而最大限度地提高了總體效率。

LTC3588-1 用來直接與壓電或可替代高阻抗 AC 電源連接、給電壓波形整流以及在外部存儲電容器中儲存收集到的能量，同時通過一個內部并聯穩壓器消耗過多的功率。具 1V 至 1.4V 遲滯窗口的超低靜態電流 （450nA） 欠壓閉鎖 （ULVO） 模式使電荷能在存儲電容器上積累，直到降壓型轉換器能高效率地將部分儲存的電荷傳送到輸出為止。

LTC3105 是一款超低電壓升壓型轉換器和 LDO，專門用來極大地簡化從低壓、高阻抗可替換電源收集和管理能量的任務，如光伏電池、熱電發生器 （TEG）、燃料電池等電源。其同步升壓型設計以低至 250mV 的輸入電壓?jiǎn)?dòng)，從而使該器件非常適用于在不夠理想的照明條件下，從甚至最小的光伏電池收集能量。其 0.2V 至 5V 的寬輸入電壓范圍使該器件成為多種應用的理想選擇。集成的最大功率點控制器 （MPPC） 使 LTC3105 能抽取電源能所提供的最大可用功率。如果沒有 MPPC，電源能產生的功率僅為理論最大值的一小部分。峰值電流限制自動調節，以最大限度地提高電源轉換效率，同時突發模式 （Burst Mode?） 工作將靜態電流降至僅為 22uA，從而最大限度地降低了能量?jī)?chǔ)存元件的漏電流。超低 IQ LDO 能直接給流行的低功率微控制器或傳感器電路供電。如果沒有 MPPC，電源轉換器能產生的功率僅為理論最大值的一小部分。峰值電流限制自動調節，以最大限度地提高電源轉換效率，同時突發模式 （Burst Mode?） 工作將靜態電流減小至僅為 22μA，從而最大限度地降低了能量?jī)?chǔ)存元件的漏電流。超低 IQ LDO 能直接給常用的低功率微控制器或傳感器電路供電。
