1.1 電路設計例子

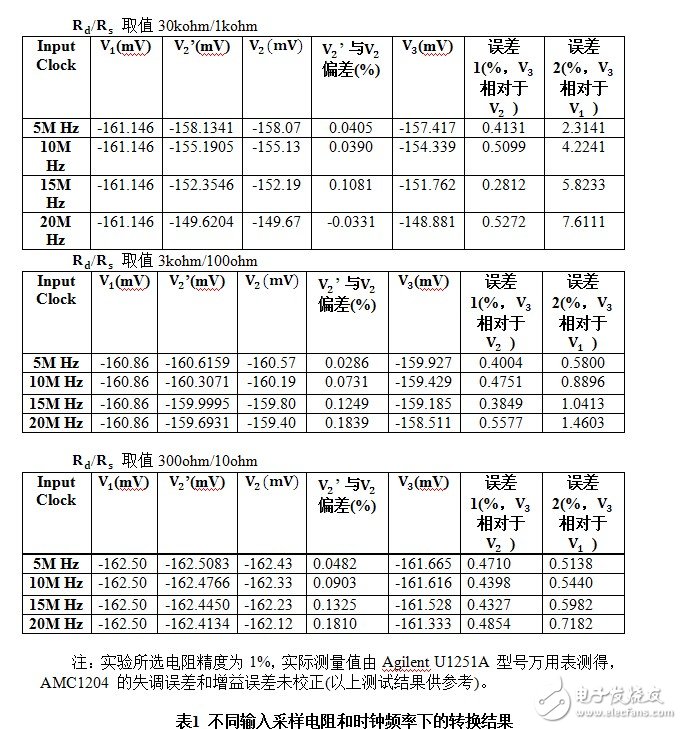

　　使用圖4 所示電路測量不同輸入采樣電阻和時鐘頻率情況下AMC1204 轉換精度。實驗使用作為調制器后端的硬件濾波器，濾波器配置為型，過采樣率（OSR）設置為256。實驗結果如表1 所示。是輸入電壓的目標值，是VINP 管腳與VINN 管腳之間電壓實測值，? 是VINP 管腳與VINN 管腳之間電壓理論計算值（考慮到輸入阻抗的影響）， 是由調制器的輸出經濾波器后的轉換結果。

?

　　1.1 小結

　　以上實驗結果可以看出，實測的輸入電壓值與考慮到輸入阻抗計算得到的理論值基本一致，實驗得到的數據與理論分析基本吻合。輸入時鐘頻率直接決定了AMC1204 的輸入阻抗，輸入采樣電阻值相對于AMC1204 的輸入阻抗越低，輸入采樣電阻的影響就會越小。因此，在一些測量電壓的應用場景下，如果采樣電阻值無法減小，可以使AMC1204 工作在較低的時鐘頻率以提高輸入阻抗，獲得較高的轉換精度。當然，降低輸入時鐘頻率是以犧牲轉換速率為代價的。此外，如果無法通過降低輸入時鐘頻率和輸入采樣電阻的方式提高精度，還可以通過軟件方法對AMC1204 的失調誤差和增益誤差進行校正，即對表1 中的誤差指標進行額外補償，以提高系統精度，獲得最佳的系統性能。

　　2 調制器輸出濾波的設計

　　AMC1204 輸出1 比特位寬由0 和1 組成的數據流，數據流中1 的密度與模擬輸入電壓成正比。當輸入電壓為250mV 時，輸出1 的比例為89.0625%；當輸入電壓為-250mV 時，輸出1 的比例為10.9375%；當輸入電壓為0mV 時，輸出1 的比例為50%。當輸入電壓從-250mV 到+250mV 之間，AMC1204 的轉換性能可以得到保障。為了得到真實的輸出數據信息，一般需要在輸出后端進行數字濾波處理，實際應用中可以采用以下兩種濾波器對輸出數據進行處理。

　　2.1 移動平均濾波器

　　移動平均濾波器比較簡單，它是取輸入信號的最近的一些值，進行算術平均，相當于一個低通濾波器，濾除高頻分量，保留低頻分量。在時鐘clk 的上升沿，對AMC1204 輸出的高脈沖進行計數，計算M 個clk 的上升沿時，對應的高電平脈沖個數N。則，對應的轉換結果為（640*N/M-320）mV。平均的項數越多，即M 越大，則得到變化越緩慢的輸出信號，但得到的精度也越高。

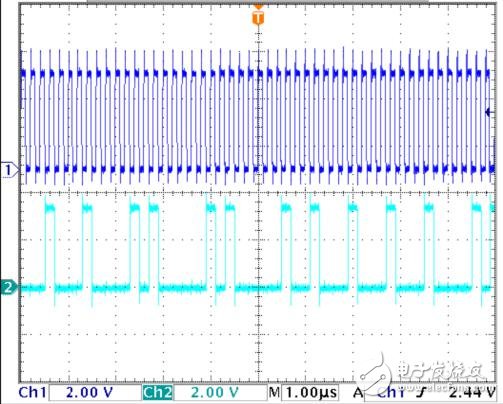

　　圖5 AMC1204 輸出數據波形

　　需要注意的是，在實際應用中，這種方法必須平均盡可能多的輸入信號才能獲得比較高的精度。移動平均濾波器實現比較簡單，不需要單獨增加DSP 或FPGA 即可實現。但是，移動平均濾波器的頻域效果較差，滾降較慢，因此，在檢測低頻信號及對精度要求不高的應用中，可以考慮使用這種方法。但是，對于精度要求比較高的應用中，需要考慮使用性能更好的濾波器，如Sinc 濾波器。
