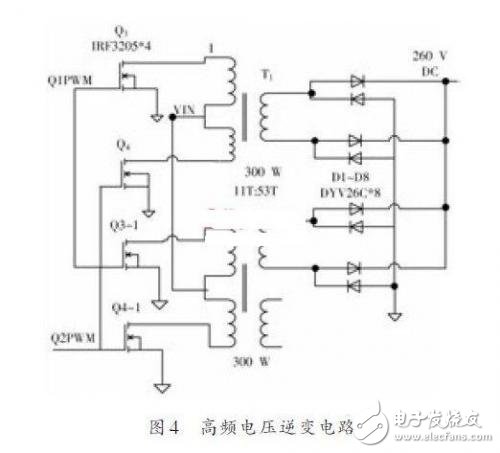

如圖4所示為高頻電壓逆變電路，由4只IRF3205管構成全橋逆變電路，IRF3205采用先進的工藝技術制造，具有極低的導通阻抗，加上具有快速的轉換速率和以堅固耐用著稱的HEXFET設計，使得IRF3205成為極其高效可靠的逆變管。從輸入端Q1PWM，Q2PWM輸入的高頻脈沖串控制這 4個管兩兩導通，對VIN輸入的直流低壓進行斬波，然后經升壓變壓器后，逆變成高頻交流方波，此時流通的電流為磁化電流，所以選取Philips公司生產的BYV26C超快軟恢復二極管組成了全橋整流電路，該管子重復峰值電壓為600 V，正向?qū)娏鳛? A，其反向恢復時間30 ns，可以滿足電路的參數需求，整流后的電壓經濾波電路后輸出直流電壓260 V，送往DC/AC逆變電路，另外260 VDC經降壓處理后作為作為反饋信號輸入圖3中的VFB端，作為高頻逆變電壓的反饋信號。

　　

　　3.2 DC/AC輸出電路的設計

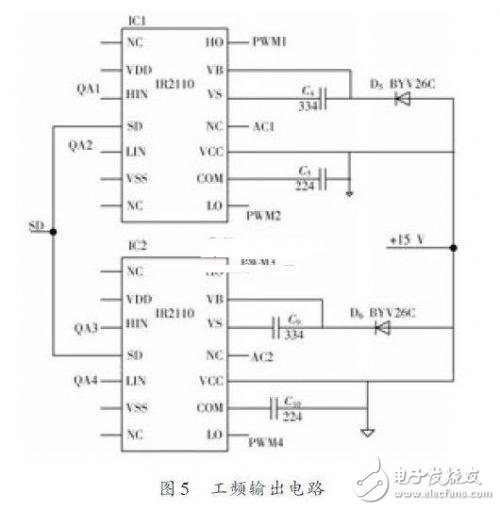

　　DC/AC變換輸出電路采用全橋逆變單相輸出，其驅動輸入波形則由單片機輸出信號驅動半橋驅動器IR2110 輸出工頻驅動信號，通過單片機編程可調節該輸出驅動波形的D《50%，保證逆變的驅動方波有共同的死區時間。如圖5 所示，QA1~QA4 端分別接到單片機的PB1~PB4 引腳，由此引腳輸出信號驅動兩片IR2110，分別從PWM1~PWM4輸出50 Hz的工頻信號去驅動橋式逆變電路產生正弦波形。

　　

　　IR2110 是IR 公司生產的大功率MOSFET 和IGBT專用驅動集成電路，可以實現對MOSFET 和IGBT 的最優驅動，同時還具有快速完整的保護功能，因此它可以提高控制系統的可靠性，減少電路的復雜程度。如圖6所示，HIN 和LIN 為逆變橋中同一橋臂上下兩個功率MOS的驅動脈沖信號輸入端.SD 為保護信號輸入端，當該腳接高電平時，IR2110的輸出信號全被封鎖，其對應的輸出端恒為低電平;而當該腳接低電平時，IR2110的輸出信號跟隨 HIN和LIN而變化，因此，在本系統中，兩片IR2110芯片的SD端共同接到單片機的PB0引腳，用于實時控制IR2110 是否處于保護狀態.IR2110 的VB 和VS 之間的自舉電容較難選擇，因此直接提供了15 V恒壓，使其能正常工作。

　　

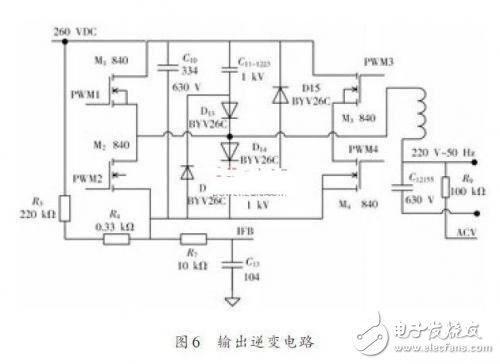

　　逆變正弦電壓輸出電路有兩種調制方式，一種為單極性調制方式，其特點是在一個開關周期內兩只功率管以較高的開關頻率互補開關，保證可以得到理想的正弦輸出電壓，另兩只功率管以較低的輸出電壓基波頻率工作，從而在很大程度上減小了開關損耗，但又不是固定其中一個橋臂始終為低頻（輸出基頻），另一個橋臂始終為高頻（載波頻率），而是每半個輸出電壓周期切換工作，即同一個橋臂在前半個周期工作在低頻，而在后半周則工作在高頻，這樣可以使兩個橋臂的功率管工作狀態均衡，對于選用同樣的功率管時，使其使用壽命均衡，對增加可靠性有利。另一種為雙極性調制方式，其特點是4個功率管都工作在較高頻率（載波頻率），雖然能得到正弦輸出電壓波形，但其代價是產生了較大的開關損耗。如圖6所示，本文的逆變輸出電路采用了單極性調制方式，這樣可以提高波形的平滑度，增加電路的可靠性。圖6 中的PWM1~PWM2 分別接收來自圖5 的輸出驅動信號，驅動由4個具有500 V耐壓值的IRF840開關管組成的橋式逆變電路，將260 VDC 逆變成220 V，50 Hz的交流電，經LC 濾波后供給負載。圖6中的IFB端和ACV端，分別和為電流和電壓的采樣，送到單片機的PC4和PC5引腳進行A/D轉換，再由單片機將轉換果用于功率計算和電路保護之用。

　　3.3 單片機電路及編程

　　本文采用的是Atmel 公司生產的ATmega8 單片機來進行控制的，它的工作電壓范圍寬，抗干擾能力強，具有預取指令功能。這使得其理速度快，引腳輸出電流大，驅動能力強，輸出的脈沖信號無需放大可直接驅動步進電機驅動模塊，端口全內置上拉電阻，均可作為輸入或輸出，具體情況通過編程靈活配置，基于以上優點，選擇ATmega8L單片機作為控制器，不僅可提高系統整體性能，也可簡化外圍電路。

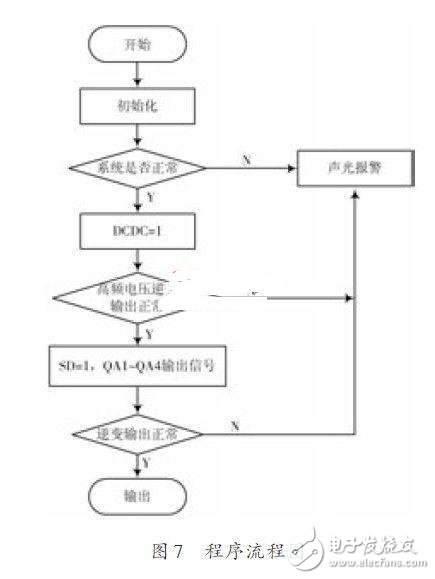

　　本文主要將它應用于整個系統的信號驅動，溫度檢測，風扇控制，安全保護，數據顯示等.ATmega8單片機分別采集來自系統電路的溫度、電流、電壓，并根據這三個參數的情況分別控制啟動風扇散熱，控制是否輸出報警信號，控制SD 端和DCDC 端是否使系統處于保護狀態，QA1~QA4則是輸出50 Hz的驅動信號，具體的編程控制如圖7所示。當系統啟動后，單片機先檢查系統的溫度環境是否正常，不正常則啟動報警，并提示出錯代碼，如果正常則啟動高頻逆變電路工作，并檢測260 VDC是否正常，不正常則報警，正常則啟動正弦逆變電路工作，并一直檢測輸出的電壓電流是否正常，正常則輸出，不正常則報警。

　　

　　4 結語

　　綜上所述，基于ATmega8單片機控制的正弦波逆變電源的整體設計方案，可高效。便捷的為野外作業提供所需的交流電源，該電路目前已實驗成功并投入到實際的使用當中。實踐證明，本文設計出來的逆變電源具有體積小，重量輕，穩定可靠的性能。
