如今，電子產品花樣百出，電源成為這些設備必不可少的動力，如何改進電池管理系統效率；如何推動電源的創新；如何提升工程師的設計水平，是現階段行業關注的焦點。在這一背景下，全球領先的電子及維護維修產品分銷商RS Components（歐時電子）攜手電子發燒友網舉辦了第一屆電源設計大賽，助力工程師激發創新靈感，提升設計能力。

　　此次RS杯電源及電源管理系統電子設計大賽總共分為初賽、決賽、總決賽三個流程，并邀請了行業資深電源技術專家、知名電源行業分析師和RS電源技術專家擔任評審委員。經過7個月的角逐，評審委員會對提交完整設計文件和產品的項目組進行考核，從300多人的參賽隊伍中，篩選出24支獲獎隊伍脫穎而出。其中“風華正茂隊”、“為了明天更好隊”和“電源先鋒隊”分別獲得前三名。

　　大賽的評選主要圍繞四項標準進行：一是創新性，主要考慮應用方向是否有獨到之處、設計參數以及性能設計是否合理等；二是實用性，主要考慮應用，務求操作簡單、具備一定實用價值；三是智能化，要求相對于傳統產品設計更智能、更高效、更合理；四是要具備完整性，從硬件設計、軟件設計、測試指標等都要相對完整。

　　在大賽頒獎現場，RS亞太區技術營銷總監李國豪先生表示：“此次RS杯電源及電源管理系統電子設計大賽涌現出了很多優秀的作品和團隊，使用功能強大的DesignSpark PCB工具，能夠有效幫忙工程師加速設計進程，將節省下的時間和精力投入創新設計上。希望更多的電子發燒友們能勇于挑戰自我、超越自我、提升設計能力，設計出更多更好的電源作品?！?/p>

　　工程師原型設計致勝法寶

　　眾所周知，現在的產品設計周期在不斷縮短，成為限制工程師創新的一大瓶頸。RS一直為工程師和采購專家竭誠提供高品質服務，旨在滿足縮短產品生產周期的需求，加速產品上市進程。從研發、預投產到維護和維修，RS服務于全球電子、自動化及控制、測試與測量、電氣和機械組件等領域的超過100萬工程師。

　　RS在五年前便開始推出專業級免費PCB設計軟件工具DesignSpark PCB，免費為用戶提供從捕獲原理圖到印刷電路板的設計和布局所需的全部工具，是一款具有專業水準的PCB設計軟件。此外，RS還提供DesignSpark Mechanical 3D直觀建模軟件及2D/3D CAD庫。DesignSpark Mechanical可以實現一鍵導入PCB ECAD文件，快速為PCB板設計外殼并導出STL文件格式，支持3D打印。用戶可以在DesignSpark PCB和DesignSpark Mechanical中通過一次單擊進行物料清單即時報價，這樣可以節省報價和購買的時間。RS Toolbox是RS推出的另一有效的手機應用軟件，能讓工程師隨時隨地獲取設計參考，一站獲取需要的所有設計數據表和計算工具，非常方便實效，不僅加速產品原型設計，更重要的是給工程師帶來更多的創新空間。

　　RS亞太區技術經理謝健民先生

　　RS亞太區技術經理謝健民表示，RS作為一家為工程師和采購專家竭誠提供高品質服務的公司，提供了非常完善的系統性解決方案，并與華強PCB作為中國的合作伙伴支持線上下單，助力設計方案快速復查。

　　通過DesignSpark在線社區可以隨時與RS工程師實現互動，這在一定程度上促進工程師快速原型設計上提供了很好的基礎積累。謝健民指出，此次與電子發燒友網聯合舉辦電源設計大賽的初衷是想鼓勵更多工程師使用DesignSpark設計工具，搭建一個很好的互動交流平臺，滿足產品生命周期不斷增長需求，加速產品設計進程。

　　對此謝健民同時指出：“RS采用革新的設計模式，主要有三點：一是3D建模軟件設計外殼直觀易用，無需等待；二是可以直接下載精準已有的模型，省時省力，同時從RS購買元器件和工具可實現次日送達；三是支持3D打印機快速制作實際模型，還可利用開發套件和參考設計進行評估，并使用DesignSpark PCB和在線模型庫實現快速設計。”

　　同時，為加速快速原型設計資源。謝健民表示，2010年RS已經突破專業領域的界線，讓所有對DesignSpark有興趣的設計工程師都能在這兒互動、交流，提供免費設計工具和豐富資源，消除創新阻礙，將奇思妙想化為現實，本屆電源設計大賽就是最好的證明，RS擁有的四大優勢如下：

　　其一，專業級免費PCB設計軟件。免費正版PCB設計軟件工具，內置在線原理圖和PCB封裝圖庫接口，即時獲取80000多種模型，內置一鍵BOM報價和PCB報價，全球超過230，000用戶激活，將是眾多大學教育機構的選擇。

　　其二，DesignSpark Mechanical 3D直觀建模軟件及CAD庫。包括簡體中文版的多語言界面的直觀建模軟件無需專門CAD經驗，5分鐘即可學會3D設計，上百萬2D/3D CAD模型供下載一鍵導入PCB ECAD文件，快速為PCB板設計外殼導出STL文件格式，支持3D打印。

　　其三，快速物理原型制作。一站式3D打印解決方案3D打印機從入門級到工業級產品線，一鍵PCB報價即可快速獲得PCB生產廠家報價。

　　其四，RS Toolbox。工程師能夠隨時隨地獲取所需的所有設計數據表和計算工具，用戶可免費于App Store下載用于iPhone和iPad，并有Win 8.1多國語言的選擇。

　　三支獲獎團隊談DesignSpark

　　在此次電源設計大賽中，參賽者都是使用DesignSpark PCB軟件制作原理圖和PCB設計，涉及到電源管理系統整個應用領域范圍，包含有開關電源、逆變電源、無線充電、低功耗設備電源設計等，我們篩選出三支獲獎團隊來分享給大家賞析。

　　1風華正茂隊——高效移動電源

　　鋰離子電池因儲能容量大、使用壽命長、清潔環保、能量體積比大等眾多優點，在各行各業被廣泛使用，但鋰電池過充甚至可能造成鋰電池爆炸，造成人員傷亡和財產損失的事故，所以需要相匹配的電池充放電保護電路來確保電池以及使用設備的安全。

　　演講人：溫松彬，風華正茂隊員還包括王璐、溫松彬、李江杏

　　對此溫松彬介紹道，所設計的高效移動電源可以實現降壓（充電）功能、升壓（放電）功能、輔助功能、保護功能，能確保鋰電池一定的安全性能。這是一次設計理念與歷程的分享，作品就是圍繞鋰電池的特性來設計電路，各個模塊基于微控制芯STM8、電源管理芯片EG1503、OLED控制芯片SSD1306、溫度傳感器DS18B20、鋰電池保護芯片DW01而設計的。

　　同時使用DesignSpark PCB軟件來設計原理圖和PCB布線，通過合理布置和調整電路及低功耗元器件的選用，然后進行高轉換效率移動電源方案。

　　2為了明天更好隊——高效交直流一體機

　　演講人：沈國富，為了明天更好隊員還包括孫林、孫健博、李新、楊陽

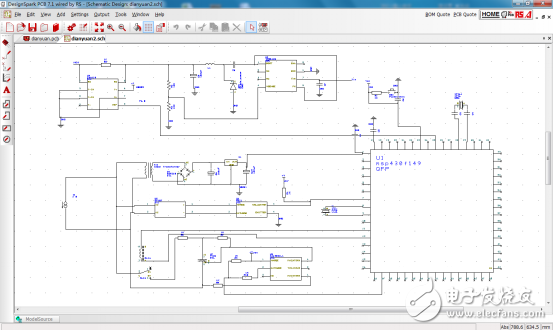

　　現在降壓轉換器越來越被廣泛用于生活中的各個角落，不管是充電、供電、還是功率調壓，最重視的就是降壓轉換器的效率、帶負載能力和過壓過載保護。對此沈國富在介紹團隊作品時介紹道，本設計很好的解決了降壓轉換器效率問題，主要有分交流降壓和直流降壓兩部分：

　　一是交流部分。通過DF107芯片整流并通過光耦隔離芯片TLP521提取交流電的過零點同步信號，經過MSP430程序延時并輸出控制信號來驅動交流調壓電路的雙向可控硅T435達到交流調壓的目的；

　　二是在直流降壓部分。采用高效率的TI芯片TPS5430降壓芯片，比傳統的場效應管開關效率高、損熱小，該方法實時性好、效率高。

　　“最后通過雙向開關將兩部分整合為一體機?！鄙驀谎a(bǔ)充道，“MSP430具有理速度快、集成內部AD、體積小、功耗小等優點，利用了12864液晶可實現對電壓和電流的實時測量與設置顯示，采用DesignSpark PCB不僅是因?yàn)檫@款軟件設計時的速度，更重要的是能省了很大的成本?！?br />

　　3電源先鋒隊——程控直流穩壓電源

　　何武林在介紹程控直流穩壓電源設計時分享道，系統采用Buck斬波電路為核心，以TL494為PWM信號調制器，根據反饋信號對PWM 信號作出調整，進行可靠的閉環控制，從而實現穩壓輸出。其中DC-DC 變換器采用芯片TL494構成 Buck電路實現降壓輸出，AC-DC模塊通過整流橋來實現全波整流，有效地提高了系統的效率。

　　演講人：何武林，電源先鋒隊員包括張培添 、周俊、練紅海、李方用

　　同時，軟啟動電路采用繼電器控制，防止浪涌電流，有效的保護電路，這采用單片機內部雙通道 ADC采樣輸出電壓、輸出電流，通過顯示電路 LCD12864 液晶模塊實時顯示當前電壓和當前電流以及系統預設的電壓和電流，來實現輸出電流的過流保護功能。

　　何武林講述道，當初在電子發燒友官網看到RS電源大賽的時候，想抱著試一試的想法，可又怕設計會很復雜，但發現DesignSpark PCB能夠快速原型設計，能夠輕松、簡單、直接進行產品建模之后，完全改變了想法，有這么好的工具怎么也得試試，果然通過這次大賽發現DesignSpark PCB確實很棒，以后他會分享給更多人。

　　總的來說，三支優勝團隊在電路管理設計方面都展示了各自創新點：“風華正茂隊”在所設計的高效移動電源具有操作性強、功能完整、適用多場景、轉換效率高等特點；“為了明天更好隊”的電源降壓轉換器結構清晰，輸出直流能夠保持穩定，技術難度比較高；“電源先鋒隊”展示了在電源控制方面很多獨到設計，體現了工程師的不斷探索與創新精神。當然這些作品設計的成功，離不開DesignSpark工具帶來的方便、實效與簡潔，也離不開電子發燒友網與RS提供這么好的創新平臺。雖然此次電源管理大賽已經圓滿結束，但是創新設計理念不會停止，它將永遠伴隨在設計的征程上。
