摘要：選擇一款電源可以有很多的參數依據，如電壓范圍、輸出電壓、功率、隔離電壓、效率等，稍深入些還有精度、紋波、隔離電壓、EMC、待機功耗等，比較少會關注電源的工作溫度參數，可能會由這個細節的疏忽導致因小失大。

?

　　一、 電源的工作溫度范圍和成本、可靠性問題

　　一般廠家的模塊電源都有幾個溫度范圍的產品可供選用：商品級、工業級、軍用級等，在選擇模塊電源時，一定要考慮實際需要的工作溫度范圍，因?yàn)闇囟鹊燃?jí)不同，材料和制造的工藝不同，價格就相差很大。同時，選擇的溫度范圍不合適，可能帶來電源啟動不良、工作不穩定，甚至燒毀等風險，給產品帶來很多不可控的風險因素。遵循夠用且留有一定余量的原則，避免殺雞用牛刀的過度設計，可根據負載功率和實際的環境溫度進行降額設計。

　　二、常規的電源降額選型方法

　　可以有兩種選擇方法：一是根據使用功率和封裝形式選擇，如果在體積（封裝形式）一定的條件下，實際使用功率已經接近額定功率，那么模塊標稱的溫度范圍就必須嚴格滿足實際需要甚至略有裕量。

　　另一種是比較便捷有效的挑選方式：從溫度范圍出發，結合使用功率進行綜合比較，可以幫助工程師快速找到比較合適的電源型號。

　　下面就讓我們來看一下這種方法的具體內容。

　　首先我們需要保證溫度范圍不僅要滿足工作實際需求，還要略有余量。參考不同的產品型號對于溫度范圍的要求是各不相同的，工程師在進行溫度范圍選擇時，需要在最高溫度、最低溫度的上限以上進行考慮，以免出現溫度升高或降低之后系統性能不穩定的情況。如，根據測試電源比較嚴苛的高溫和低溫啟動方式來選擇溫度范圍。參考圖 1和圖 2。

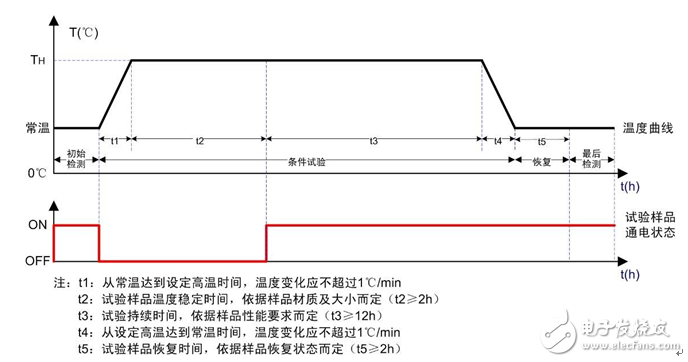

　　圖 1 電源的高溫啟動測試曲線

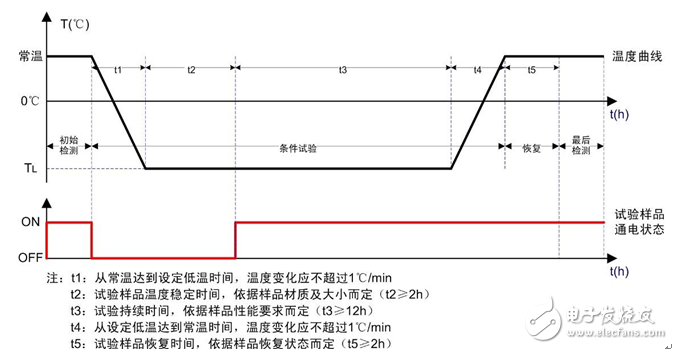

　　圖 2 電源的低溫啟動測試曲線

　　在滿足第一個條件的情況下，如果工程師出于對成本的控制問題，而選擇了較小溫度范圍的產品，那么就需要選擇功率或封裝更大一些的產品，這樣可以讓溫升降低一些，能夠從一定程度上緩解這一矛盾。

　　三、根據經驗的降額選型

　　通常來說，機體降額比例會隨著功率等級的不同而發生變化，一般情況下50W以上的額降值為3-10W/℃，工程師可以通過這一比例進行額降計算。如果所選擇的是溫度范圍比較寬的產品，模塊電源功率的利用情況也就充分，在封裝方面可以選擇小一些，但對成本的要求比較高；如果所選擇的是一般溫度范圍產品，價格和成本就低一些，而功率裕量和封裝形式必須要大一些。這兩種情況都需要工程師在溫度范圍確定的情況下，進行折衷考慮。

　　四、參考廠家手冊的降額曲線設計

　　一般，負責任的廠家，都會給出明確的功率VS溫度降額曲線，因生產廠家掌握產品具體的內部結構、器件特性、工藝參數等關鍵數據 ，其給出的降額曲線比較有參考意義，直接按降額曲線設計省事省力。

　　如廣州致遠電子的E0505FS-1W，標出的降額曲線如下圖所示，從圖中可明確知道，工作的溫度范圍是-40~105℃，在高溫85℃以上后，需要降功率使用，在105℃時，最大的允許輸出功率為0.8W。

　　圖 3 E_FS-1W 示意圖

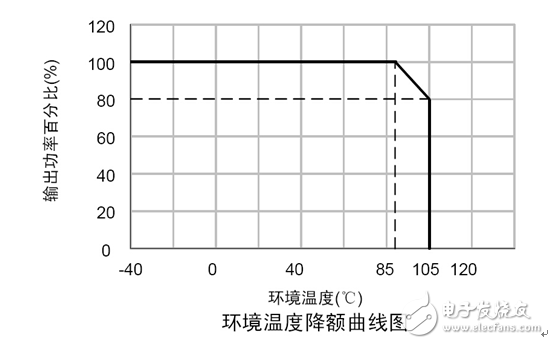

　　圖 4 E0505FS-1W的溫度降額曲線
