單片機復位、電腦死機、手機藍屏等生活中常見的現象，其實和電源模塊的供電也有著千絲萬縷的聯系，針對電源供電故障現象，如何定位背后問題？這里將為大家一一揭曉。

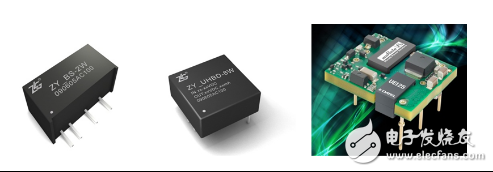

　　目前，市場上電源模塊種類繁多，不同產品的輸入電壓、輸出功率、功能及拓?fù)浣Y(jié)構等都各不相同，其特點是可為微控制器、集成電路、數字信號處理器、模擬電路、及其他數字或模擬負載供電。電源模塊的可靠性比較高，但也可能發生故障，以下是用ZLG致遠電子的DC-DC為例分析常見的八種故障。

　　一、輸出電壓偏低

　　電路輸入電壓過低，會使得電路不正常，如微控制器系統中，負載突然增大，會拉低微控制器供電電壓，造成復位。電源長時間工作在低輸入電壓情況下，電路的壽命也會有極大的影響。輸出電壓過低通常是那些原因造成的呢？

　　輸入電壓較低或功率不足；

　　輸出線路過長或過細，造成線損過大；

　　輸入端的防反接二極管壓降過大；

　　輸入濾波電感過大。

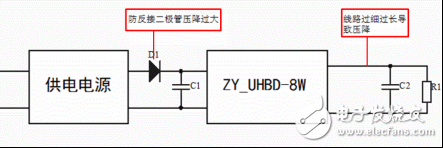

　　圖1

　　解決方法：

　　1）調高電壓或換用更大功率輸入電源；

　　2）調整布線，增大導線截面積或縮短導線長度，減小內阻；

　　3）換用導通壓降小的二極管；

　　4）減小濾波電感值或降低電感的內阻。

　　二、輸入電壓偏高

　　輸入電壓過高，非常容易燒毀電路，帶來危害較大，哪些常見原因易造成電壓偏高呢？

　　輸出端懸空或無負載；

　　輸出端負載過輕，輕于10%的額定負載；

　　輸入電壓偏高或干擾電壓。

　　解決方法：

　　1）確保輸出端不小于少10%的額定負載，若實際電路工作中會有空載現象，就在輸出端并接一個額定功率10%的假負載；

　　2）更換一個合理范圍的輸入電壓，存在干擾電壓時要考慮在輸入端并上TVS管或穩壓管。

　　三、模塊發熱嚴重

　　電源模塊在電壓轉換過程中有能量損耗，產生熱能導致模塊發熱，降低電源的轉換效率，影響電源模塊正常工作，但什么情況下會造成電源模塊發熱較嚴重呢？

　　使用的是線性電源模塊；

　　負載過流；

　　負載太?。贺?fù)載功率小于模塊電源輸出功率的10%，都會有可能會導致模塊發熱（效率太低）；

　　環境溫度過高或散熱不良。

　　熱成像儀觀測下的發熱電源模塊如圖2所示：

　　圖2

　　解決方法：

　　1）使用線性電源時要加散熱片；

　　2）提高電源模塊的負載，確保不小于10%的額定負載；

　　3）降低環境溫度，保持散熱良好。
