當聽到“高功率 PoE”或“4 對 PoE”時您所想到的功率等級是多少？您是否想到的是雙倍802.3at（提供給 PD 的 51W 總功率）？或者想到了更高的數值（60W、70W 或 80W 的 PD 功率）？如果您想到了甚至更高的功率，我有一個好消息和一個壞消息。好消息是我們正在研究可實現的方案及其實現方法；壞消息是這并不像您想象的那么簡單。

在從 4PPoE 研究組階段發展成現在的 IEEE 802.3bt 任務組的過程中，我們聆聽了大量解決該問題的報告。這些報告包括以太網布線過程中的對至對電流不平衡、通道中其它器件（二極管與變壓器等）引起的電流不平衡以及線纜中功耗引起的線纜發熱等各種主題。事實上，所組建的專門小組已經在會議間的不平衡主題方面取得了進展。

現在您可能會問：為什么這么復雜？實際上有很多原因，我會盡量介紹主要原因。首先，線纜廠商一般不會指定（或測量）對至對線纜不平衡參數。要想讓以太網數據系統正常工作，對內不平衡參數非常重要，而且線纜廠商會對其進行測量和規定，但不會測量和規定對至對不平衡參數。

其次，雖然已經有了大量線纜發熱數據，但我們還需要確定如何約束系統以限制溫度升高。在 IEEE 802.3at 任務組工作中，為具有 300mA 電流流經所有導通的線纜記錄了數據（這相當于在沒有不平衡的 100 米線纜的末端提供 51W 電源）。要想讓包含 100 條線纜的線束溫度提升小于 10 攝氏度，這就成了限制因素。因此，盡管已經傳輸了 51W（減去不平衡中的那一小部分）電源，傳輸更多電源也會使線束溫度過度升高。

這個問題有兩種解決方法，但兩種方法都存在不足。首先，我們可以要求使用更好的線纜（更低電阻）。這可減少線纜中的功率損失和溫度提升。第二，我們可以規定更小的最大線束尺寸。這兩種方案都有問題，因?yàn)槿藗兪褂玫暮芏嗑€纜基礎設施都已就位。要求升級線纜或重新布線實現更小的線束，會給高功率 PoE 的采用帶來另一種阻礙（或者因安裝人員忽略這些要求而產生安全隱患）。此外，線束尺寸以前從未在 IEEE PoE 標準中規定過。然而，可以參考以前關于功率等級的 PoE 標準中的單獨線纜規范。

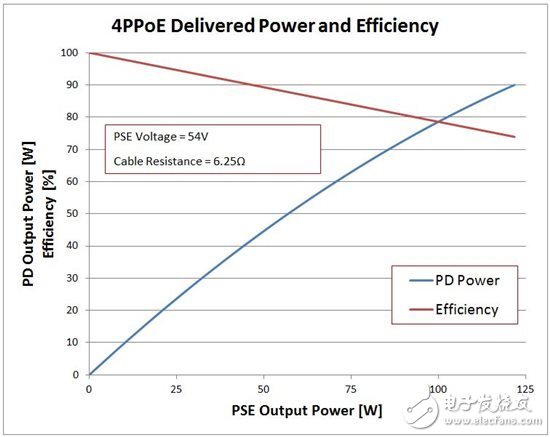

產生這種復雜情形的第三個原因是 PSE 電源輸出與針對 PD 傳輸?shù)碾娫粗g存在非線性關系。這要?dú)w因于大部分 PD 都將作為恒定功率負載的屬性。最簡單的理解方法是：假設 PD 需要一定數量的電源，其電流負載增加的同時線纜中的壓降也會增大，這會導致 PD 上的電壓降低，使得 PD 需要更多電流來彌補壓降。我一直使用下面的公式和圖形來解釋這個問題。請注意，該公式是二次方程（有兩個解）。能形成更高 PD 電壓和更低電流的解穩定，另一個解不穩定。

包含一個 PSE、電阻式線纜和一個恒定功率負載 PD 的系統所得到的公式為：

?

其中 R 是線纜的電阻，PPD 是傳輸至 PD 的電源。我一直假設 PSE 的電壓是 54V，線纜的電阻是 6.25?（100m Cat 5E 線纜的最大有效電阻）。

?

?

應該記住，出于安全考慮，PSE 只能輸出 100W 的最大值（減去一些余量），我們真正能輸出多大電源？我想我們應該將 PSE 限制在 90W（典型值），這樣可使用上面針對 PSE 電壓和線纜電阻所做的假設將傳輸至 PD 的電源限制在大約 72.5W。在這種情況下，如果其它組件都很理想，則系統效率將為 80% 左右。如果 PSE 使用 50V 電源，這兩個數值將分別降至 70W 和 77%。
