基于UC3844控制芯片的電路設計及調試開關電源被譽為高效節能電源，它代表著穩壓電源的方向，現已成為穩壓電源的主流產品。開關電源采用功率半導體器件作為開關的器件，通過周期性間接工作，控制開關器件的占空比來調整輸出電壓。單端反激式開關電源是一種成本最低的電源電路，輸出功率為20W～100W，工作頻率在20kHz～200kHz之間，可以同時輸出不同的電壓，而且具有較好的電壓調整率。開關穩壓電源的反饋回路決定了開關電源的精度和整體性能。傳統的開關電源反饋回路從變壓器輸入端取電壓，沒有隔離，響應慢，抗干擾能力差。

　　下面來介紹一種基于電流型PWM芯片UC3844的開關電源的反饋回路改進，采用可調式精密并聯穩壓器加光電耦合器接法，具體使用TL431加PC817。這種方法由于使用了精密電壓源做控制參考電壓，控制精度非常高，性能穩定。

　　UC3844圖1

　　UC3844（如圖1）是安森美公司生產的高性能、固定頻率、電流模式控制器，廣泛應用于中小功率的DC-DC開關電源。該集成電路的特點是：具有振蕩器、溫度補償?shù)膮⒖?、高增益誤差放大器、電流取樣比較器和大電流圖騰柱輸出，是驅動功率MOSFET的理想器件。

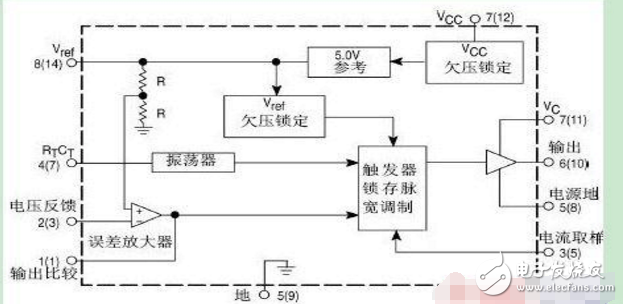

　 ? ?UC3844圖2內部結構框圖

　　圖1 UC3844 芯片UC3844相對于同系列的UC384x，最大的優點是占空比不超過50%，防止開機瞬間或負載短路時，變壓器可能出現的飽和現象。

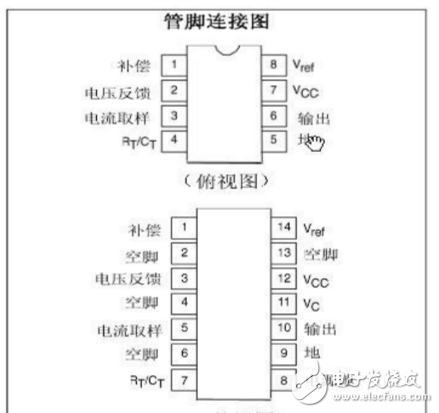

　　UC3844采用DIP-8封裝

? ? ? ? 其內部結構框圖如圖2所示，其管腳說明如表1所

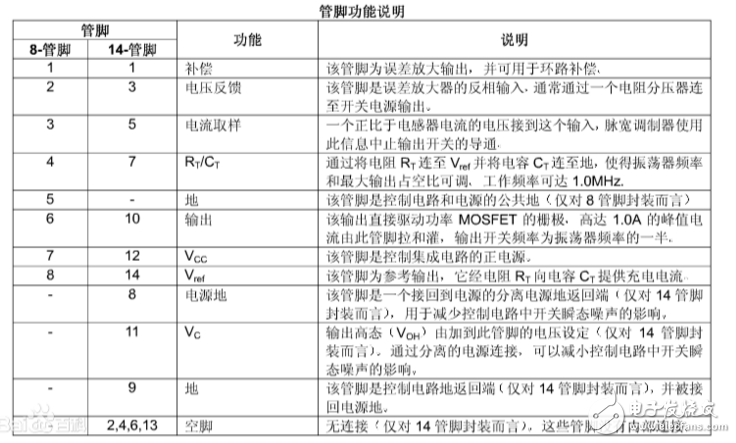

　　UC3844表1引腳說明

　　該芯片的主要功能有：內部采用精度為±2．0％的基準電壓為5．00V，具有很高的溫度穩定性和較低的噪聲等級；振蕩器的最高振蕩頻率可達500kHz。內部振蕩器的頻率同腳8與腳4間電阻Rt、腳4的接地電容Ct的關系如式（1）所列，即

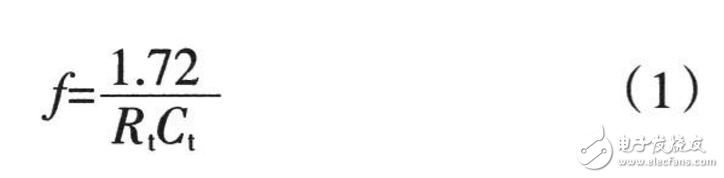

　　UC3844公式圖

　　壓。緩沖電路的二極管一般選擇快速恢復二極管，而變壓器二次側的整流二極管一般選擇反向恢復電壓較高的超快恢復二極其內部帶鎖定的PWM（Pulse Width Modulation），可以實現逐個脈沖的電流限制；具有圖騰柱輸出，能提供達1A的電流直接驅動MOSFET功率管。
