設計特點

　　圖9-11所示的雙輸出電源電路具有通用輸入電壓范圍，穩壓精度在7V輸出時為 ± 8%，-5V輸出時為 ±5%（包括線電壓、負載變化和容差）;帶溫度補償;待機功耗低，230V、50mW輸出時小于300mW;滿足CISPR-22/EN55022B傳導EMI限制并有10dB以上的裕量。

　　工作原理

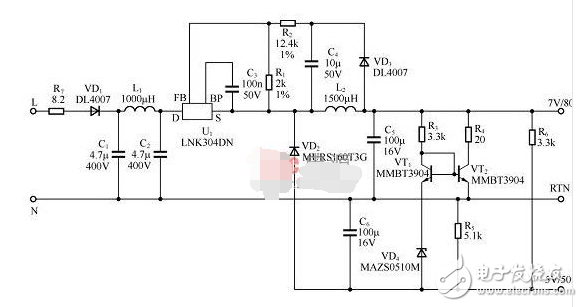

　　在圖9-11所示電路中，R7是阻燃熔斷型電阻，在發生故障時起保險絲作用。VD1對交流輸入進行整流，C1和C2提供濾波，并且和L1一起構成。型濾波。這種濾波和LinkSwitch-TN（U1）一起提供充足的EMI裕量。在每一個使能開關周期，U1內部的MOSFET導通，使通過L2和C5的電流線性上升。一旦達到內部限流點，MOSFET關斷，電感電流通過VD2、C5和C6續流。

　　通過調整使能和關斷周期的比例來實現穩壓。一旦進入反饋引腳（FB）的電流超過49μA，就會跳過一個周期。由于這個電流是在1.65V電壓時指定的，因此可將這個腳作為一個參考使用。調整R1、R2的阻值，可將C5、C6兩端的電壓設置為12V。

　　–5V輸出用VD4作參考，通過VT2來穩壓。R3設置一個大約為2mA的固定電流，對齊納二極管VD4進行偏置，從而減小VD4上的電壓變化，因此當負載變化時也可以減小– 5V輸出的變化。

　　電阻R4在輸出短路的情況下通過限制集電極電流來保護VT2，而R5在 –5V輸出空載時維持穩壓。盡量將VT1和VT2靠近放置，以跟蹤UBE的壓降，從而減小輸出電壓隨溫度的變化。

　　這種電路在負載范圍限定的應用當中能夠很好地工作，可以降低采用線性穩壓器方案所帶來的效率方面的影響。

?

　　設計要點

　?、俣O管VD2必須是超快速恢復型，圖9-11中選用的MURS160T3G的恢復時間是25ns，稍慢的超快速恢復二極管（不大于50ns）也可以使用，但效率可能降低。VD4應該選擇低測試電流的齊納二極管。管子的初始容差直接影響輸出容差，在包括線電壓和負載改變的情況下，2%的齊納二極管可以得到± 5%的穩壓。VD4的溫度系數是–0.8mV/°C，當溫度在0～50°C的范圍內變化時，需要增加額外 ±0.4%的變化。為使7V輸出精度更高，R1和R2應該用1%精度的元件。假負載R5和R6只有在空載穩壓有要求時才需要。

　　②對于AC230V的應用，可以將C1和C2的容量減小到2.2μF，具體由差模浪涌和EMI的要求來決定。對于100/115VAC的應用，可以將C1和C2的電壓降到200V額定電壓。

　　③為了使VT1正確工作，選擇R5的阻值以使空載時流過1mA的電流。R4的最大阻值要加以限制，使得VT2上的壓降至少為1V。這確保5V輸出在滿載時VT2在線性范圍內工作。

　　9.1.8 35W反激式開關電源應用電路

　　圖9-12所示的電源電路是一種通用的反激式電源電路，輸出功率為35W，采用了TOP258PN器件。交流輸入經整流（VD1～VD4）、濾波（C4）后連接到初級側功率元件（T1和U1）上。EMI濾波由元件R1、R2、C3、L1、C7和C11提供。熱敏電阻RT1在交流上電時可以限制浪涌電流。電阻R3和R4將額定欠壓（UV）鎖定和過壓（OV）關斷分別限制在103V和450V。欠壓鎖定可防止電源在低壓下出現過熱情況，并可消除在通電和斷電時的電壓擾動。過壓關斷可防止電源出現輸入浪涌情況。

　　齊納二極管VD10和電阻R5形成了一個可選的鎖存輸出過壓保護（OVP）電路。輸出端電壓的增加同時也會導致C10上的偏置繞組輸出端電壓的增加，齊納二極管VD10將擊穿，電流將流入U1的多功能引腳（M），從而啟動遲滯過壓關斷保護功能，關斷鎖存與否取決于R5的阻值。

　　對于極低的功率水平，U1以多周期調制模式進行工作，以達到高的效率，從而降低空載和待機時的功率水平。由于U1具有700V

　　BVDSS的擊穿電壓，因此可選擇變壓器匝數比，從而在12V的輸出上選用低成本的60V肖特基二極管（VD7）。輸出電壓反饋來自兩路輸出以實現更好的交調穩壓。電容C19和電阻R14形成相位提升網絡，提供額外的相位裕量，以確保穩定的工作電壓和改善的瞬態響應。反饋電流通過U2饋入到U1的控制引腳，這樣可以確定占空比，從而提供輸出穩壓。

　　二極管VD1和VD3應為快速二極管，以實現更好的EMI性能。如果需要鎖存過壓保護功能，則應將R5的阻值降低到20Ω。將RCD鉗位（R6、R7、C6和VD5）設計為正常工作模式，使輕載時的效率達到最高。齊納二極管VD9提供預設的最大鉗位電壓，通常在出現負載瞬變或過載時導通。

　　次級側緩沖器（R11、C12、R12和C16）可用于降低高頻次級二極管振蕩和改善高頻傳導EMI。二級濾波器（L2/C15和L3/C18）將各輸出電壓的輸出噪音和紋波降低到-1%以下。在三線制輸入的系統中，可將Y電容放置在相線/中線與地線之間，以降低共模EMI。軟啟動電容C20確保在啟動時無輸出過沖。啟動后，二極管VD12將此電容隔離在反饋環路之外。電阻R16為此電容放電到5V負載提供了路徑。在5V輸出電壓有負載而同時12V輸出無負載的情況下，電阻R19和VD11可提高交調穩壓。

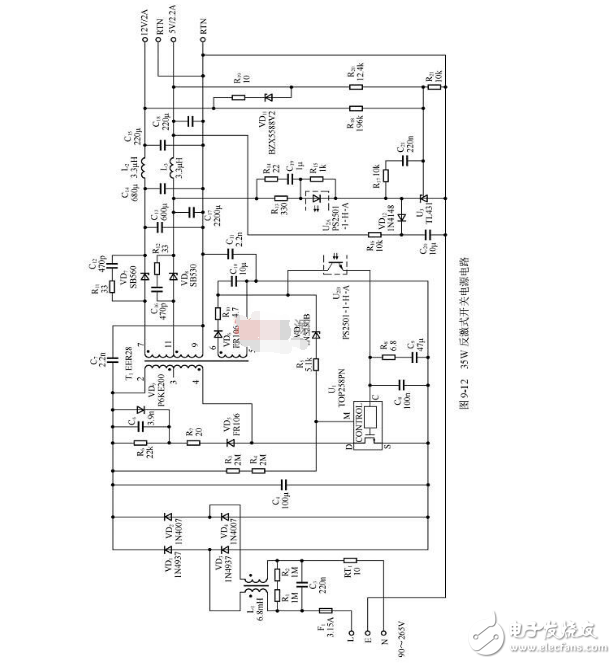

　　圖9-12 35W反激式開關電源電路
