紋波：

　　是附著于直流電平之上的包含周期性與隨機性成分的雜波信號。指在額定輸出電壓、電流的情況下，輸出電壓中的交流電壓的峰值。狹義上的紋波電壓，是指輸出直流電壓中含有的工頻交流成分。

　　噪聲

　　噪聲：對于電子線路中所標稱的噪聲，可以概括地認為，它是對目的信號以外的所有信號的一個總稱。最初人們把造成收音機這類音響設備所發出噪聲的那些電子信號，稱為噪聲。但是，一些非目的的電子信號對電子線路造成的后果并非都和聲音有關，因而，后來人們逐步擴大了噪聲概念。例如，把造成視屏幕有白斑條紋的那些電子信號也稱為噪聲。可能以說，電路中除目的的信號以外的一切信號，不管它對電路是否造成影響，都可稱為噪聲。

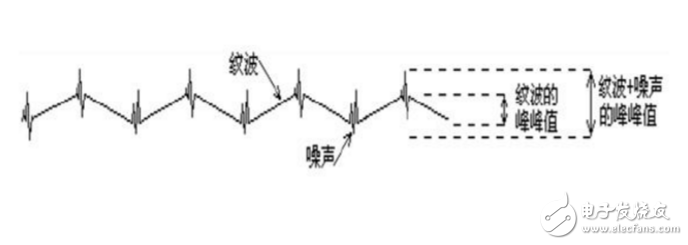

　　由于開關電源的開關管工作在高頻的開關狀態，每一個開關過程，電能從輸入端被“泵到”輸出端，在輸出電容上形成一個充電和放電的過程，從而造成輸出電壓的波動，而且此波動的頻率與開關管的開關頻率相同，這個波動就是輸出紋波，是疊加在輸出直流上的交流成分，紋波的幅值是該交流成分的波峰與波谷之間的峰峰值。而噪聲是開關電源自身產生一種高頻脈沖串，由發生在開關導通與截止瞬間產生的尖脈沖所造成，噪聲的頻率比開關頻率高的多，噪聲電壓的大小很大程度上與開關電源的拓?fù)?、變壓器的繞制、電路中的寄生參數、測試時外部的電磁環境以及PCB的布線設計有關。

　　在工程上，在對電源進行測試時，一般并不刻意的去把他們分開，測量的是紋波和噪聲兩者的合成干擾，用峰峰值（VP-P）表示。

　　【 判定紋波的標準】

　　Intel在ATX12V 2.31規范中規定+12V輸出紋波不得超過120毫伏，+3.3V與+5V紋波不得超過50毫伏，這個量對于大多品牌電源是非常寬裕的，絕大多數電源都不會超過這個數值，但幾乎所有山寨電源在滿載時紋波都會超標，內部用料設計可想而知。

　　完全可以把電源的紋波圖案和聲音的波譜聯系到一起。當聲音震動頻率十分高時，往往會出現聲音波譜雜亂甚至高低偏離十分明顯的情況。這和電源紋波中的表現情況是相對一樣的。

　　【 PBzONe輸出紋波測試設定】

　　電源每路輸出負載的紋波值與該路的電流值有很大關系，一般電源在輕載下紋波是絕不會超標的，所以記錄三種狀態下的紋波：100%負載、+12V聯合輸出滿載、+3.3V輸出滿載，+5V輸出滿載。在測試三路輸出滿載時，把其中一路按照銘牌標稱滿載，另外兩路的電流均設定為2A。

　　可通過示波器的觀察來判別，紋波一般跟電源的開關頻率同步，噪聲的頻率比較高，
?

? ? ? ? 怎樣區別電源輸出的紋波和噪聲??

　　方法如下：

　　1、用示波器的交流耦合檔位；

　　2、帶寬限制成20MHz；

　　3、把示波器探頭的地夾線去掉，用探針和裸露的地靠接電源的輸出，觀察輸出的波形。

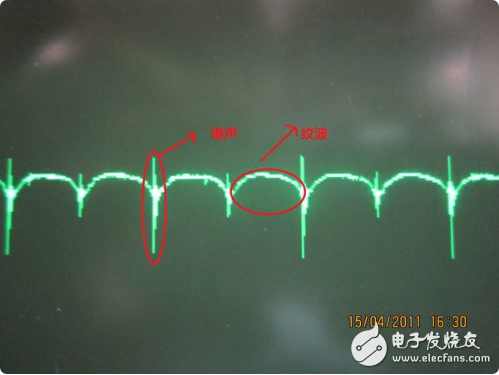

　　手上在用一個隔離的ZY0505BS-1W，隨便測了下，如下圖。
