第二個地噪聲的主要來源是寄生的電感器電容（圖5）。一個電容上的電壓不能夠瞬時改變，而一個電感上的電流則不能瞬時改變。因此，LX結點上的電壓變化就直接耦合到寄生降壓電感器電容CL以及降壓濾波器電容Cbuck，出現在寄生接地電感LP1和LP2上。

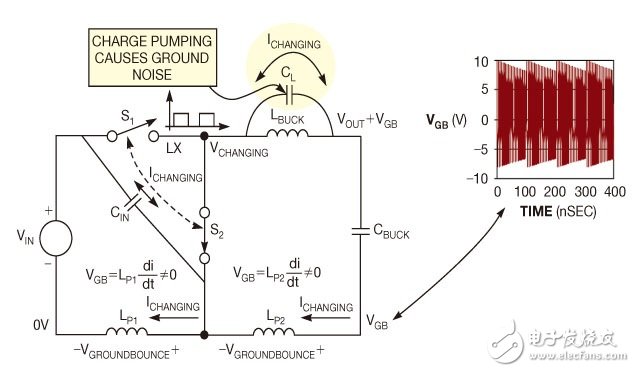

　　圖5，LX結點電壓的變化通過寄生降壓電感器的電容CL將電荷泵出，并進入寄生接地路徑電感器LP1和LP2，產生地噪聲。

　　但開始是沒有電荷流動的，在下一個瞬間，所有這些元件上都建立起電流，直到寄生降壓電感器的電容能量ECL=1/2CLVLX2轉換為導線的寄生磁場，ELP=1/2LPI2CHANGINGMAX，其中，LP是所有寄生回路電感的總和。然后，這個有害的能量在電場和磁場之間來回傳送，直到輻射出去或耗散在阻性元件上。

　　地噪聲振蕩的峰值電壓和持續時間都是問題。峰值電壓在結點VGB測量，它是LX結點電壓變化、寄生的降壓電感器電容以及附加寄生走線電容的函數。一個大的寄生降壓電感器的電容會存儲更多能量，因此采用一個較小值是一個比較好的方案。選擇了降壓電感器的值以及額定電流后，要選擇有最大自諧振頻率的電感，以限制CL的容量。電感器的自諧振頻率表示為1/［2π√（LBUCKCL）］。自諧振頻率加倍可降低寄生的電感器電容，因而地噪聲能量可降低至其四分之一。

　　當性能優先于成本考慮時，用兩只串聯電感替換圖5中的單只降壓電感，每只電感的值是降壓電感值的一半，而總電感值保持不變（圖6）。對于制造廠的系列電感產品，寄生電容通常與額定電感值成正比，因此半值電感的寄生電容也只有一半。采用串聯電感時，它們的電感值相加，而寄生電容值則是倒數值的和的倒數，從而降低了總的寄生電容。對于兩個串聯的半值電感，總電感值為LbuckNEW ，而總寄生電容將降低至降壓電感器電容的四分之一。這樣，降低的寄生電感就減少了地的彈跳。

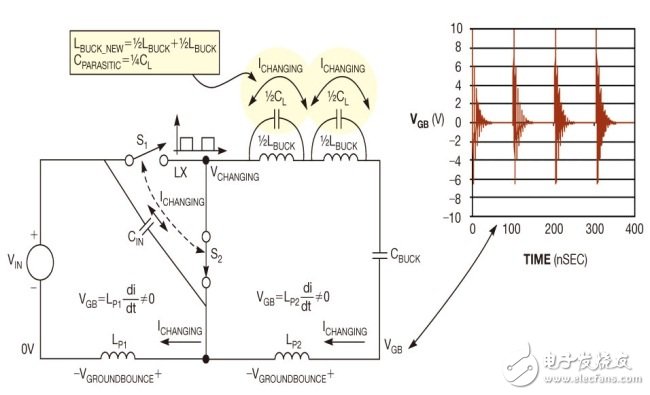

　　圖6，兩個串聯電感有相同的電感值，但寄生電容只有四分之一，泵出電荷及因此造成的地彈跳都得到減少。

　　通過研究各種模型，我們了解了地噪聲的兩個主要來源和機制，這兩種地噪聲在dc/dc開關轉換器中無處不在，工程師可以在設計的早期階段、元件選擇以及布局時盡量降低這些效應，就能減少以后生產中的麻煩并避免從頭設計。
