0 引 言

隨著嵌入式系統設計技術的發展，在設計和仿真中，系統工程師對電源的要求也越來越高。在嵌入式系統設計是使用8031單片機和74系列集成電路時，所有使用74系列集成電路的電路板都使用單一的5 V電源供電就可以了。當時的供電電源部分不是一個需要太多注意的單元，基本上5 V的電源能滿足所有的數字集成電路設計的需要。而近幾年來，隨著技術的發展，集成電路里的三極管變得越來越小并且工作的電壓越來越低，使得嵌入式系統開發的重點從系統的速度，轉到低功耗設計上。因此在同一個嵌入式系統中，存在多種不同電壓的電源供電，從低于1 V到高于5 V都存在。而且在系統的穩定性和可靠性測試時，還要模擬不同的電源故障情況下，比如掉電等，嵌入式系統的穩定性和可靠性，這也需要用不同的電源來模擬。

1 電源系統結構

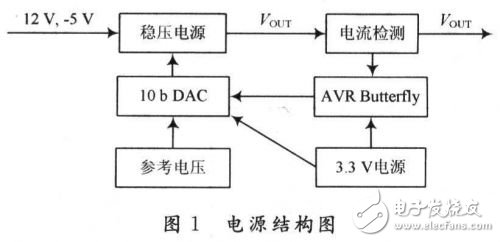

在本文中，提出了一種基于AVR Butterfly的電源設計，能夠很好地完成嵌入式系統的供電和系統的測試要求。電源系統的結構如圖1所示。

?

?

2 硬件設計

???
系統由兩種電源電壓供電，主電源電壓12 V，給目標系統和Butterfly(通過一個3．3 V線性穩壓器)提供足夠的電流，另一個電源電壓-5 V是用來給功率放大器提供負電壓的。主模塊是線性穩壓電源，一個10 b的DAC控制該電壓，該模塊的輸出接入電流檢測模塊，然后從輸出端輸出。
???

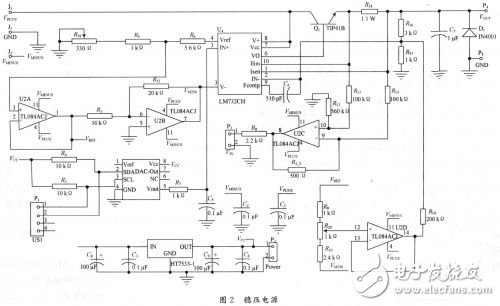

如圖2所示，電源的主要部分是LM723穩壓電源，它的參考電壓受外部干擾小，而且短路保護時，它的輸出電壓為0。LM723輸出電壓的范圍是2～37 V之間。若要LM723輸出電壓大于2 V，V-引腳可以直接接地，但是為了能夠使輸出電壓達到0 V，V-引腳應該接至少應為-0．4 V的負電壓，有多種方法能夠達到這種要求，一個是使用倒相器把正電壓轉換為負電壓，但是這樣會引入噪聲干擾，由LM273的技術手冊和它內部的結構可知，LM237的參考電壓與V-引腳的電壓直接相關，這個引腳的電壓必須穩定，而且不能有干擾，因此在這里采用另一種方法來得到合適的電壓，如圖2所示，在電路中，VREF=1．28 V是由U2A，R19，R5和R6從LM723的參考電壓得到，它被功放U2B，R1，R2倒相，在節點VM256=-2．56 V，這就是完成了一個到VREF的負反饋，部分地補償了由于溫度對電壓的影響，使得參考電壓穩定，這里的R19是可調電阻，可以控制VM256點的電壓到一個合適的值，使得LM723的輸出的基準電壓可以微調。
???
TC1321DAC連接到LM732的IN引腳上，用來設置輸出電壓，TCl321有10位的分辨率，2．7～5．5 V輸出電壓，積分微分線性度并且輸出電壓的偏移量小于8 mV，該DAC是由Butterfly內部的CPU通過I2C總線控制的。它的參考電壓VREF＝1．28 V。DAC的輸出電壓通過一個簡單的低通濾波器(由R7和Cs構成)，目的是使得輸出電壓平滑，去除毛刺。

由于許多電子設備不能在反相電壓下工作，于是在該電源設計中有電壓偏置糾正電路，如圖3所示，由R20，R9，R10，R18和U2D構成電壓反饋電路，在電源剛剛啟動時(這時的DAC的輸出是0)，這部分電路能夠消除負電壓輸出。這里是用電路來完成，沒有使用在軟件中加一個常數給DAC的方法，這是因?yàn)槠屏靠赡苁钦担谲浖蠨AC的常數就應該是一個負值來糾正，而這種方法不起作用，因?yàn)镈AC只在無符號數下工作。
???
二極管D1給供電電路提供了保護使得輸出電壓不會低于－0．7 V。在電源的輸出端，有一個1μF的電容，是用來防止電路的自激振蕩，這個電容值不能太大，如果太大電源的輸出響應會變慢，CPU控制電源的速度降低了。三極管Q1用來放大LM723的電流輸出，Q1耗散的多余功率P＝(VIN－VOUT)×IOUT。
???
電阻R14設置了LM723的電流門限，當R14上的電壓達到0．65 V時，輸出電壓由微分放大器U2C鉗制，此時R14上的電壓被微分放大器放大，電壓與輸出電流的比是1 V／1 A。電壓放大到5．6 V／A以適應Butter-fly的VIN測量電路的測量要求。電源的控制部分是Butterfly，結構如圖3所示，它有良好的用戶界面，有五通道的控制桿和六字符的LCD許多外圍設備連接著微控制器，比如揚聲器、數據閃存、一個NTC電熱調節器、一個光敏傳感器和一個RS 232通信端。所有的外圍接口都能用來擴展系統的功能。現在，在這個電源設計中使用到LCD、控制桿、JTAG、ADC、USI(用I2C驅動DAC)和一電流保護指示LED。

?

?
