為了方便調試，樣機采用晶閘管整流，本樣機選用西安電力電子技術研究所生產的KK200 整流晶閘管。三相電經過一個降壓變壓器（變比10∶1）接到2 個整流橋。

三相全控整流橋輸出直流平均電壓為：Ud=1.35U1cosα式中，U1-輸入三相線電壓有效值；α-三相橋式全控整流控制角。

本樣機整流橋進線線電壓有效值為380 V,采用三相橋式全控整流，所以整流橋輸出最大直流平均電壓為380*1.35 / 10=51.3 V 左右。

T1、T2 變壓器變比1:40,負載阻抗100 kΩ。下面給出了各路逆變頻率為13 kHz 時的相關波形圖：

?

?

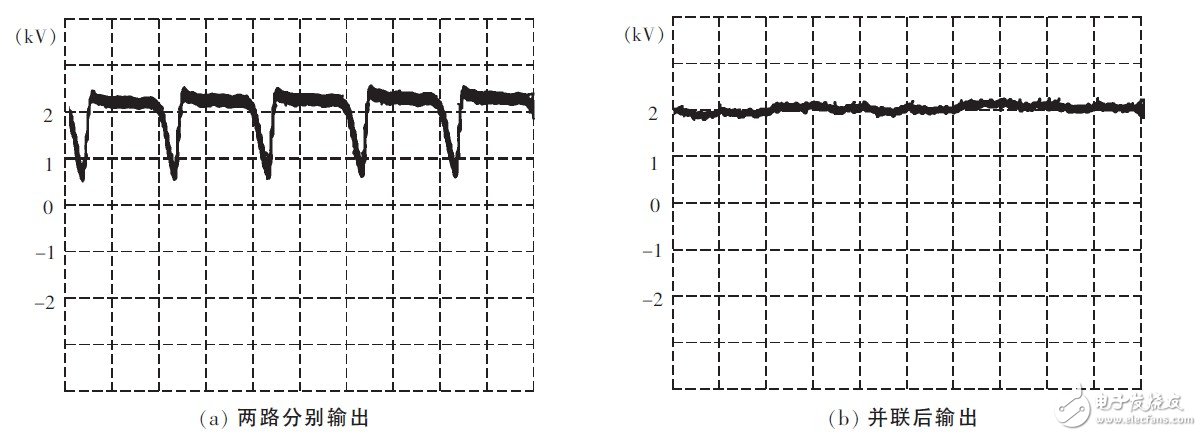

圖6 實驗波形

圖6 中所標的電壓值為乘以分壓器變比以后的值。圖6（a） 為沒有經過并聯的兩路分別輸出時的電壓波形，可以看到，單路電壓輸出存在缺口，而且缺口處脈動較大，并有一定的毛刺。圖中6（b）為兩路并聯后輸出的電壓波形（未經電容濾波），與圖6（a）相比較，可以清楚地看到兩路并聯后，大的缺口在輸出波形中消失，輸出電壓脈動明顯減小，紋波變低，達到了實驗目的，驗證了設計思想的正確性。

4 結論

通過小功率試驗的驗證，證明了該方案的可行性，采用本方案可以在較低的工作頻率下達到輸出低紋波直流電壓的目的，可以減小半導體開關元件的損耗，提高元器件使用壽命和設備的穩定性，同時對控制等輔助電路的要求也降低；另外并聯后輸出電壓的脈動頻率高且幅值小，容易濾波，所以可以減小輸出端的濾波電容。由于電路是兩路電源并聯的結構，可以提高電源的輸出容量。
