1? 引言

通用串行總線（UniversalSerialBus）使PC機與外部設備的連接變得簡單而迅速，隨著計算機以及與USB相關便攜式設備的發展，USB必將獲得更廣泛的應用。由于USB具有即插即用的特點，在負載出現異常的瞬間，電源開關會流過數安培的電流，從而對電路造成損壞。

本文設計的USB電源開關采用自舉電荷泵，為N型功率管提供2倍于電源的柵驅動電壓。在負載出現異常時，過流保護電路能迅速限制功率管電流，以避免熱插拔對電路造成損壞。

2? USB開關電路的整體設計思路

圖1為USB電源開關的整體設計。其中，VIN為電源輸入，VOUT為USB的輸出。在負載正常的情況下，由電荷泵產生足夠高的柵驅動電壓，使NHV1工作在深線性區，以降低從輸入電源（VIN）到負載電壓（VOUT）的導通損耗。當功率管電流高于1A時，Currentsense輸出高電平給過流保護電路（Currentlimit）；過流保護電路通過反饋負載電壓給電荷泵，調節電荷泵輸出（VPUMP），從而使功率管的工作狀態由線性區變?yōu)轱柡蛥^(qū)，限制功率管電流，達到保護功率管的目的。當負載恢復正常后，Currentsense輸出低電平，電荷泵正常工作。

圖1 USB電源開關原理圖

3? 電荷泵設計

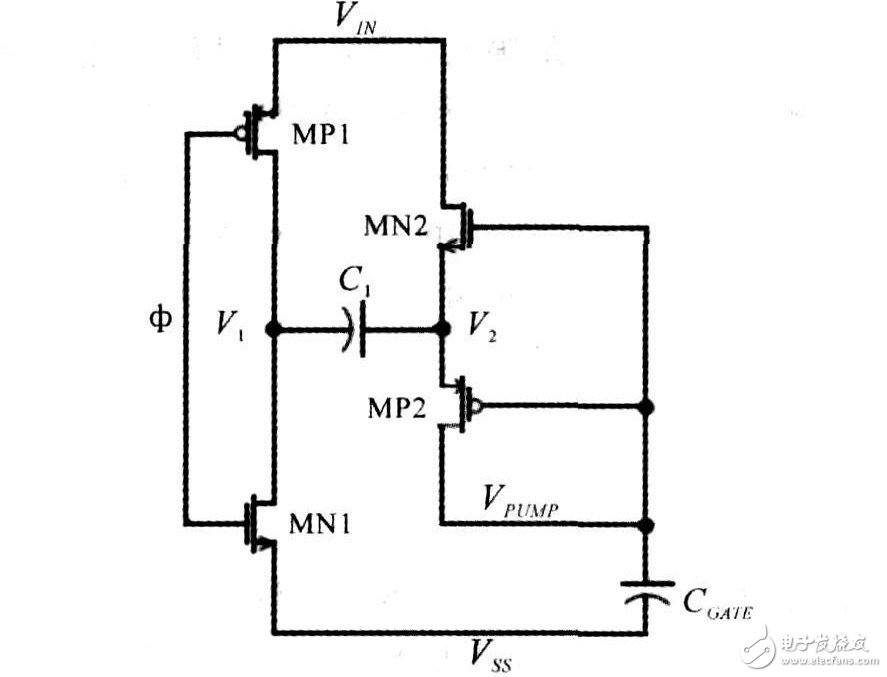

圖2為一種自舉型（SelfBooST）電荷泵的電路原理圖。圖中，為時鐘信號，控制電荷泵工作。初始階段電容，C1和功率管柵電容CGAte上的電荷均為零。當為低電平時，MP1導通，為C1充電，V1電位升至電源電位，V2電位增加，MP2管導通。假設柵電容遠大于電容C1,V2上的電荷全部轉移到柵電容CGATE上。當為高電平時，MN1導通，為C1左極板放電，V1電位下降至地電位，V2電位下降，MP2管截止，MN2管導通，給電容C1右極板充電至VIN。在的下個低電平時，V1電位升至電源電位，V2電位增加至2VIN,MP2管導通，VPUMP電位升至2VIN-VT。

圖2 自舉電荷泵原理圖

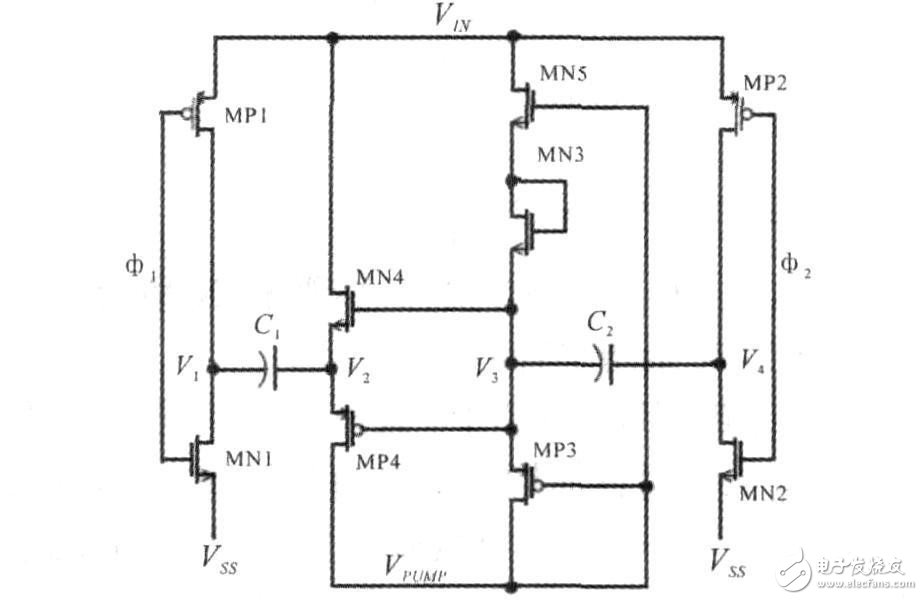

自舉電荷泵不需要為MN2和MP2提供柵驅動電壓，控制簡單，但輸出電壓會有一個閾值損失。圖3是改進后的電荷泵電路圖，1和2為互補無交疊時鐘。由MN2、MN5、MP3、MP2和電容C2組成的次電荷泵為MN4、MP4提供柵壓，以保證其完全關斷和開啟。當1為低電平時，MP1導通，電位增加，此時，V3電位為零，MP4導通，V2上的電荷轉移到柵電容CGATE上，VPUMP電位升高。當1為高電平時，MP2導通，為C2充電，V4電位上升至電源電位，V3電位隨之上升，MP3導通，VPUMP電位繼續升高。MN3相當于二極管，起單向?qū)щ姷淖饔谩?/p>

在VPUMP電壓升高到VIN+VT以后，MN3隔離V3到電源的通路，保證V3的電荷由MP3全部充入柵電容。這樣，C1和C2相互給柵電容充電，若干個時鐘周期后，電荷泵輸出電壓接近兩倍電源電壓。

在電荷泵輸出電壓升高的過程中，功率管提供的負載電流逐漸上升，避免在容性負載上引起浪涌電流。

圖3 改進后的電荷泵
