摘要 ：根據實際設計工作經驗及有關參考文獻，比較詳細地依據基本工作原理圖說明了五種新型 PWM反饋控制模式的基本工作原理、發展過程、關鍵波形、性能特點及應用要點。

一、引言

PWM開關穩壓或穩流電源基本工作原理就是在輸入電壓變化、內部參數變化、外接負載變化的情況下，控制電路通過被控制信號與基準信號的差值進行閉環反饋，調節主電路開關器件的導通脈沖寬度，使得開關電源的輸出電壓或電流等被控制信號穩定。 PWM的開關頻率一般為恒定，控制取樣信號有：輸出電壓、輸入電壓、輸出電流、輸出電感電壓、開關器件峰值電流。由這些信號可以構成單環、雙環或多環反饋系統，實現穩壓、穩流及恒定功率的目的，同時可以實現一些附帶的過流保護、抗偏磁、均流等功能。對于定頻調寬的PWM閉環反饋控制系統，主要有五種PWM反饋控制模式。下面以VDMOS開關器件構成的穩壓正激型降壓斬波器為例說明五種PWM反饋控制模式的發展過程、基本工作原理、詳細電路原理示意圖、波形、特點及應用要點，以利于選擇應用及仿真建模研究。

二、開關電源PWM的五種反饋控制模式

1. 電壓模式控制PWM (VOLTAGE-MODE CONTROL PWM)：

如圖1所示為BUCK降壓斬波器的電壓模式控制PWM反饋系統原理圖。電壓模式控制PWM是六十年代后期開關穩壓電源剛剛開始發展起就采用的第一種控制方法。該方法與一些必要的過電流保護電路相結合，至今仍然在工業界很好地被廣泛應用。電壓模式控制只有一個電壓反饋閉環，采用脈沖寬度調制法，即將電壓誤差放大器采樣放大的慢變化的直流信號與恒定頻率的三角波上斜波相比較，通過脈沖寬度調制原理，得到當時的脈沖寬度，見圖1A中波形所示。逐個脈沖的限流保護電路必須另外附加。主要缺點是暫態響應慢。當輸入電壓突然變小或負載阻抗突然變小時，因?yàn)橛休^大的輸出電容C及電感L相移延時作用，輸出電壓的變小也延時滯后，輸出電壓變小的信息還要經過電壓誤差放大器的補償電路延時滯后，才能傳至PWM比較器將脈寬展寬。這兩個延時滯后作用是暫態響應慢的主要原因。圖1A電壓誤差運算放大器（E/A）的作用有三：①將輸出電壓與給定電壓的差值進行放大及反饋，保證穩態時的穩壓精度。該運放的直流放大增益理論上為無窮大，實際上為運放的開環放大增益。②將開關電源主電路輸出端的附帶有較寬頻帶開關噪聲成分的直流電壓信號轉變?yōu)榫哂幸欢ǚ档谋容^“干凈”的直流反饋控制信號（VE）。即保留直流低頻成分，衰減交流高頻成分。因?yàn)殚_關噪聲的頻率較高，幅值較大，高頻開關噪聲衰減不夠的話，穩態反饋不穩；高頻開關噪聲衰減過大的話，動態響應較慢。雖然互相矛盾，但是對電壓誤差運算放大器的基本設計原則仍是“低頻增益要高，高頻增益要低”。③對整個閉環系統進行校正，使得閉環系統穩定工作。電壓模式控制的優點：①PWM三角波幅值較大，脈沖寬度調節時具有較好的抗噪聲裕量。②占空比調節不受限制。③對于多路輸出電源，它們之間的交互調節效應較好。④單一反饋電壓閉環設計、調試比較容易。⑤對輸出負載的變化有較好的響應調節。缺點：①對輸入電壓的變化動態響應較慢。②補償網絡設計本來就較為復雜，閉環增益隨輸入電壓而變化使其更為復雜。③輸出LC濾波器給控制環增加了雙極點，在補償設計誤差放大器時，需要將主極點低頻衰減，或者增加一個零點進行補償。

?

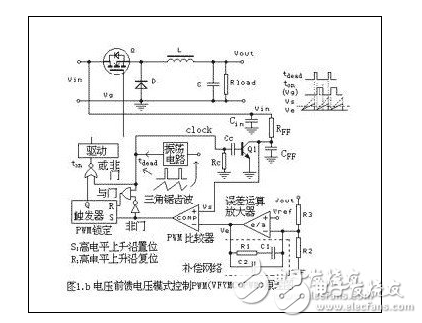

④在傳感及控制磁芯飽和故障狀態方面較為麻煩復雜。改善加快電壓模式控制瞬態響應速度的方法有二：一是增加電壓誤差放大器的帶寬，保證具有一定的高頻增益。但是這樣比較容易受高頻開關噪聲干擾影響，需要在主電路及反饋控制電路上采取措施進行抑制或同相位衰減平滑處理。另一方法是采用電壓前饋模式控制PWM技術，如圖1B所示。用輸入電壓對電阻電容（RFF、CFF）充電產生的具有可變化上斜波的三角波取代傳統電壓模式控制PWM中振蕩器產生的固定三角波。因?yàn)榇藭r(shí)輸入電壓的變化能立刻在脈沖寬度的變化上反映出來，因此該方法對輸入電壓的變化引起的瞬態響應速度明顯提高。對輸入電壓的前饋控制是開環控制，目的為了增加對輸入電壓變化的動態響應速度。對輸出電壓的控制是閉環控制。因而，這是一個有開環和閉環構成的雙環控制系統。

2. 峰值電流模式控制PWM (PEAK CURRENT-MODE CONTROL PWM)：
