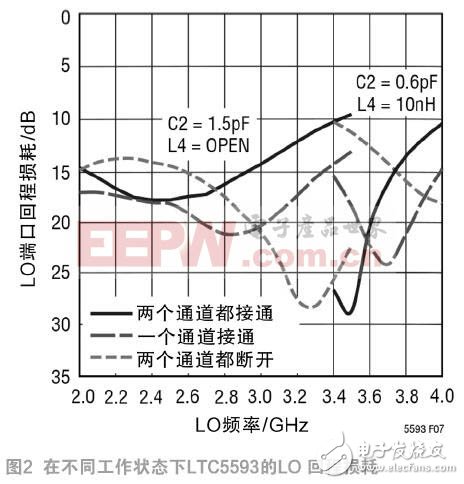

LO通路采用了一個共用的平衡-不平衡轉換器，以將單端輸入轉換為一個差分LO，然后驅動每個通道的獨立緩沖放大器。這種分離的LO驅動拓?fù)浔３至酥羶蓚€(gè)混頻器之LO信號的相位相干性，同時可提供卓越的通道隔離度。此外，為了避免發生不希望的VCO負載拉移或者對VCO的干擾，在所有的操作模式中均保持了恒定的50Ω LO輸入阻抗匹配，甚至當一個或兩個混頻器級被接通和關斷時也不例外。2.1GHz至3.4GHz頻率范圍內的50Ω阻抗匹配通過增設一個1.5pF外部串聯電容器C2來實現。該電容器也是DC隔離所需要的。對于更高的3.6GHz頻段，在電容器的電源側上增設一個10nH 并聯電感器可在LO提供良好的回程損耗。圖2顯示了在各種工作條件下LTC5593的LO輸入回程損耗。該功能消除了對外部LO緩沖級的需要。

傳統基站保持其環境是溫度受控的，要求組件在溫度高達+85°時保持正常工作。然而，較小的蜂窩和遠端射頻頭對組件而言則是一種更嚴酷的環境，要求在溫度高達+105℃時保持正常運行。LTC5593混頻器針對高達+105℃的溫度而設計，并在這一溫度上經過測試，以滿足要求。

為了最大限度減小解決方案尺寸，LTC5593系列混頻器組裝在小型5mmx5mm 24引線QFN封裝中。然而，較小的封裝尺寸僅在減小總體解決方案尺寸上起到了部分作用。該器件的高集成度將所需外部組件數減少到約19個，從而最大限度減小了電路板面積、降低了復雜性和成本。

2 接收器應用

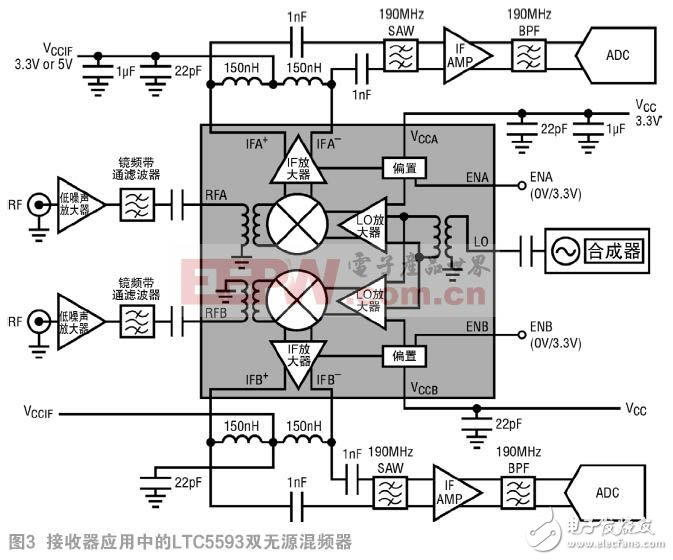

雙通道接收器中的LTC5593混頻器功能圖如圖3所示。單端RF信號加到混頻器輸入之前經過放大和濾波。在這個例子中有差分IF信號通路，因此無需IF平衡-不平衡轉換器。SAW濾波器、IF放大器和集總元件帶通濾波器都是差分式的。這個例子中的接收器采用如圖3所示的電路組件值時，支持150MHz IF帶寬。通過降低差分引腳之間的阻抗，可以實現更大的帶寬，但增益會略有降低。

在很多MIMO接收器中，都采用高選擇性SAW濾波器，以在混頻器輸出端隔離不想要的雜散噪聲和噪聲?；祛l器的8dB轉換增益補償了這類濾波器的高插入損耗，降低了它們對系統噪聲層的影響。混頻器的總體性能很高，因此可以在承受濾波器損耗的同時，使接收器滿足靈敏度和無寄生要求。

多通道接收器的另一個重要性能目標是通道至通道隔離度。通道至通道隔離度指的是，未驅動通道的IF輸出值與已驅動通道的IF輸出值之比。這個參數通常規定為比天線至天線隔離度高10dB，以避免降低系統性能。LTC5593以精確的IC設計為基礎，在3.6GHz時實現了44dB通道至通道隔離度，在2.6GHz時則為 52dB，這滿足了很多種多通道應用的需求。

3 功耗和解決方案尺寸

隨著多頻段 / 多模式基站拓?fù)涞某墒煲约皬?G到未來的5G網絡系統的定義更加精確，無線基礎設施系統也正在向新的平臺配置方式轉變，這些配置方式允許以最低限度的硬件和軟件更改，滿足各種不同的頻段或模式需求。LTC559x系列雙混頻器全部擁有相同的引腳布局，因此易于針對所有頻段使用相同的電路板布局。

無線通信的持續增長也刺激了更小型蜂窩的使用，例如微微蜂窩和毫微微蜂窩。需要更多更小的蜂窩加上越來越多地使用遠端射頻頭，已經對基礎設施系統造成了更多限制，因此需要更高的集成度和更小的解決方案尺寸，

隨著蜂窩數量的增加，功耗也變得日益重要，因?yàn)槟芎某杀境杀壤厣仙?。另一方面，在遠端射頻頭中，由于依靠被動冷卻，所以熱量壓力成了主要問題。只是減小解決方案尺寸還不夠，因?yàn)橄到y(tǒng)尺寸減小會導致功率密度提高、結溫上升和潛在的組件可靠性降低之問題。因此，有必要同時降低系統功耗和減小尺寸。這個目標很有挑戰性，因?yàn)楸仨毐ＷC不影響RF性能。

過去，將兩個單獨的混頻器整合到一個芯片上會導致2W的總體功耗。為了降低功耗，LTC5593系列混頻器設計為以3.3V而不是5V運行。低壓電路設計方法降低了功耗但不影響轉換增益、IIP3或噪聲指數性能。惟一受到較低電源電壓影響的參數是輸出P1dB性能，該性能參數約為10.4dBm。當驅動200Ω負載阻抗時，P1dB受IF放大器開路集電極端輸出電壓擺幅的限制。就需要較高P1dB的應用而言，這些混頻器被專門設計成允許在IF放大器上使用5V電源。電源電壓提高后，P1dB改善為13.7dBm。

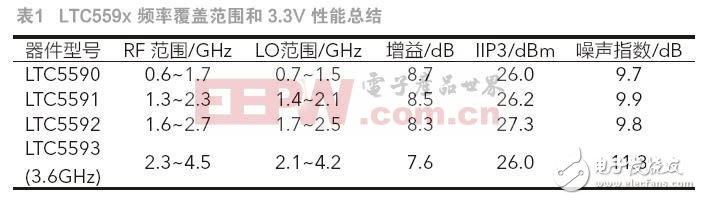

如表1所示，雙混頻器實現了卓越的性能，同時在兩個通道都啟動時，功耗才剛剛超過1.3W。為了進一步降低功率，通過使用獨立的使能控制，每個通道都可以獨立地按需關閉。在可以接受降低線性度要求的情況下，ISEL引腳允許用戶切換至小電流模式，以進一步降低DC功耗。

4 結論

為滿足新興5G多通道基礎設施接收器的嚴格要求，LTC5593雙無源下變頻混頻器提供了所需的高性能，推進了頻率升高和帶寬增大。該混頻器兼具高轉換增益、低噪聲指數和高線性度，改善了系統總體性能，同時低功耗和很小的解決方案尺寸滿足了不斷變小的基站和遠端射頻頭越來越嚴格的要求。
