DC-DC芯片中的新型電流感應電路技術

在DC-DC設計中，由于電流環路控制模式具有的巨大優越性，電流環路控制已經成為一種普遍采用的控制方法。在電流環路中，電流感應是實現電流控制環路的第一步，也是必不可少的一部分。另外，電流感應也是過流保護、零電流保護、斜坡補償?shù)裙δ艿膶崿F(xiàn)基礎。

1?電流感應方法綜述

電流感應的核心設計思想就是：設計的電路輸出信號(電壓或者電流)與輸出電流(通過功率管或電感等)存在一個可以量化的關系式，即Vout=f(ILx)。一般而言，電流感應電路的取樣位置在電感之后或PMOS功率管之前，如圖1所示。而根據歐姆定律，用電阻將電流轉換為容易處理的電壓信號也是一種容易想到的辦法。遺憾的是，通常通過PMOS管的電流極大(如500 mA或幾A)，那么，如果該處電阻值過大將會產生極大的功耗進而降低了DC／DC芯片的轉換效率，而用片上集成電阻技術要做到極小阻值且精確的電阻(如小于100 mΩ)是相當困難的。但是不管將此電阻外接或者使用電感之后感應的辦法，都會增加兩個額外的芯片引腳，這在很多設計中是不可接受的。

在片上集成電阻電流感應中，常見的優化方法有兩種：其一是將PMOS管按比例分割，如分成N：1，只在一條支路加入電阻取樣。這樣流過電阻的電流減小為原來的1／(N+1)，但是，該支路由于電阻的加入，與流過大電流之路的等效阻值已經不再精確成比例，進而電阻感應的精度受到影響。其二，是利用PMOS本身的導通電阻：R_on=L／[μ_NC_oxW(V_gs-V_t)]，這樣不存在集成電阻的問題，但MOS管的導通電阻受到工藝、工作溫度因素的影響，很難精確控制。

由于通過電感的電壓：

V_L=(R_L+SL)I_L

式中：R_L是電感寄生電阻。

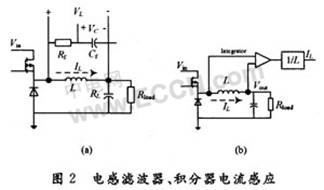

那么，在電感兩端加入如圖2(a)的RC濾波器，則在電容兩端的電壓：



式中：T=L／R_L；T₁=R_fC_f；R_L為電感等效損耗電阻。

另外，由于電感電壓變化與電流變化存在關系式：V=Ldi／dt，那么反之，對電感電壓對時間積分，并除去L值，也可以得出I_L值，電路如圖2(b)所示。


但是，這兩種方法需要L或RL已知，并且同樣也需要增加芯片引腳。

其他方法還有平均電流感應技術、霍耳效應傳感技術、電感變壓器等。平均電流感應技術也需要知道外部電感的寄生電阻而不適合IC集成?；舳б?zhèn)鞲屑夹g(shù)需要對電感電流變化引起的磁場變化有靈敏的感應，但一般CMOS工藝集成的霍耳傳感器通常存在低帶寬、溫度敏感、靈敏度低等缺陷，否則需要特殊的工藝參雜，其應用也受到一定限制，一般在多應用于電機控制領域，目前尚不見有用于DC／DC芯片集成的報道。電感變壓器限于體積、成本等因素，通常在大電流領域采用。

2 基于電流模的電流感應方法

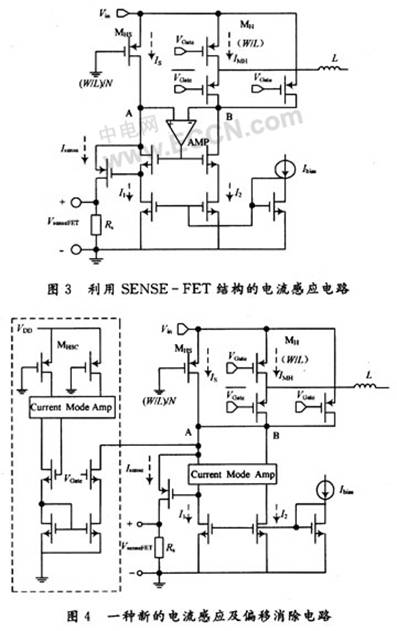

圖3給出了一種利用SENSE-FET方式電流感應的電路。M_H是PMOS功率管，有較大輸出電流流過。將M_HS設計成與M_H成1：N的比例，放大器有較大增益。那么，根據反饋控制理論，放大器強制A點電壓與B點電壓相等，則I_S：I_MH=1：N。另外，由于電流鏡強制I₁=I₂，那么，



這里，也得到了V_sense與I_L的關系式。一般而言，這種電路結構比前述各種結構更適合芯片集成，且不易對輸出電路產生如效率降低等影響，因而得到了廣泛的應用。但是，放大器的使用增大了電路的復雜性。

由于電路處理的對象I_L是電流形式，那么，如果使用電流模設計技術，可以大大簡化電路。而且，如果后繼電路更多地使用電流模，也可以簡化電流控制環路電路設計。新設計的電流感應如圖4虛框外部分所示，這里還包含了一個偏移消除電路，即圖4虛框內部分，使感應更精確。電流感應電路工作原理與傳統的SENSE-FET結構相似，這里使用電流模放大器替代通常的電壓模放大器，使電路結構簡化且能工作在更廣泛的范圍。偏移消除電路作用是抑制當V_gate為高時，額外的電流通過R_sense。因為，當V_gate為高時，偏移消除電路中V_gate控制的NMOS管也導通，則電路會從A點抽取適量的電流Ioffset。同樣，與SENSE-FET結構分析過程相似，Ioffset是由MHSC與MHS的比例決定的。


3? 結? 果

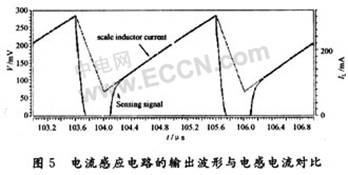

圖5給出在Spectre仿真器環境下，電流感應電路的輸出波形的仿真結果，并與電感電流對比。由圖5可見，電流感應電路的結果與電感電流有較好的傳感精度。


4 結? 語

通過總結對比可以使用于DC-DC芯片集成的各種電流感應技術，這種新型的電流感應技術有結構簡單、精度較高、易于集成等優點，適用于多數DC-DC設計場合。
