MAX15038是一款高效開關穩壓器，輸出電壓范圍為0.6V至VIN的90%，可提供高達4A的負載電流。器件工作電壓為2.9V至5.5V，非常適合負載點和后續穩壓應用。在整個負載、輸入電壓和溫度變化范圍內，器件輸出電壓總誤差低于±1%。

　　MAX15038采用固定頻率PWM工作模式，開關頻率可通過外部電阻設置在500kHz至2MHz范圍內。MAX15038提供可選擇的跳脈沖模式，以提高輕載效率。較高的工作頻率允許全陶瓷電容設計，同時也允許采用小尺寸外部元件。

　　片內低導通電阻的nMOS保證在較重負載下提供高效率，并可保持極低的寄生電感，與分離方案相比大大簡化了電路板布局。簡單的電路布局和引腳配置確保新設計的一次通過率。

　　MAX15038內部集成了寬帶(28MHz)電壓誤差放大器。電壓模式控制結構和誤差放大器允許使用III類補償方案，使環路帶寬可以達到開關頻率的20%。較寬的環路帶寬能夠保證快速瞬態響應，從而減小所需的輸出電容，允許全陶瓷電容設計。

　　MAX15038具有兩個三態邏輯輸入，用于選擇9種不同的輸出電壓。這些預置輸出電壓為客戶提供±1%的輸出電壓精度，無需使用昂貴的0.1%精密電阻。另外，可以通過連接在反饋端的兩個外部電阻，配合0.6V內部基準電壓或REFIN的外部輸入基準電壓，將輸出電壓設置在任何用戶所需要的數值。MAX15038通過外部電容設置軟啟動時間，以降低輸入浪涌電流。

　　關鍵特性

　　內置31mΩ RDS(ON)的高邊MOSFET和24mΩ RDS(ON)的低邊MOSFET

　　整個溫度范圍內能夠保證4A的連續輸出電流

　　在整個負載、輸入電壓和溫度范圍內提供±1%的輸出精度

　　工作在2.9V至5.5V VIN電壓

　　輸出電壓在0.6V至(0.9 x VIN)之間可調

　　軟啟動可有效抑制輸入浪涌電流

　　500kHz至2MHz可調開關頻率

　　輸出允許使用陶瓷、聚合物以及電解電容

　　9種預置輸出并可調節輸出電壓

　　0.6V、0.7V、0.8V、1.0V、1.2V、1.5V、1.8V、2.0V、2.5V和可調

　　安全啟動進入預偏置輸出狀態

　　可選擇強制PWM或輕載下的跳脈沖模式

　　過流、過熱保護

　　輸出具有吸收/源出電流能力，提供逐周期保護

　　漏極開路電源就緒輸出

　　24引腳、4mm x 4mm薄型QFN無鉛封裝

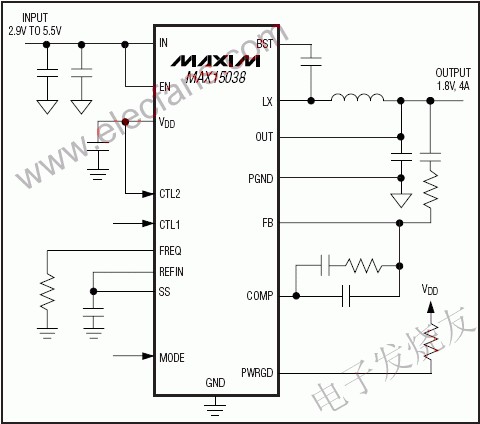

　　圖表
