1 引言

　　穩壓電源模塊在電路中使用廣泛，目前流行的如LM78、ASM117系列等，多數只有3個引腳，結構簡單，使用方便。通常輸入與輸出之間的壓差大于2 V才能正常工作，但對較低電壓電池供電的場合。一般增加2 V的供電電源需增加20％～40％(對應輸出3 V或5 V)的成本和體積。用開關電源原理制作的低壓差模塊(如MAX605)，可在輸入電壓與輸出電壓近乎相等的情況下輸出穩定的電壓，但對測力等電路需電源紋波較小的情況。針對上述問題。利用分立器件設計一種低壓差穩壓電源電路。電路器件選用常規器件，成本低。結構簡單。實際電路經實驗測試，具有很好的負載特性和電壓穩定性。

　　2 電路工作原理

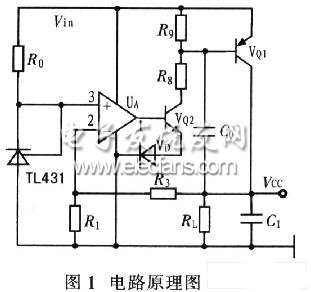

　　圖1為低壓層直流穩壓電源電路原理圖。該電路是由基準電壓、電壓放大和電流放大等3個環節組成。其中，基準電壓由TL431產生，按圖1中電路連接，當通過R0的電流在0．5~10 mA時可獲得穩定的2．5 V基準輸出。

?

?

　　輸出電壓的具體數值由運算放大器UA確定，采用同相放大器的優越性在于其輸入阻抗極大，可很好地將TL431輸出的2．5 V電壓與后級電路隔離，使其不受負載變化的影響；運放與電阻R3和R2組成比例放大環節，可對基準電壓按要求進行比例放大輸出，但輸出電壓最大不能超過運放的電源電壓。

　　電流放大采用兩個三極管，UA通過驅動調整管VQ2控制調整管VQ1，組成反饋實現電流放大環節，對輸出電壓進行調節，從而實現穩壓輸出。二極管VD在運放UA低壓輸出時使調整管VQ2基極一發射極電壓為負，使VQ2立即進入截止?fàn)顟B(tài)，電流Ic2迅速降低，VQ2的VCE升高導致VQ1的基極電壓升高，使 VQ1的基極電流IB減少，進而減少輸出電流ICQ1(βIB)；反之同理。RL是輸出負載，C0和C1是濾波電容。

　　3 電路主要參數設計

　　3．1 控制環節設計

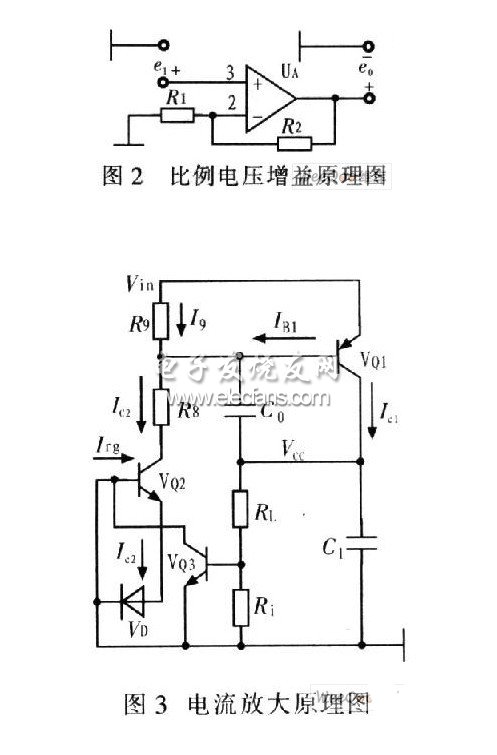

　　控制環節回路等效圖如圖2和圖3所示，其中圖2為比例電壓增益原理圖，圖3為電流放大原理圖。

?

?

按照圖2和圖3，可得出控制環節回路方程：

?

?

　　式中，Irg為運放UA的輸出端1的輸出控制電流。

　　由式(2)可知，Irg通過控制VQ2啦的電流IC2控制VQ1的基極電流，IB1，R8控制調節管VQ2，進而控制VQ1的輸出電流IC1，VQ2是與 VQ1形成串聯負反饋，無需進一步放大VQ1的輸出電流IC1，用R8對IC1分流。電路輸出電壓Vcc為5 V，驅動額定負載是350 Ω，供電電源是標準7 V輸出的電池。運算放大器選LM358，取R1、R2為10 kΩ，TL431電流范圍是100～150 mA，選用R1=3 kΩ，符合要求。VCC=(1+R2/R1)x2．5=5 V。合理選取R8和R9的電阻值，使VQ1和VQ2均工作在線性區。
