2.1 輸入電路設計

　　輸入電路包括啟動電流電路保護、過電流保護、防雷設計、EMI 濾波設計、整流橋和整流濾波設計。

　　由于電容器在瞬態時可以看成是短路，當開關電源上電時，會產生非常大的沖擊電流，幅度要比穩態工作電流大很多（從幾十到幾百安培），如對沖擊電流不加以限制，不但會燒壞保險絲，燒毀插件，降低器件的工作壽命，還會由于共同輸入阻抗而干擾附近的電器設備。有效的防止方法有串連電阻法、熱敏電阻法、有源沖擊電流限制法等。本電路采用普遍的熱敏電阻法。在選用熱敏電阻的時候根據具體電路進行選擇，本設計采用NTC8D210.過電流電路保護初級電路最高通過電流為2A.防雷采用4 級設計，選用壓敏電阻681KD20.EMI 濾波電路由電容、共模電感和電阻組成。整流橋采用全波整流電路，如圖1 中HER208 所示。由于三相全波整流的電壓有700 多伏（實測702V），所以整流濾波電路采用CD11-400V-100μf±20%兩個電容串聯的方法。

　　2.2 輸出電路設計

　　根據負載對輸出電壓紋波的要求，采用不同的輸出電路設計。如圖1 中的5V1+、12V+、13.8V+和5V2+.因為變壓器為高頻變壓器，反射電流會很大， 此時必需在輸出整流二極管處并聯阻容串聯電路，這樣即減少了輸出電壓的紋波，也延長了二極管的壽命。二極管采用恢復時間較短的如肖特基二極管，最大反向恢復時間為50ns.輸出濾波電感選擇時，根據反激式開關電源輸出濾波電感計算公式選擇，考濾磁飽和問題，最好選用鐵氧體的磁棒。LM2596-5.0 為DC-DC 變換器，以提供5V2+的電壓。

　　2.3 反饋電路設計

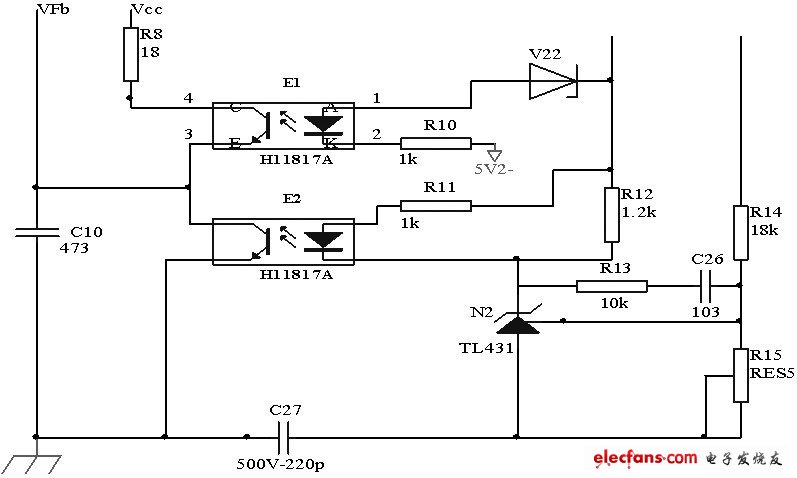

　　本設計的典型反饋電路如圖2 所示：

　　圖2 反饋電路。

　　本設計采用兩個光耦給成：E1 為過電壓保護電路，E2 組成電壓反饋電路，R14、R15 組成采樣電阻。關于各電阻器阻值的確定如下。本電路反饋來自13.8V+，R14 采樣電壓來自13.8V 電感后側， 而R12 上端接在電感器前面。R14 的確定：要確定R14 首先要確定R15.R15 的值不是任意取的， 要考慮兩個因素：（1）TL431 參考輸入端的電流，一般此電流為2uA 左右，為了避免此端電流影響分壓比和避免噪音的影響，一般取流過電阻R15 的電流為參考段的100 倍以上，所以此電阻要小于2.5V/200uA=12.5K.（2）待機功耗的要求，如有此要求，在滿足小于12.5K 的情況下盡量取大值。在這取R15 為可調的5K 變阻器，再根據分壓定律算出R14 取18K.

　　TL431 要求有1mA 的工作電流， 也就是在R11 的電流接近于零時，也要保證TL431 有1mA 的電流，所以R12《=1.2V/1mA=1.2K 即可。

　　除此以外也是功耗方面的考慮。R11 的取值要保證FSDM 控制端取得所需要的電流，用H11817A 時，其CTR=2-4，取低限2，要求流過光二極管能承受最大電流=6/2=3mA， 所以R11《=（14.4-2.5-1.2）/3=3.56K，光二極管能承受的最大電流在50mA 左右，TL431 為100mA， 所以我們?nèi)×鬟^R11 的最大電流為50mA，R11》（14.4-2.5-1.2）/50=214 歐姆。

　　同時滿足以上兩個條件，在這里我們?nèi)?K.

　　R13、C26 形成一個在原點的極點，用于提升低頻增益，來壓制低頻（100Hz）紋波和提高輸出調整率，即靜態誤差， R13、C26 形成一個零點，來提升相位，要放在帶寬頻率的前面來增加相位裕度，具體位置要看其余功率部分在設計帶寬處的相位是多少， R13、C26 的頻率越低，其提升的相位越高，當然最大只有90 度，但其頻率很低時低頻增益也會減低，一般放在帶寬的1/5 初，約提升相位78 度。
