正負電源供應原理

如果功率半導體組件只能通過電源進行控制，其驅動參考點與市電（線路或中性端子）連接時，通常須要使用非絕緣電源。例如，觸發雙向可控硅、ACST、ACS或可控硅整流器（SCR）等交流開關的情況。這些組件均由柵極電流進行控制。該柵極電流只能施加在柵極針腳上，并在柵極和交流開關參考端子之間循環流動，其中參考端子指可控硅整流器的陰極（K）、雙向可控硅的A1或ACST和ACS的COM。由于交流開關控制電路和其電源只能連接到組件參考端子（回聯機電壓），因此須使用非絕緣電源。

有兩種方式將該驅動參考點與非絕緣電源連接：

方案1：將控制電路接地（VSS）與驅動參考點連接。

方案2：將控制電路電源電壓（VDD）與驅動參考點連接。

由于開關驅動參考點也是零電壓點（VSS），因此圖1a所示的方案1最常用。由于電源電壓（VDD）實際高于市電端子電勢（線路或中性），且電源端子電勢與驅動參考點（VSS）連接，因此，此種拓?fù)浞Q(chēng)為正電壓。如果電源為5V，則VDD比市電參考點（圖1a示例中的中性端子）高5V。如下文所述，該拓?fù)浣Y(jié)構僅可直接與標準雙向可控硅和可控硅整流器一起使用，而不能與非標準雙向可控硅、ACS和ACST一起使用。但根據本文結尾所述，使用者可進行某些簡單修改來控制所有正電壓的組件。

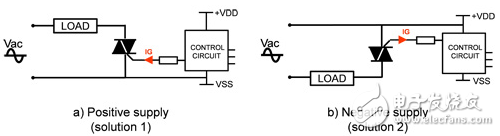

圖1　電源極性定義。

圖1b所示的方案2稱為負電壓。電源電壓參考點（VSS）實際低于與市電參考點連接的A1或COM。如果電源為5V，則VSS比線路參考點低5V，或與線路相比為–5V。根據下文所述，該拓?fù)浣Y(jié)構可與所有雙向可控硅、ACS和ACST一起使用，但不能與可控硅整流器一起使用。

電源輸出極性與交流開關技術的一致性

為開啟雙極器件等交流開關，必須在開關柵極針腳（G）和驅動參考端子之間施加?xùn)艠O電流。然后會出現幾種情況。

．對于可控硅整流器，該柵極電流必須為正（從G向K流動）。

．對于雙向可控硅和ACST，該柵極電流可為正也可為負（取決于施加給組件的電壓）。

．對于ACS，該柵極電流必須為負（從COM向G流動）。

采用正電壓很容易驅動可控硅整流器。如果陰極與VSS相連，如圖1a所示，當控制電路（通常是一個微控制器）輸出針腳處于較高電平時，電流來源于可控硅整流器的柵極。另一方面，直接驅動ACS需要負電源，如圖1b所示。因此，當控制電路輸出針腳處于較低電平時，電流應來自可控硅整流器的柵極。

對于雙向可控硅、ACS和ACST，可根據開啟前組件的柵極電流極性和電壓極性定義四個觸發象限。當柵極電流來源于柵極時，其可視為正電流。當電壓與驅動參考點有關時，電壓可視為正電壓。不同的象限分別為

．象限一：正柵極電流和正電壓。

．象限二：負柵極電流和正電壓。

．象限三：負柵極電流和負電壓。

．象限四：正柵極電流和負電壓。

根據雙向可控硅、ACS和ACST組件技術，這些組件可在每個象限中觸發或僅可在某些象限中觸發。對于可控硅整流器，由于僅正柵極電流才可開啟組件，且僅在其陽極和陰極端子上施加正電壓時才可開啟，這些組件通常不考慮觸發象限。

表1顯示了不同組件技術適用的不同象限，并且列出了構成直接驅動電路的電源極性一致性，如表1所示?？煽闯鲐?fù)電源適用于所有交流開關技術，但可控硅整流器除外。由于負輸出允許使用任何其他技術更改某一零件號，因此采用負輸出成為首選。

電源拓?fù)浣Y(jié)構易對輸出極性產生影響

如果微控制器（MCU）供應正電壓并采用微處理器觸發第三象限的雙向可控硅、ACST或ACS，就會出現問題。如表1所示，在這種情況下確實不能進行直接控制。此外，開關電源（SMPS）經常用于適應不同的待機功耗指令或標準。由于具有正輸出的開關電源是低輸出電流脫機轉換器最常用的拓?fù)浣Y(jié)構，因此主要根據降壓轉換器的選型來進行開關電源的選型。

但在許多應用中僅須控制交流開關，因此應施加負電壓。而降壓-升壓轉換器允許負輸出。這種拓?fù)浣Y(jié)構與降壓轉換器同樣易于實現。此外，對于降壓-升壓轉換器，由于其要求使用降壓拓?fù)浣Y(jié)構，因此不需要增加輸出負載電阻或輸出穩壓管。實際上，對于降壓，輸出電容器在每次MOSFET接通期間都會充電，從而在無負載或較小負載的情況下導致輸出過高。

降壓-升壓轉換器的效率及最大輸出電流應低于降壓轉換器，而輸出電容器應大于降壓轉換器。實際上，對于降壓轉換器，所有電感電流都為輸出電容器充電，而對于降壓-升壓轉換器，電感電流則僅在續流期間為輸出電容器充電。但230V的交流/12V直流轉換器占空比較低，且降壓和降壓-升壓性能之間的差異不大。

如果兩個拓?fù)浣Y(jié)構配有相同的電抗組件，那么它們的效率類似。

雖然帶有負輸出的開關電源可供使用，但我們?nèi)詫⒄敵鲎鳛槭走x。在待機模式下，正輸出的功率消耗更低。實際上，我們發現正線性穩壓器的內部功耗在50μA范圍內，而負穩壓器的一般功耗約為2mA。

這種靜態電流極大影響了開關電源的待機功耗。采用正輸出的另一原因在于3.3V微控制器的廣泛推廣，但卻很難找到功耗較低的精確3.3V負穩壓器。

因此，應采用圖2的示意圖，將負電源的優勢和正穩壓器的優勢結合起來。在該示意圖中，意法半導體旗下ST715M33R正穩壓器的最大靜態電流為5.5μA，用于顯示「負」15V輸出提供的3.3V電源實現情況，而該「負」15V輸出可以來自使用VIPer06電路的降壓-升壓轉換器或反馳式電源轉換器（Flyback Converter）。這樣，微控制器便可減弱來自T1635T-8雙向可控硅、T系列第三象限組件的電流。

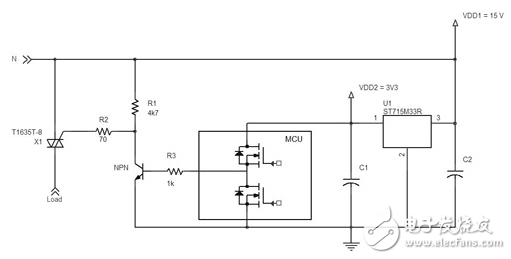

圖2　用于雙向可控硅控制電路負電壓的正穩壓器。
