穩壓利用電路的調整作用使輸出電壓穩定的過程稱為穩壓。

　　穩壓電路在輸入電壓、負載、環境溫度、電路參數等發生變化時仍能保持輸出電壓恒定的電路。這種電路能提供穩定的直流電源，廣為各種電子設備所采用。

　 ?電路穩壓器的基本組成

? ? ? ? 調整元件、基準電壓電路、取樣電路、比較放大電路

　　穩壓電源分類穩壓電源的分類方法繁多，按輸出電源的類型分有直流穩壓電源和交流穩壓電源；

? ? ?開關型電路穩壓器電路解析?

　　穩壓電路與負載的連接方式分有串聯穩壓電源和并聯穩壓電源；按調整管的工作狀態分有線性穩壓電源和開關穩壓電源；按電路類型分有簡單穩壓電源和反饋型穩壓電源，等等。如此繁多的分類方式往往讓初學者摸不著頭腦，不知道從哪里入手。其實應該說這些看似繁多的分類方法之間有著一定的層次關系，只要理清了這個層次自然可以分清楚電源的種類了。

　　開關型穩壓電源的原理可用圖1的電路加以說明。它由調整管、濾波電路、比較器、三角波發生器、比較放大器和基準源等部分構成。

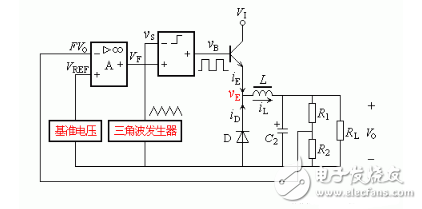

　　圖1 開關型穩壓電源原理圖

　　三角波發生器通過比較器產生一個方波vB，去控制調整管的通斷。當調整管導通時，向電感充電。當調整管截止時，必須給電感中的電流提供一個泄放通路。續流二極管 D 即可起到這個作用，有利于保護調整管。根據電路圖的接線，當三角波的幅度小于比較放大器的輸出時，比較器輸出高電平，（輸出波形中電位水平高于高電平最小值的部分，對方波而言，相當方波存在的部分）。對應調整管的導通時間為ton；反之為低電平，（輸出波形中電位水平低于低電平最大值的部分，對方波而言，相當方波不存在的部分）。對應調整管的截止時間為toff 。

　　為了穩定輸出電壓，應按電壓負反饋方式引入反饋，以確定基準源和比較放大器的連線。設輸出電壓增加，F(xiàn)VO增加，比較放大器的輸出VF減小，比較器方波輸出toff增加，調整管導通時間減小，輸出電壓下降。起到了穩壓作用。

　　各點波形見圖2。由于調整管發射極輸出為方波，有濾波電感的存在，使輸出電流iL為鋸齒波，趨于平滑。輸出則為帶紋波的直流電壓。

　　忽略電感的直流電阻，輸出電壓VO即為vE的平均分量。于是有

　　q 稱為占空比，方波高電平的時間占整個周期的百分比。在輸入電壓一定時，輸出電壓與占空比成正比，可以通過改變比較器輸出方波的寬度（占空比）來控制輸出電壓值。這種控制方式稱為脈沖寬度調制（PWM）。

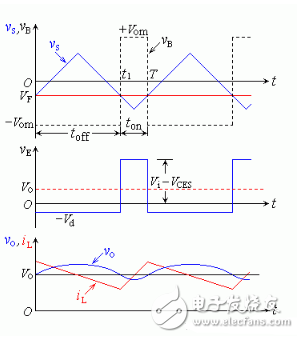

　　圖2 開關電源波形圖

　　由以上分析可以得出如下結論：

　　1． 調整管工作在開關狀態，功耗大大降低，電源效率大為提高；

　　2． 調整管在開關狀態下工作，為得到直流輸出，必須在輸出端加濾波器；

　　3． 可通過脈沖寬度的控制方便地改變輸出電壓值；

　　4． 在許多場合可以省去電源變壓器；

　　5． 由于開關頻率較高，濾波電容和濾波電感的體積可大大減小。
