串聯穩壓器電路介紹

　　串聯型穩壓電路屬直流穩壓電源中的一種，在實際應用電路中應用非常廣泛。如我們平常常用的78或79系列三端穩壓器也是屬于它的一種。

　　整流濾波后的電壓是不穩定的電壓，在電網電壓或負載變化時，該電壓都會產生變化，而且紋波電壓又大。所以，整流濾波后，還須經過穩壓電路，才能使輸出電壓在一定的范圍內穩定不變。在這里我們就用串聯型穩壓電路對其進行穩壓。

　　集成線性：如果將前述的串聯型穩壓電源電路全部集成在一塊硅片上，加以封裝后引出三端引腳，就成了三端集成穩壓電源了。正電壓輸出的78××系列，負電壓輸出的79××系列。其中××表示固定電壓輸出的數值。如：7805、7806、7809、7812、7815、7818、7824等，指輸出電壓是+5V、+6V、+9V、+12V、+15V、+18V、+24V。79××系列也與之對應，只不過是負電壓輸出。這類穩壓器的最大輸出電流為1.5A，塑料封裝（TO-220）最大功耗為10W（加散熱器）；金屬殼封裝（TO-3）外形，最大功耗為20W（加散熱器）。

　　線性串聯：這種穩壓電路的主回路由調整管T與負載相串聯構成，且T工作在線性狀態，故稱為線性串聯式穩壓電路。輸出電壓Vo=VI-VCE，其變化量由反饋網絡取樣，并經放大電路（A）放大后去控制調整管T的基極電壓，從而改變調整管T的VCE大小。當輸入電壓VI增加（或負載電流Io減?。r(shí)，導致輸出電壓Vo增加，隨之反饋電壓VF=R2Vo/（R1+R2）=FvVo也增加（Fv為反饋系數）。VF與基準電壓VREF相比較，其差值電壓經比較放大電路放大后使調整管的VB和IC減小，于是調整管T的c-e間電壓VCE增大，使Vo下降，從而維持Vo基本恒定。顯然，這是電壓負反饋電路基本性能。

　　TL431介紹

　　TL431是可控精密穩壓源。它的輸出電壓用兩個電阻就可以任意的設置到從Vref（2.5V）到36V范圍內的任何值。該器件的典型動態阻抗為0.2Ω，在很多應用中用它代替穩壓二極管，例如，數字電壓表，運放電路，可調壓電源，開關電源等。

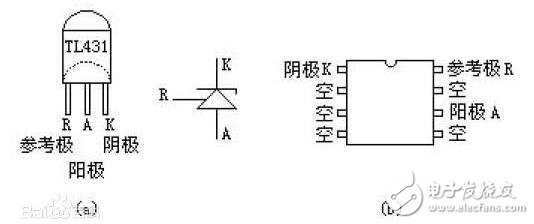

　　TL431是一種并聯穩壓集成電路。因其性能好、價格低，因此廣泛應用在各種電源電路中。其封裝形式與塑封三極管9013等相同，如圖a所示。同類產品還有圖b所示的雙直插外形的。知道了串聯穩壓器電路和TL431的原理，我們?cè)賮?lái)看看由TL431構成的串聯穩壓器電路是什么樣子的。

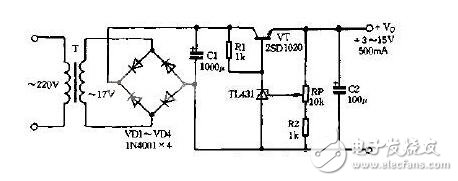

　　由TL431構成的串聯穩壓器電路
