tl431簡介

　　TL431是可控精密穩壓源。它的輸出電壓用兩個電阻就可以任意的設置到從Vref（2.5V）到36V范圍內的任何值。該器件的典型動態阻抗為0.2Ω，在很多應用中用它代替穩壓二極管，例如，數字電壓表，運放電路，可調壓電源，開關電源等。

　　tl431封裝

　　TL431是一種并聯穩壓集成電路。因其性能好、價格低，因此廣泛應用在各種電源電路中。其封裝形式與塑封三極管9013等相同，如圖a所示。同類產品還有圖b所示的雙直插外形的。

　　封裝形式：TO - 92、SOT - 89、SOT - 23

　　tl431參數

　　三端可調分流基準源

　　可編程輸出電壓：2.495V~36V

　　電壓參考誤差：±0.4% ，典型值@25℃（TL431B）

　　低動態輸出阻抗：0.22Ω（典型值）

　　溫度補償操作全額定工作溫度范圍

　　負載電流1.0毫安--100毫安。

　　全溫度范圍內溫度特性平坦，典型值為50 ppm/℃，

　　最大輸入電壓為37V

　　最大工作電流150mA

　　內基準電壓為2.495V（25°C）

　　tl431特點

　　1. 輸出電壓最高到 40V

　　2. 動態輸出阻抗低，典型值為 0.2Ω

　　3. 陰極電流能力為 0.1mA~100mA

　　4. 全溫度范圍內溫度特性平坦，典型值為 50ppm/℃

　　5. 噪聲輸出電壓低

　　6. 快速開態響應

　　7. ESD 電壓為 2000V

　　輸出電壓計算公式：UO=2.5*{1+（R1/R2）}

　　TL431內部結構

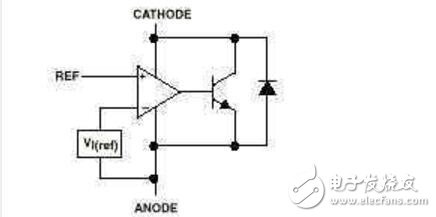

　　TL431的具體功能可以用圖c的功能模塊示意。由圖可以看到，VI是一個內部的2.5V的基準源，接在運放的反向輸入端。由運放的特性可知，只有當REF端（同向端）的電壓高于VI（2.5V）時，三極管中才會有電流通過，同相輸入電壓少于2.5V時，三極管處于截止?fàn)顟B(tài)（理想狀態下），隨著REF端電壓的微小變化，通過三極管圖1的電流將從1mA到100mA變化。當然，該圖絕不是TL431的實際內部結構，但可用于分析理解電路。

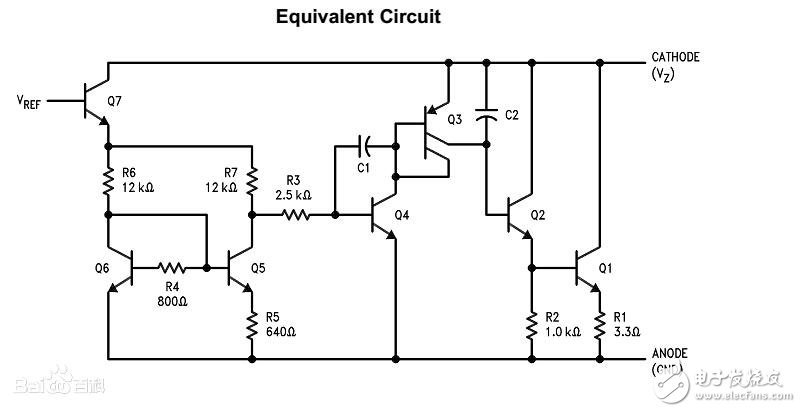

　　TL431內部等效電路如圖圖d

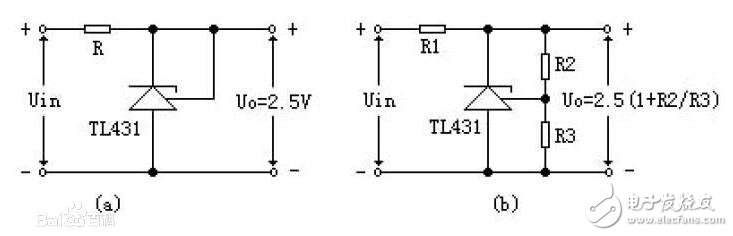

　　TL431可等效為一只穩壓二極管，其基本連接方法如下圖所示。下圖a可作2.5V基準源，下圖b作可調基準源，電阻R2和R3與輸出電壓的關系為U0=（1+R2/R3）2.5V具體工作原理：當輸入電壓增大，輸出電壓增大導致了輸出采樣增圖d大，這時內部電路通過調整使得流過自身的電流增大，這也就使得流過限流電阻的電流增大，這樣限流電阻的壓降增大，而輸出電壓等于輸入電壓減限流電阻壓降，輸入電壓增大與限流電阻壓降增大使得輸出電壓減小 ，實現穩壓。

　　TL431的具體功能可以用如圖1的功能模塊示意。

　　由圖可以看到，VI是一個內部的2.5V基準源，接在運放的反相輸入端。由運放的特性可知，只有當REF端（同相端）的電壓非常接近VI（2.5V）時，三極管中才會有一個穩定的非飽和電流通過，而且隨著REF端電壓的微小變化，通過三極管 圖1 的電流將從1到100mA變化。當然，該圖絕不是TL431的實際內部結構，所以不能簡單地用這種組合來代替它。但如果在設計、分析應用TL431的電路時，這個模塊圖對開啟思路，理解電路都是很有幫助的，本文的一些分析也將基于此模塊而展開。

　　恒壓電路應用

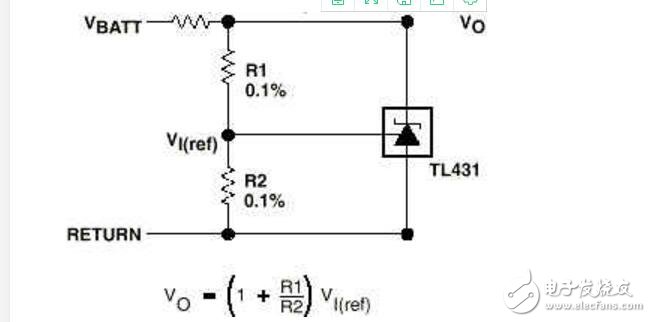

　　前面提到TL431的內部含有一個2.5V的基準電壓，所以當在REF端引入輸出反饋時，器件可以通過從陰極到陽極很寬范圍的分流，控制輸出電壓。如圖2所示的電路，當R1和R2的阻值確定時，兩者對Vo的分壓引入反饋，若V o增大，反饋量增大，TL431的分流也就增加，從而又導致Vo下降。顯見，這個深度的負反饋電路必然在VI等于基準電壓處穩定，此時Vo=（1+ R1/R2）Vref。選擇不同的R1和R2的值可以得到從2.5V到36V范圍內的任意電壓輸出，特別地，當R1=R2時，Vo=5V。需要注意的是，在選擇電阻時必須保證TL431工作的必要條件，就是通過陰極的電流要大于1 mA 。

　　個電路并不太實用，但它很清晰地展示了該器件的工作原理在應用中的方法。將這個電路稍加改動，就可以得到在很多實用的電源電路，如圖3，4。

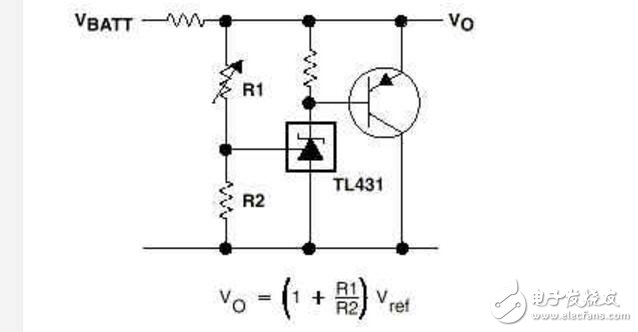

　　圖3 大電流的分流穩壓電路

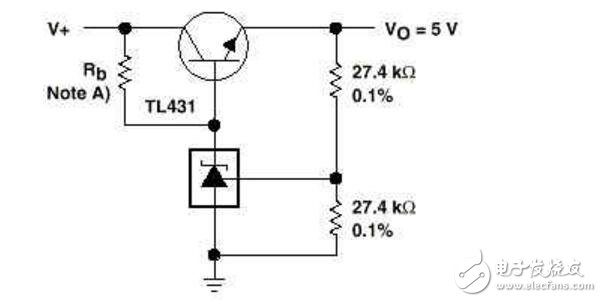

　　圖4 精密5V穩壓器

　　恒流電路應用

　　由前面的例子我們可以看到，器件作為分流反饋后，REF端的電壓始終穩定在2.5V，那么接在REF端和地間的電阻中流過的電流就應是恒定的。利用這個特點，可以將TL431應用很多恒流電路中。

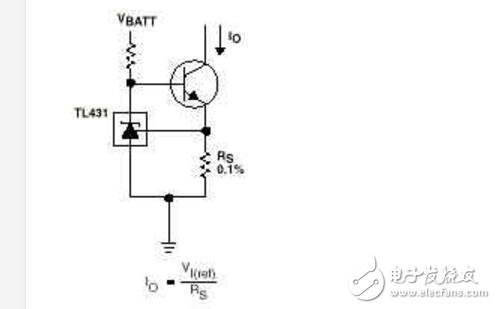

　　如圖是一個實用的精密恒流源電路。原理很簡單，不再贅述。但值得注意的是，TL431的溫度系數為30ppm/℃，所以輸出恒流的溫度特性要比普通鏡像恒流源或恒流二極管好得多，因而在應用中無需附加溫度補償電路。

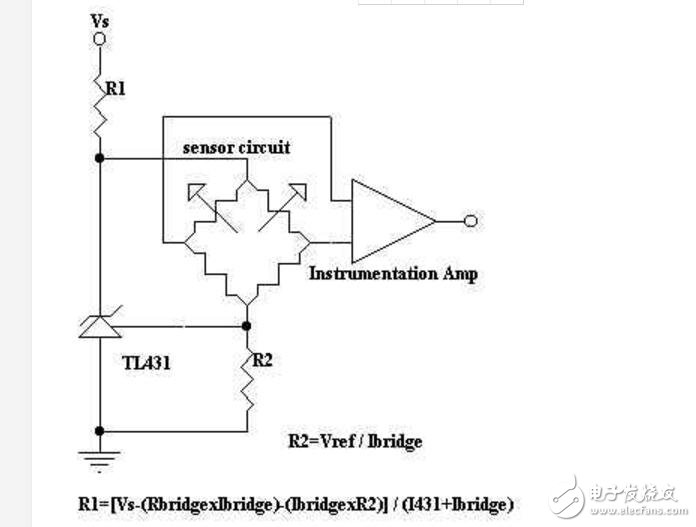

　　圖下面就介紹一個用該器件為傳感器電橋提供恒定偏流的電路，如圖。

　　這是一個已連成橋路的硅壓傳感器的前級處理電路。Vref/R2的值應設為電橋工作所必要的恒定電流，該電流值通常會由傳感器制造商提供。流經TL431陰極的電流由R1和電源電壓Vs決定，在應用中通常讓它等于橋路電流，但一定要注意大于1mA。

　　由于TL431非常易于實現恒壓或恒流，而且有很好的溫度穩定性，因此很適合于儀表電路、傳感器電路等設計應用。

　　可控分流特性的應用

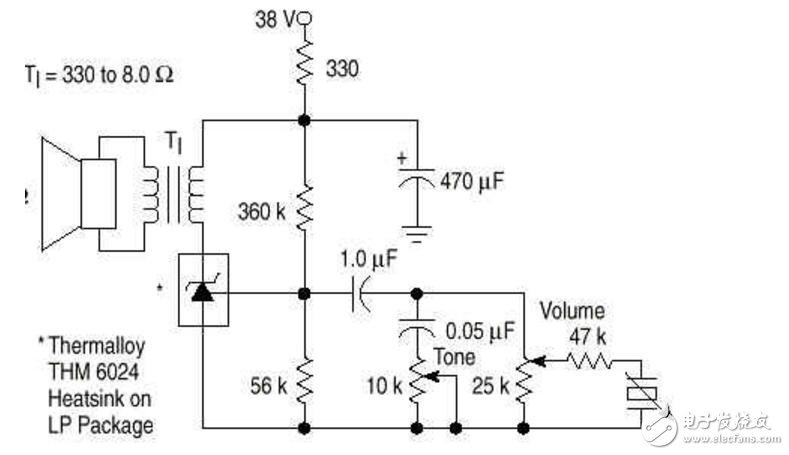

　　由第1節介紹的功能模塊圖，當REF端的電壓有微小變化時，從陰極到陽極的分流將隨之在1～100mA內變化。利用這種可控分流的特性，可以用小的電壓變化控制繼電器、指示燈等，甚至可直接驅動音頻電流負載。如圖7是此應用的一個簡單400mW單聲道功率放大電路。

　　在開關電源上的應用

　　在過去的普通開關電源設計中，通常采用將輸出電壓經過誤差放大后直接反饋到輸入端的模式。這種電壓控制的模式在某些應用中也能較好地發揮作用，但隨著技術的發展，當今世界的電源制造業大多已采用一種有類似拓?fù)浣Y(jié)構的方案。此類結構的開關電源有以下特點：輸出經過TL431（可控分流基準）反饋并將誤差放大，TL431的沉流端驅動一個光耦的發光部分，而處在電源高壓主邊的光耦感光部分得到的反饋電壓，用來調整一個電流模式的PWM控制器的開關時間，從而得到一個穩定的直流電壓輸出。

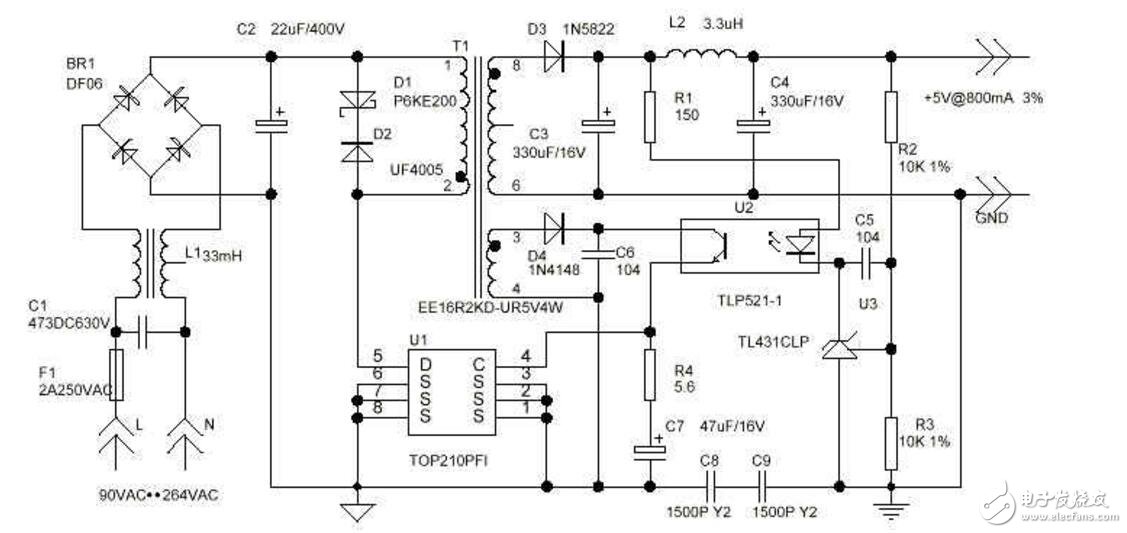

　　上圖是一個實用的4W開關型5V直流穩壓電源的電路。該電路采用了此種拓?fù)浣Y(jié)構并同時使用了TOPSwitch技術。圖中 C1、L1、C8和C9構成EMI濾波器，BR1和C2對輸入交流電壓整流濾波，D1和D2用于消除因變壓器漏感引起的尖峰電壓，U1是一個內置 MOSFET的電流模式PWM控制器芯片，它接受反饋并控制整個電路的工作。D3、C3是次極整流濾波電路，L2和C4組成低通濾波以降低輸出紋波電壓。 R2和R3是輸出取樣電阻，兩者對輸出的分壓通過TL431的REF端來控制該器件從陰極到陽極的分流。這個電流又是直接驅動光耦U2的發光部分的。那么當輸出電壓有變大趨勢時，Vref隨之增大導致流過TL431的電流增大，于是光耦發光加強，感光端得到的反饋電壓也就越大。U1在接受這個變大反饋電壓后將改變MOSFET的開關時間，輸出電壓隨改變而回落。

　　事實上，上面講述的過程在極短的時間內就會達到平衡，平衡時Vref=2.5V，又有R2= R3，所以輸出為穩定的5V。這里要注意的是，不再能通過簡單地改變?nèi)与娮鑂2、R3的值來改變輸出電壓，因?yàn)樵陂_關電源中每個元件的參數對整個電路工作狀態的影響都會很大。按圖中所示參數時，電路可在90VAC～264VAC（50/60Hz）輸入范圍內，輸出+5V，精度優于±3%，輸出功率為 4W，最大輸出電流可達0.8A，典型變換效率為70%。
