什么是線性穩壓器

　　線性穩壓器使用在其線性區域內運行的晶體管或 FET，從應用的輸入電壓中減去超額的電壓，產生經過調節的輸出電壓。所謂壓降電壓，是指穩壓器將輸出電壓維持在其額定值上下 100mV 之內所需的輸入電壓與輸出電壓差額的最小值。正輸出電壓的 LDO（低壓降）穩壓器通常使用功率晶體管（也稱為傳遞設備）作為 PNP.這種晶體管允許飽和，所以穩壓器可以有一個非常低的壓降電壓，通常為 200mV 左右;與之相比，使用 NPN 復合電源晶體管的傳統線性穩壓器的壓降為 2V 左右。負輸出 LDO 使用 NPN 作為它的傳遞設備，其運行模式與正輸出 LDO 的 PNP設備類似。

　　線性穩壓器的突出優點是具有最低的成本，最低的噪聲和最低的靜態電流。它的外圍器件也很少，通常只有一兩個旁路電容。新型線性穩壓器可達到以下指標：30μV 輸出噪聲、60dB PSRR、6μA 靜態電流及100mV的壓差。線性穩壓器能夠實現這些特性的主要原因在于內部調整管采用了P溝道場效應管，而不是通常線性穩壓器中的PNP晶體管。P溝道的場效應管不需要基極電流驅動，所以大大降低了器件本身的電流；另一方面，在采用PNP管的結構中，為了防止PNP晶體管進入飽和狀態降低輸出能力，必須保證較大的輸入輸出壓差；而P溝道場效應管的壓差大致等于輸出電流與其導通電阻的乘積，極小的導通電阻使其壓差非常低。當系統中輸入電壓和輸出電壓接近時，線性穩壓器是最好的選擇，可達到很高的效率。所以在將鋰離子電池電壓轉換為3V 電壓的應用中大多選用線性穩壓器，盡管電池最后放電能量的百分之十沒有使用，但是線性穩壓器仍然能夠在低噪聲結構中提供較長的電池壽命。

　　線性穩壓器的工作原理

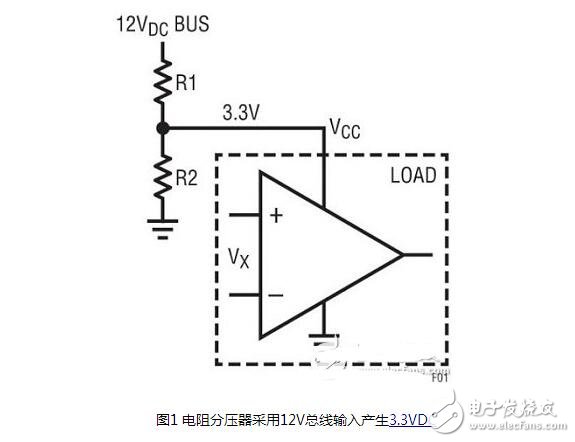

　　我們從一個簡單的例子開始。在嵌入式系統中，可從前端電源提供一個12V總線電壓軌。在系統板上，需要一個3.3V電壓為一個運算放大器（運放）供電。產生3.3V電壓最簡單的方法是使用一個從12V總線引出的電阻分壓器，如圖1所示。這種做法效果好嗎？回答常常是“否”。在不同的工作條件下，運放的VCC引腳電流可能會發生變化。假如采用一個固定的電阻分壓器，則IC VCC電壓將隨負載而改變。此外，12V總線輸入還有可能未得到良好的調節。在同一個系統中，也許有很多其他的負載共享12V電壓軌。由于總線阻抗的原因，12V總線電壓會隨著總線負載情況的變化而改變。因此，電阻分壓器不能為運放提供一個用于確保其正確操作的3.3V穩定電壓。于是，需要一個專用的電壓調節環路。如圖2所示，反饋環路必需調整頂端電阻器R1的阻值以動態地調節VCC上的3.3V.　　

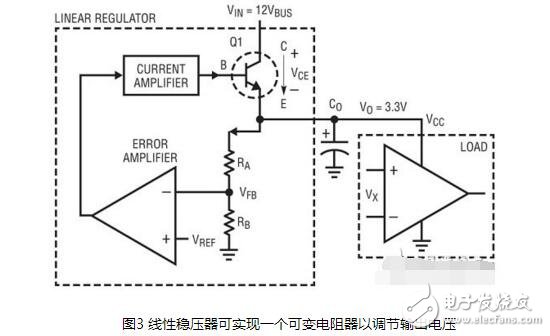

　　此類可變電阻器可利用一個線性穩壓器來實現，如圖3所示。線性穩壓器使一個雙極性或場效應功率晶體管（FET）在其線性模式中運作。這樣，晶體管起的作用就是一個與輸出負載相串聯的可變電阻器。從概念上說，如需構建反饋環路，可由一個誤差放大器利用一個采樣電阻器網絡（RA和RB）來檢測DC輸出電壓，然后將反饋電壓VFB與一個基準電壓VREF進行比較。誤差放大器輸出電壓通過一個電流放大器驅動串聯功率晶體管的基極。當輸入VBUS電壓下降或負載電流增大時，VCC輸出電壓下降。反饋電壓VFB也將下降。因此，反饋誤差放大器和電流放大器產生更多的電流并輸入晶體管Q1的基極。這將減小電壓降 VCE，因而使VCC輸出電壓恢復，這樣一來VFB=VREF.另一方面，如果VCC輸出電壓上升，則負反饋電路采取相似的方式增加VCE以確保3.3V 輸出的準確調節?？傊?，VO的任何變化都被線性穩壓器晶體管的VCE電壓所消減。所以，輸出電壓VCC始終恒定并處于良好調節狀態。

　　線性穩壓器的特點/作用

　　電容是沒有穩壓功能的！它在電源濾波電路里所起到的作用是蓄能提升直流電壓有效值和濾除殘余交流成分！與穩壓是兩個概念 ！穩壓是 由穩壓管二極管或散極管及穩壓集成電路電路來實現的 ！

　　有整流電路輸出的并不是真正的直流電壓而是由單方向半波組成的單向脈動電壓！它不但有強度變化的跳躍！還包含了殘余的交流及諧波成份！這樣的直流電源是無法使精密的電子電路正常工作的！我們知道電容器的特性就是能容納大量的電荷！而且還能釋放！同時它又是交流電的放行者！我們把足夠大容量的電容并接在整流輸出的兩端！它的充電蓄能作用就有了用場！它首先是把輸出端的單向波脈動電壓高充低放地拉到一個近似于平滑的電壓值！同時也增強了電源輸出的電流負荷性能！再者就是它還能將電源里殘余的交流及諧波成份回路入地！這就是電容在電源濾波里的作用！

　 ? 穩壓器的抗短路能力包括承受短路的耐熱能力和承受短路的動穩定能力兩個方面。

　　壓差和接地電流值定了后就可確定穩壓器適用的設備類型。五大主流線性穩壓器每個都具有不同的旁路元件（passelement和獨特性能，電壓差和接地電流值主要由線性穩壓器的旁路元件（passelement確定。分別適合不同的設備使用。

　　即使沒有輸出電容也相當穩定，它比較適合電壓差較高的設備使用，規范NPN穩壓器的優點是具有約等于PNP晶體管基極電流的穩定接地電流。但較高的壓差使得這種穩壓器不適合許多嵌入式 設備使用。

　　NPN旁路晶體管穩壓器是一種不錯的選擇，對于嵌入式應用而言，因為它壓差小，容易使用。不過這種穩壓器仍不適合具有很低壓差要求的電池供電設備使用，因為它壓差不夠低。高增益NPN旁路管可使接地電流穩定在幾個毫安，而且它公共發射極結構具有很低的輸出阻抗。

　　其中的旁路元件就是PNP晶體管。輸入輸出壓差一般在0.30.7V之間。因為壓差低，PNP旁路晶體管是一種低壓差穩壓器。因此這種PNP旁路晶體管穩壓器非常適合電池供電的嵌入式設備使用。不過它大接地電流會縮短電池的壽另外，PNP晶體管增益較低，會形成數毫安的不穩定接地電流。因為采用公共發射極結構，因此它輸出阻抗比較高，這意味著需要外接特定范圍容量和等效串聯電阻（ESR電容才干夠穩定工作。

　　穩壓器LM7815兩端的電容容量的選擇

　　電子愛好者常用78xx穩壓器制作穩壓電源。在用78xx制作輸出電壓固定的穩壓電源時，都要用到輸入濾波電容C1和輸出濾波電容C2，那么C1和C2的容量應如何選擇呢？在選用濾波電容C1和C2時，如果C1和C2的容量選擇過大，一方面，會增加穩壓電源的造價；另一方面，在電源開機的瞬間，由于電容的容量過大，充電電流也會很大，帶來很大的沖擊電流。實驗表明：電容的濾波能力并不隨電容容量的增大而線性增大，當濾波電容的容量增大到一定值時，再增大濾波電容的容量，電容的濾波能力增加也極小。

　　如果C1和C2的容最選擇過小，電源輸出電壓的紋波較大，那么，在用78xx制作輸出電壓固定的穩壓電源時，輸入濾波電容和輸出濾波電容應該選擇多大的容量呢？經過多次實驗總結出附表所示的數據，供廣大的電子愛好者參考。

　　輸入濾波電容C1的容量都比輸出濾波電容C2的容最大，C1比C2大的好處是，當附圖中A點和B點同時斷開時，由于C1的容量大于C2的容量，這樣就避免了C2對78xx進行反向充電，對78xx有一定的保護作用。

　　沒有特定的容量大小的，應取決于負載。

　　一般最起碼輸入端、輸出端都得有0.1μF的濾波電容。實際則要根據負載大小、工作頻率、紋波要求來計算和選取。

　　另外7815的輸入電壓一般是DC35V，有些高壓型號有50V以上的，但是肯定沒法直接接220整流后的輸出。還需要有一級降壓的，一般是通過變壓器將220VAC降為十幾VAC，再進行整流。

　　整流管注意電流足夠、電壓能頂住、發熱能承受。
