1、引言

　　現實應用中有時需要能將較低的直流電壓轉換成輸出較高電壓且允許較大電流輸出的升壓直流電源。電源電路正朝著功耗小，輸出電壓穩定，體積小、重量輕，轉化效率高，節能等方面發展，本文基于xl6009設計開關升壓穩壓電源具有上述優點，有一定的實用價值。

　　2、電路設計思路

　　基于xl6009開關升壓穩壓電源的原理框圖如圖1所示，直流電源輸出24V的電壓分別送給基于xl6009設計的兩個開關升壓電源模塊，兩個開關升壓電源分別將送來的24V的直流電壓升至36V的輸出電壓共同對同一載供電。為了提高電源的性能，特別是保證電源有較大的輸出功率采用兩個升壓模塊并聯對負載供電。兩個電源模塊對負載供電的電流比例設定為1：1，供電電流的比例可通過分別對升壓模塊的輸出電壓微調實現。

　　圖1基于XL6009升壓開關穩壓電源原理框圖

　　3、芯片X6L009介紹

　　芯片XL6009的內部結構圖如圖2所示。芯片xL6009的引腳圖如圖3所示。其中1腳是接地端;2腳是使能端（高電平輸出電壓，低電平不能輸出電壓）;3腳是開關信號輸出端;4腳是輸入端;5腳是反饋端。

　　圖2XL6009的內部結構

　　圖3xL6009的引腳圖

　　芯片x16009調節器是一寬輸入范圍，電流模式，能夠產生正或負輸出電壓的直流/直流轉換器。它可以被配置為一升壓反激式SEPIC或反相轉換器。

　　芯片x16009由功率N溝道MosFET管和固定頻率振蕩器構成，電流模式結構在寬范圍輸入和輸出電壓下穩定工作。芯片x16009調節器的特性：
（1）輸入電壓范圍v5至32v;
（2）利用一只反饋引腳可將輸出電壓設置為正也可設置為負;
（3）電流模式控制提供了優良的瞬態響應;
（4）1.2v5參考電壓可調模式;
（5）固定400kHz的開關頻率;
（6）最大4A開關電流;
（7）sw引腳實現過電壓保護;
（8）效率高達到94度。

　　4、開關升壓電源電路工作原理

　　基于芯片XL6009構成的開關升壓電源電路如圖4所示。將輸入直流電壓（VI）給芯片的4腳和2腳，此時2腳處于高電平，使3腳可以輸出，同時通過5腳的反饋電壓實現對輸出電壓大小的調節。其中在IC1模塊中輸出電壓U0=1.25*（1十Rl/時，在IC2的模塊中輸出電壓V0=1.25*（1十R3/R4）。其中Rl和R3都為50K的可調電位器，通過調節Rl和R3，一方面控制輸出電壓，使電壓輸出恒定36伏特左右，另一方面還可實現兩個升壓模塊對負載供電電流的比例為1：1。

　　圖4XL6009開關升壓并聯供電系統

　　5、電路性能測試

　　5.1、測試開關升壓電源所需儀器（如表1所示）

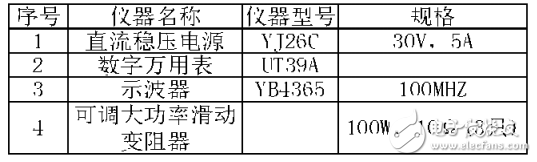

　　表1開關升壓電源測試所用儀器

　　5.2、開關升壓電源空載輸出電壓的測試

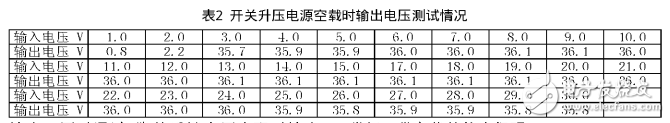

　　開關升壓電源空載時輸出電壓測試情況如表2所示。從表1可以看出：開關升壓電源輸出電壓為36伏特，輸入電壓范圍較大，輸入電壓從3伏特開始電源就能輸出穩定的36伏特的電壓。

　　5.3、開關升壓電源負載調整率測試

　　從表3可知：開關升壓電源負載調整率為0.28%，輸出電流I0從0.2A到2A的變化過程中，輸出電壓值幾乎恒定不變，穩壓特性非常好，帶負載的能力很強。

　　表3開關升壓電源負載調整率測試情況

　　6、結論

　　該開關升壓電源對輸入電壓的調整能力強，輸出功率較大，帶負載能力強，效率較高，輸出電壓可調。該電源性能優良，有一定的實用價值。
