磷酸鐵鋰電池充電器CN3059的原理應用

磷酸鐵鋰電池是一種用磷酸鐵鋰（LiFePO4）材料作電池正極、用石墨作電池負極的新型鋰離子電池。關于該電池的詳細介紹請參看本刊9期磷酸鐵鋰動力電池一文。
磷酸鐵鋰電池的標稱電壓是3.2V、終止充電電壓是3.6±0.05V、終止放電電壓是2.0V。該電池與鋰 離子電池一樣要求恒流、恒壓充電，充電率范圍是0.2～1C。
　　上海如韻電子有限公司在自主開發出單節鋰電子充電器芯片CN3052及CN3056后，2007年又開發出性能更好的單節磷酸鐵鋰充電器芯片CN3058及CN3059，滿足了市場的需求。本文將介紹CN3059。
　　特點與應用
　　CN3059是一種對單節磷酸鐵鋰電池進行恒流、恒壓充電的充電器IC。用該IC組成的充電器主要特點：充電電流可由一外設電阻RISET設定，最大充電電流可達1A；輸入電壓4～6V，可采用USB接口或4.5～6V輸出電壓（輸出電流1000～1500mA）的AC/DC適配器供電；充電器電路簡單、外圍元器件少、成本低；對過放電（電池電壓＜2.0V）的電池有小電流預充電模式；內部有功率器理電路，若芯片的結溫超過115℃時能自動降低充電電流作過熱保護，使用戶可設置較大的充電電流，以提高充電效率；有兩個LED分別作充電狀態指示及充電結束指示；有輸入電壓過低（＜3.61V）時的輸出鎖存功能、自動再充電功能、電池溫度監測功能；采用小尺寸、散熱增強性的10引腳DFN封裝；充電溫度范圍0～45℃或0～65℃(由充電電池參數決定)。
　　CN3059是磷酸鐵鋰電池的專用充電器IC，但它還有一個獨特的特點：外設一個電阻RVSET，它可以增加恒壓充電的輸出電壓。利用這個獨特的特點，可以組成簡易的3節鎳氫電池充電器及4V鉛酸電池充電器或鋰離子電池充電器。
　　由CN3059組成的充電器適合充? 0.5～4Ah的磷酸鐵鋰電池。其應用領域：礦燈、LED應急燈、警示燈；車模、船模、航模及電動玩具；在照相機中，用3.2V磷酸鐵鋰電池替代一次性3V鋰電池（型號為CR123A），其外廓尺寸相同；通信裝置；小型醫療儀器及野外測試儀器；小型電動工具等。另外，可采用CN3059組成充3節鎳氫電池及4V鉛酸電池的充電器等。
封裝、引腳排列及功能

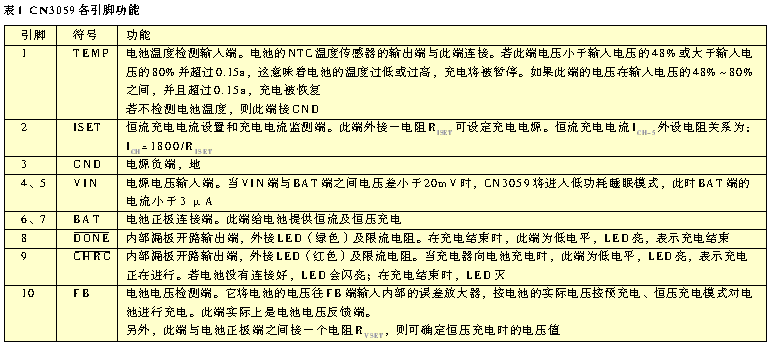

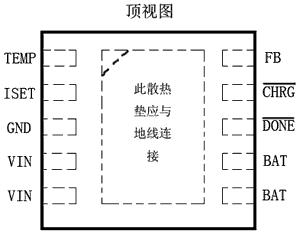

　　CN3059采用散熱增強型10引腳小尺寸DFN封裝，其引腳排列如圖1所示，各引腳功能如表1所示。

圖1 CN3059引腳圖

主要參數
　　CN3059的極限參數：各引腳的電壓范圍為-0.3～6.5V；BAT引腳與GND短路時間可連續；靜電擊穿電壓為2kV；最高結溫為150℃；焊接溫度為300℃（10s）。
　　CN3059的電氣參數：電源輸入電壓范圍為4～6V；靜態電流典型值為650μA；低壓鎖存電壓為V_IN≤3.61V；預存電閾值電壓是電池電壓小于2.05V；恒壓充電電壓3.6V；充電結束閾值電壓（ISET端電壓）為0.22V；睡眠模式閾值電壓為V_IN－V_BAT≤20mV；睡眠模式解除閾值電壓為V_IN－V_BAT≥50mV；TEMP端高溫閾值電壓為80%V_IN，低溫閾值電壓為48% VIN。
典型應用電路
　　采用CN3059組成磷酸鐵鋰電池充電器電路與由CN3056組成的鋰離子充電器電路相比，前者有兩個突出的優點：①精確檢測充電電池的電壓，充電電池的終止充電電壓控制得更精確，使電池充的更滿；②采用在FB端與電池正極之間加接一個電阻R_VSET，使充電器除能充磷酸鐵鋰電池外，也可簡單地組成充鉛酸電池及鎳氫電池，擴展了充電器功能。下面分別介紹這2種典型應用電路。
1充磷酸鐵鋰電池電路

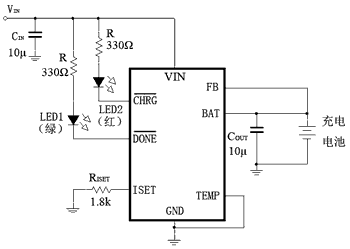

　充電電池型號為26650，容量為2800mAH，采用1000mA恒流電充電（其充電率約0.36C），充電器電路如圖2所示。

圖2 磷酸鐵鋰電池充電電路
　　充電器采用輸出直流電壓5V、輸出電流1500mA的AC/DC適配器作電源。用紅色LED作充電狀態指示燈，用綠色LED作充電結束指示燈。設定恒流充電電流I_CH=1000mA，則R_ISET為：
R_ISET=1800V/1A=1.8kΩ? （1）
　　CIN(10μF)及COUT(10μF)是為保證充電器工作穩定的輸入及輸出電容，可采用多層陶瓷電容器（MLCC）。

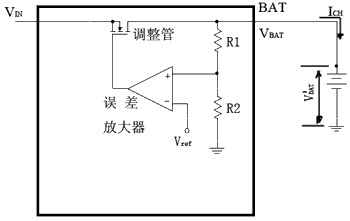

　　這里重點介紹精確電池電壓檢測電路。圖3是一般電池電壓檢測電路，圖4是精確電池電壓檢測電路。圖3中，BAT端外接充電電池，內接由R1、R2組成的電阻分壓器，其中間點為輸入誤差放大器，根據充電電池的實際電壓來對電池進行預充電、恒流充電及恒壓充電。若在恒流充電時的充電電流為I_CH、B_AT端的電壓為V_BAT，電池的電壓為V’_BAT。若BAT端到電池正極之間的金屬連接線的電阻為△R，則I_CH電流從BAT端到電池正極間的電壓降V_DROP =I_CH×△R，則V_BAT=I_CH×△R+V’_BAT (V’_BAT＜V_BAT）。充電電流越大，則V_BAT與V’_BAT的差值越大。輸入到誤差放大器的電壓是V_BAT的分壓而不是V’_BAT的分壓，因此產生電池實際電壓的檢測誤差。

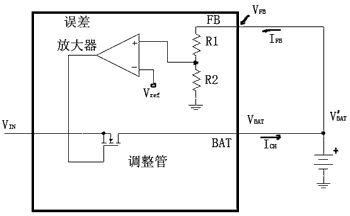

　　再看圖4電路，BAT端向電池充電。另外，由電池正極加一條連接到FB端，將電池電壓通過R1、R2分壓器后輸入誤差放大器。

圖3 一般電池電壓檢測電路

圖4 精確電池電壓檢測電路
　　粗看起來，F(xiàn)B端、電池正極端及BAT端是同電位的。但要注意的是從BAT端流到電池正極的電流是I_CH，若連接線電阻為△R，其壓差V_DROP=I_CH×△R；而若從電池正極流入FB的電流是I_FB，連接線電阻也為△R，則V’_BAR－V_FB的壓差為I_FB×△R。因?yàn)镮_CH往往是0.xA～1A，而I_FB≈3μA ，所以V_BAT與V’_BAT的壓差較大，而V’_BAT與V_FB之間的壓差甚小（V_BAT＞V’_BAT＞V_FB），用V_FB端反饋到誤差放大器的電壓與電池的實際電壓更接近，即檢測電池電壓更精確。這一種精確測量方法也稱為開爾文檢測法（KeLvin）。用這方法精確檢測電池電壓可使電池的終止充電電壓更精確，電池也沖的更滿。
2 充4V鉛酸電池或3節鎳氫電池或鋰離子電池的電路

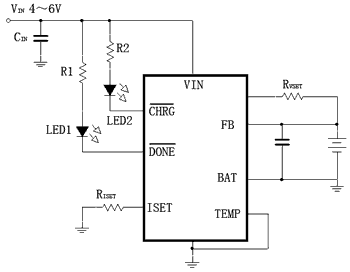

　　在FB端與電池正極之間加一個R_VSET電阻，可以調節恒壓充電的電壓這一特點，則除充磷酸鐵鋰電池外，還可組成簡易4V鉛酸電池或3節鎳氫電池充電器，電路如圖5所示。

圖5 鉛酸電池或鎳氫電池充電器電路
　　設定的終止充電電壓V_bat與R_VSET的關系為：
V_bat（V）=3.6（V）+3.04×10-6（A）×R_VSET（Ω）??????????? （2）
　　由于這種簡易充電器設定了終止充電電壓，所以在充電過程不會產生過充電的情況，即充電是安全的。但由于不同種類的電池有各自的充電程式及終止充電的檢測方法，因此用CN3059組成的簡易充電器在充滿程度上需要差一些。另外，在充3節鎳氫電池時，由于充電器沒有每節電池均壓充電的電路，所充的電池應是同一種型號、同一公司生產、同一組使用的電池，否則會造成由于電池的內阻不同而產生的有的電池未充滿，有的電池已過充電的情況。不同充電電池的R_VSET值如表2所示。

　　為保證終止電壓的精度，采用的R_VSET應為1%精密電阻（E48、E96系列），溫度系數±100×10-6/℃。
圖6是一種充3.2V磷酸鐵鋰電池（S1打在下面）及充3.6V鋰離子電池（S1打在上面）的充電器電路。另外，它是恒流充電可選500mA（S2打在下面）或1000mA（S2打在上面）的充電電路。

圖6　3.2V磷酸鐵鋰電池及3.6V鋰離子電池充電器電路
