現在，大多數手持式設備都采用了兩種電池充電器，一種是線性充電器，另一種是開關充電器。線性充電器已有較長的歷史，充電方式比較簡單有效，噪聲很小，且沒有太多外部元件。但是，隨著便攜式設備越來越復雜，新功能層出不窮，高容量電池的需求就更加強烈。線形充電器的缺點是功耗太大，特別是在設備邊充電邊使用的時候尤為明顯，此時產生的熱量可能損壞系統或電池。

　　可供選擇的有開關充電器或開關模式電池充電器IC，它可以使用盡可能少的電量，為電池提供更高的電流。從過往經驗來看，這類IC一般會存在一些噪聲問題。此外，前幾代的開關式充電器還需要一些外部元件。

　　然而，開關式電池拓?fù)浣Y(jié)構的優勢也是顯而易見。這些優勢包括更高的效率和更低的功耗，還有更短的充電時間。此類裝置還能利用較高的輸入電壓充電，使用成本較低的非穩壓適配器。還可以提高來自限流電流源的充電電流。

　　開關充電器通常在輕負載運行時會產生噪聲，特別是在預處理過程中。隨著噪聲的減少，開關充電器會進入脈沖跳躍(pulse skipping)模式運行。在脈沖跳躍模式中，PWM頻率異步變化。目前開發的電池充電器IC，可以在使用開關充電器時提供高充電電流，且對系統的熱影響非常小，而在低電流充電模式下切換到線性充電器，以減少噪聲。這種可提供線性模式的PWM開關模式充電器可以在全恒流(快速充電)條件下實現高效率。開關充電器可利用PWM開關穩壓器控制高達2A的恒流充電。當電池處于預處理過程以及恒壓尖峰充電模式快結束時，設備會自動轉換到線形模式，以降低噪聲，并利用開關模式加快充電。一旦充電電流值低于300mA，線性模式會完全啟動，開關轉換器產生的噪聲就會消除。

　　但是，現在充電技術有了進一步的發展。例如，一種用于新型手持式設備的單節鋰離子/聚合物電池充電器解決方案，它的充電電流高達1A，具備先進的電充滿顯示功能，可以實現全程充電系統監控。符合USB標準的100mA/500mA充電電流設置有助于實現可編程預充電和快速充電。許多產品還具備電池溫度監測功能，以確保安全充電。

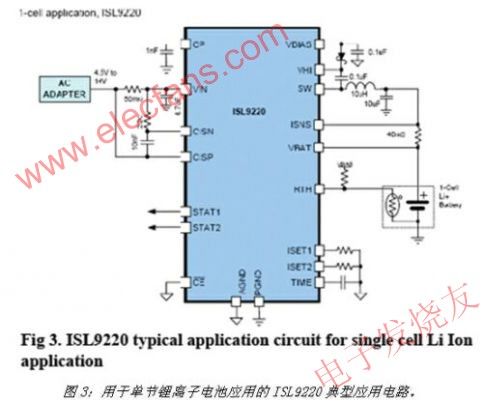

　　Intersil等公司正在開發新一代充電器IC技術。這些完全集成的解決方案非常適合緊湊型應用，還能為高功率應用提供充電控制功能。目前，充電電壓精度能達到0.5%，較前幾年的1%有很大改善。開關頻率可達3MHz，而且新型開關充電器可提供高達2A的充電電流，最新的一個應用實例是ISL9220，它適用于一節和兩節鋰離子電池應用。

　　另外，新設計還可以限制泄漏，目前在沒有加上輸入功率時，典型的泄漏電流已低于0.5uA。而且這些改進還可以用于更小的封裝，如4mm×4mm QFN或2mm×2mm CSP，以節省手持式設備的設計空間。

　　最新的電池充電器IC還能夠監視輸入電壓、電池電壓和充電電流。當三個參數中任意一個超出特定限額時，該IC就會關閉內部N溝道MOSFET，使充電系統停止對電池充電。利用這些重要的器件可以靈活地提高效率，這對持續增長、功能不斷擴充的移動、手持式產品是至關重要的。
