充電開始后，bqZ2根據BAT和TS的輸入來判斷電池電壓和溫度是否正常，如果電池電壓和溫度超出快速充電的條件范圍，bq2002將以TM端決定的速率開始涓流充電，反之，就開始進行快速充電。采用BQ2002的快速充電器原理電路:

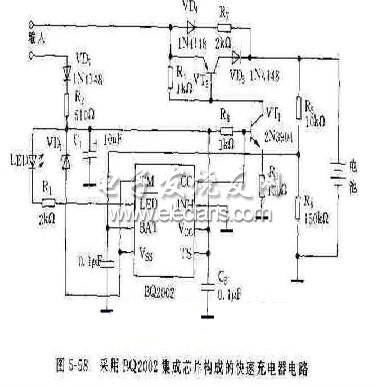

采用BQ2002的快速充電器原理電路
