為了保證安全生產，需要對很多設備進行在線監測，如電力系統的輸電線路，輸電桿塔等。但是，由于這些設備安裝在野外，監測裝置不能采用市電進行供電，供電問題成為一個難題。太陽能電是發展最為迅速的一種綠色能源，太陽能作為清潔的可再生能源，越來越受到人們的重視，利用太陽能對這些監測裝置進行供電，是一種行之有效的辦法。

　　本文設計的太陽能供電電源，由光伏電池、鋰電池、鋰電池充電管理單元、超級電容器組成。在陽光充足的情況下，利用太陽能對鋰電池進行充電，并輸出穩定電壓，向用電裝置供電；當陽光不足或陰雨天氣時，利用鋰電池作為后備電源向用電裝置供電；同時，采用超級電容器，利用其功率密度大的特點，使電源的負載適應能力(尤其是大功率脈動負載)有較大的提高。

　　1 BQ24200的主要特點

　　BQ24200是用于限流應用的單節鋰粒子電池充電管理芯片。其對鋰電池進行充電，如果電池電壓低于內部低電壓閥值時，首先是預充電階段，采取涓流充電方式對電池進行充電，這樣可修復深度放電的電池；預充電結束后，在內部限制的電流以下，以最大電流對電池進行充電，直到電池充電到期望的電壓值充電過程結束。

　　B024200的基本特征和參數哺如下：

　　1)特別的設計使其具有電流限制功能；

　　2)充電時，需要很低的電壓降落，適合于需要低電壓降落的焦炭和石墨電極單節鋰離子電池充電設計；

　　3)內部集成500 mA功率晶體管；

　　4)內部電壓調整精度為0．5％；

　　5)電池插入和移除檢測；

　　6)具有預充電功能；

　　7)輸入電壓低時自動進入睡眠模式；

　　8)具有充電狀態指示或用于主機狀態檢測接口指示；

　　9)帶有溫度監測功能。

　　2 BQ24200的內部結構和引腳功能

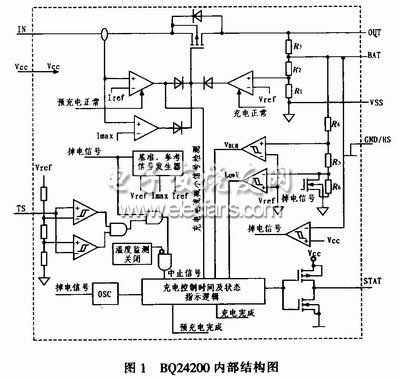

　　BQ24200的內部結構如圖1所示。

?

　　引腳功能：

　　IN：連接到內部P溝道功率晶體管源極。
　　OUT：連接到內部P溝道功率晶體管漏極。
　　BAT(Battery voltage sense)：電池電壓傳感器輸入，連接到電池的正極。
　　TS(Temperature sense input)：外部電池溫度監測回路輸入。
　　STAT(Charge status output)：不同充電狀態指示。
　　VCC(Supply voltage input)：電源輸入。
