　　遲滯型轉換器被廣泛用于驅動新興照明應用中的LED。這種轉換器非常容易使用，其拓?fù)浣Y(jié)構也相當穩定，因此已經成為高效感應式開關穩壓器解決方案的首選。這種簡單拓?fù)淇梢杂迷谠S多不同配置中，有時甚至可以超越它們的一般使用范圍。不過仍有不少問題需要解決，而理解這種轉換器的局限性也有助于提高系統性能。

　　本文將通過不同電路配置實例詳細介紹這種轉換器的拓?fù)浣Y(jié)構，并討論一些內在的問題及這些問題對某些特殊應用的影響。

　　拓?fù)浣Y(jié)構

　　遲滯型轉換器實際上采用的是一種開關(on-off)拓?fù)浣Y(jié)構。它可以用在降壓、升壓或降壓-升壓配置中，而它的超強穩定性使它最適合用于降壓型LED驅動應用，因?yàn)檫t滯型轉換器可以在一個振蕩周期內穩定下來，而像PWM控制器通常需要數十個周期才能穩定下來。遲滯型轉換器的特性體現在控制機制、精度、頻率、占空比和傳播時延等方面。

　　參考圖1，控制是基于預先確定滯后電壓的比較器而實現的。LED中的電流通常用電阻(Rsense)測量，其數值一般在比較器設定的上下門限值之間變化。門限值的設置要在測量精度/抗噪聲性能和效率之間取得平衡。典型的滯后電壓在50mV到250mV之間。

?

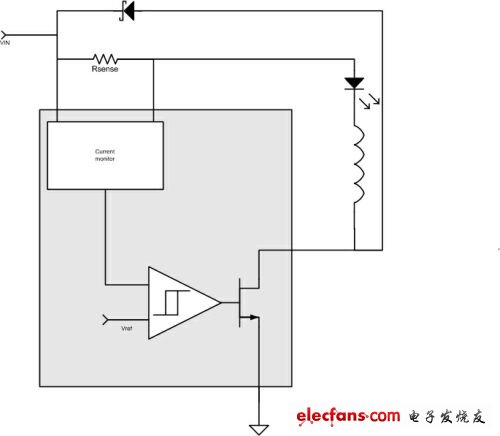

　　圖1：遲滯型降壓轉換器。

　　振蕩頻率則取決于許多因素，其中電感選擇是最重要的。遲滯型轉換器的關鍵特點之一是：它們是自振蕩的。這意味著頻率將隨輸入電壓、LED電流和要驅動的LED數量的變化而變化。然而，這種轉換器經常運行在連續模式，這意味著電感永遠不會飽和，也不會完全耗盡電流。這種固有的穩定性意味著遲滯型轉換器可以工作在很寬的電壓范圍，不需要用外部元件進行補償。就像許多PWM拓?fù)湟粯?，這種轉換器對占空比范圍也沒有限制。

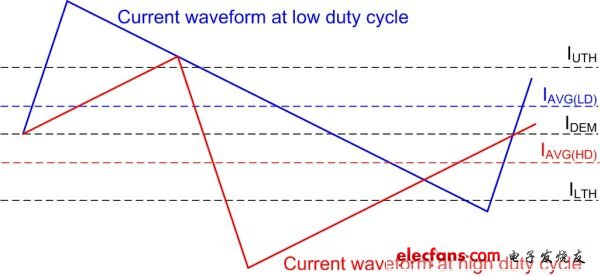

　　然而，占空比確實會影響精度。占空比主要受制于輸入電壓和輸出電壓的比值，而輸入輸出電壓比又取決于給定輸入電壓所驅動的LED數量。例如30V的高輸入電壓驅動單個3V LED的情況，此時的占空比是10%。而30V電壓驅動9個3V LED(27V正向電壓)時的占空比為90%。第二種情況會有較高的效率。這兩種特例都存在這樣的問題，即LED電流是從50%占空比的滯后(紋波)檢測電壓平均得到的，近似于三角關系。在這種極限占空比情況下，傳播時延和過沖等因素會導致電流與要求值產生偏差，如圖2所示。當占空比小于20%或大于80%時，通常不太可能做到嚴格的電流控制。

?
