1.2 模糊PID的實現
　　DC轅AC逆變電源控制的主要是輸出電壓及頻率的準確性。頻率的準確性由PWM發生器決定（它是一個存貯在存儲器內的一個正弦輸出表格），只要觸發計算準確就能達到設計要求。負載的變化使輸出電流產生變化，對于一定脈寬輸出的DC轅AC電源來說，勢必導致輸出電壓的變化。因此采用模糊控制規則根據不同的渣e渣和渣ec渣，對PID控制器的參數kp、ki、kd進行在線自整定來調節輸出電壓。模糊控制器的輸入變量是偏差絕對值渣E渣、偏差變化率絕對值渣EC渣，
　　模糊控制器的輸出是PID 控制器的比例增益系數KP、積分增益系數KI和微分增益系數KD。本文采用CRI（Compositional Rule of Inference）推理法設計模糊規則，為了在實時控制中避免關系矩陣的合成運算，先在脫機狀態下把所有可能的輸入和輸出情況計算出來，形成一張控制表去執行控制，控制表是以整數形式表示的，為了能產生控制表，在CRI推理法中把語言變量的論域轉換成有限整數的論域，本質上是把連續論域離散后產生離散論域。采用式（5）可以將連續域離散化到整數論域N。

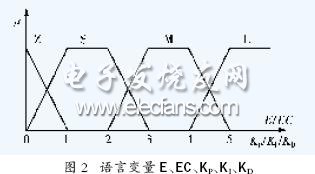

　　本文中，各語言變量的擋數均為4 擋（零、小、中、大），因此取整數論域N 為{0，1，2，3，4，5，6}。此時，如圖2所示，可取語言變量值4擋如下：
　　大（L）———取在5、6附近
　　中（M）———取在3、4附近
　　?。⊿）———取在1、2附近
　　零（Z）———取在0附近
　　在本文中利用CRI法推理時，控制過程是用查控制表來產生控制量的，在控制表中，模糊偏差量渣E渣、模糊偏差變化率渣EC渣，PID控制器的模糊比例增益系數KP、模糊積分增益系數KI和模糊微分增益系數KD都是用其對應整數論域的元素來表示的。對于單個實時精確量利用式（5），得到的結果再四舍五入，就求出了對應整數論域的相應元素，從而實現了輸入量的模糊化。
　　

　　針對不同的e 和ec，kp，ki，kd的整定原則為：
　　1）當渣e渣較大時，為使系統具有較好的跟蹤性能，應取較大的kp與較小的kd，同時為避免系統響應出現較大的超調，應對積分作用加以限制，通常取ki=0。
　　2）當渣e渣和渣ec渣中等大小時，為使系統具有較小的超調，kp應取小一些，在這種情況下，kd的取值對系統的影響較大，應取小一些，ki的取值要適當。
　　3）當渣e渣較小時，為使系統具有較好的穩定性能，kp和ki 均應取大些，同時為避免系統在設定值時出現振蕩，并考慮系統抗干擾的性能，當渣ec渣較大時，kd
　　可取小些；渣ec渣較小時kd可取得較大些。

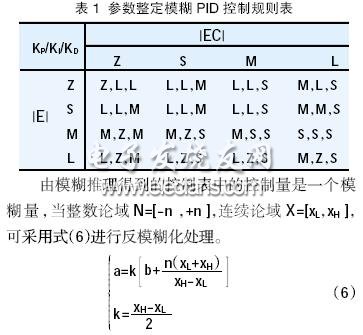

　　根據以上整定原則和總結工程設計人員的技術知識和操作經驗，建立了表1所列的模糊規則表。
　　

　　式中：k 為模糊控制中對模糊量進行反模糊化時的比例因子。
