引言

　　太陽能光伏發電是利用光伏效應將太陽的光能轉變?yōu)殡娔艿囊环N發電方式。雖然光伏效應的發現已經有近200年的歷史，但我國較大規模的利用是從上個世紀八十年代才開始。近年來，由于節能和環保意識的加強，太陽能光伏發電日益受到重視。

　　尤其是從2008年開始，國家出臺了新的能源政策，更使得太陽能光伏發電產業如火如荼地發展。對光伏發電設備的研究也進入了一個高潮，相關論文的數量驟增。

　　隨著近年來無電地區居民對光伏發電系統的需求也不斷提高，逆變器已經成為光伏發電系統的必備部件。這些地區居住分散、交通不便，一旦出了故障，極難維修。因此對控制一逆變器的要求是功能簡單，堅固耐用。相對于高頻逆變器而言，工頻逆變器能夠耐受比較復雜的負載條件，故障率較低。本文介紹的就是一種用單片機控制的控制一工頻逆變器。

　　1? 整機結構及主要部件

　　戶用型太陽能光伏發電系統主要用于無電地區居民家庭的電力供應。它一般由太陽能電池組件、蓄電池、控制一逆變器這三個主要部分組成（圖1）。

　　控制一逆變器又可分為控制器和逆變器兩部分?？刂破鞯墓δ苁菍π铍姵氐某浞烹娺M(jìn)行管理，并對直流負載供電。逆變器的功能是將直流電轉變?yōu)榻涣麟姡┙o交流負載使用。

?

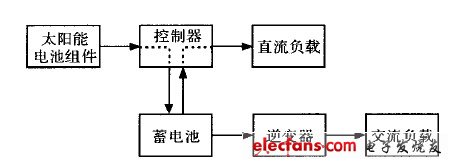

圖1太陽能光伏發電系統的組成

　　1.1 設計依據

　　戶用太陽能光伏控制一逆變器，應當具有以下基本功能：

　　（1）對蓄電池的充放電進行管理，即根據蓄電池的電壓確定充電方式（直充或PWM即脈寬調制式充電）；達到充滿閾值時完全停止充電；根據蓄電池的環境溫度來調整充滿閾值；在蓄電池降低到欠壓閾值時停止放電。

　?。?）提供直流／交流輸出的過載保護，根據過載程度的不同，確定啟動保護的時刻。

　?。?）提供直流／交流輸出的短路保護，一旦短路發生，立即切斷振蕩信號和電源。

　?。?）提供必要的方式來指示機器的工作狀態。

　　依靠硬件電路也可以實現上述功能，但存在著控制精度不高，調節比較麻煩等缺點。而用單片機進行控制，不但可以克服這些缺點，而且能夠提供更多的功能，如定時和分路輸、智能化的保護功能、根據蓄電池的電量（一般是根據電壓）進行充放電管理、根據需要重新設定各種閾值等。因此，研發者通常在設計中大都采用單片機。

　　1.2 電路結構

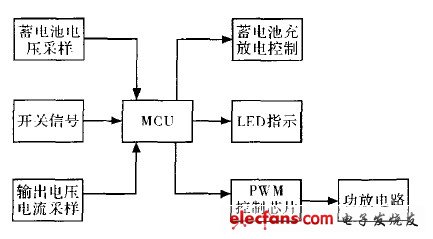

　　圖2是樣機的電路框圖。從圖中可以看出，MCU處于樣機的中心位置。蓄電池電壓、開關信號及輸出電流和電壓被采樣入MCU。MCU按照預先寫入的程序，經過運算后輸出蓄電池管理、電路保護等控制信號和LED指示信號。這些功能的實現，還需要有A／D轉換、溫度采集、PWM信號產生、時間控制等電路的支持。PWM控制芯片給功放管提供一個脈寬可以調制的驅動信號（這個信號與充電的PWM信號不同，后者是由MCU產生的），以保持輸出電壓的穩定。另外，PWM控制芯片還與MCU一道實現過載和短路保護的功能。功放采用4只MOS.

　　FET組成全橋電路，保證系統有足夠的輸出。

?

圖2控制一逆變器的整體結構

　　1.3 MCU

　　樣機選用的C8051F330是一款完全集成的混合信號片上系統型MCU，內置高速流水線結構的CIP一51內核、768字節片內RAM和8KB可在系統編程的FLASH存儲器、17個I／O端口、帶模擬多路器的16通道單端或差分輸人10位ADC、溫度傳感器、高精度可編程的25MHz內部振蕩器、4個通用的16位定時器、可編程計數器／定時器陣列（PCA）及其他數字資源。因此，這款芯片可完全滿足控制一逆變器的要求。

　　C8051F330除了具有豐富的數字資源外，還有兩個非常有用的特點。一個是SiliconLabs二線（C2）開發接口，它允許使用安裝在最終應用系統上的產品MCU進行非侵入式（不占用片內資源）、全速、在系統調試。另一個是優先權交叉開關譯碼器，它按照預先設定的優先權，靈活地給片內各數字資源分配端口引腳。此外，C8051系列的芯片與8051完全兼容，因此可以很方便地進行開發和應用。
