本文設計了一種機車空調機組用多逆變器控制系統，與原有空調電源逆變器控制系統相比，有體積小、重量輕、數據交換方便、運行可靠、利于維修等優點。

1 系統工作原理：

?

? 圖1 逆變器控制系統結構圖

?? 由圖1可知，上位微機控制電路是該系統的核心控制部分，通過CAN總線將控制指令傳給逆變器控制電路，逆變器控制電路根據控制指令產生不同頻率的SPWM信號控制逆變器工作；逆變器控制電路將各逆變器實際工作狀態、故障信號等通過CAN總線上報給上位微機控制電路。

2 逆變器控制電路及控制方案

2.1 逆變器控制電路

逆變器控制芯片選用凌陽科技公司2005年推出的新一代16位單片機SPMC75F2413A。其內部集成了能驅動電機的PWM發生器、多功能捕獲比較模塊、BLDC電機驅動專用位置偵測接口、兩相增量編碼器接口等硬件模塊，以及多功能I/O口、同步和異步串行口、ADC、定時計數器等功能模塊，利用這些硬件模塊支持，SPMC75可以實現諸如家電用變頻驅動器、標準工業變頻驅動器、多環伺服驅動系統等復雜應用。SPMC75F2413A集成了兩個電機控制PWM輸出定時器—MCP（Motor Control PWM）定時器：MCP3、MCP4。每一個MCP定時器都可以獨立輸出三相六路的PWM波形，非常適合于控制交流感應電機、無刷直流電機等各種電機。選用此款單片機可極大縮小控制電路體積，從而減小整個空調電源的體積，增加系統的集成性和可靠性。本系統選用定時器MCP4輸出SPWM信號。

?圖4 濾波后逆變器輸出波形

3 通訊系統控制方案

為了適應機車上復雜的電磁環境，滿足逆變器控制系統通訊的要求，本系統中使用工業現場總線（CAN總線）進行控制信號、反饋信號的傳輸。

CAN總線特點：

◆ CAN采用多主方式工作模式，網絡上任一節點均可在任意時刻主動地向網絡上其他節點發送信息，而不分主從。

◆ CAN采用非破壞總線仲裁技術。當多個節點同時向總線發送信息出現沖突時，優先級較低的節點會主動地退出發送，而最高優先級的節點可不受影響地繼續傳輸數據，從而大大節省了總線沖突仲裁時間。

◆ CAN節點只需通過對報文的標識符濾波即可實現點對點、一點對多點及全局廣播等幾種方式傳送接收數據。

◆ CAN的直接通信距離最遠可達10km；通信速率最高可達1Mbps。

◆ CAN的每幀信息都有CRC校驗及其他檢錯措施，具有極好的檢錯效果。

◆ CAN的通信介質可為雙絞線、同軸電纜或光纖，選擇靈活。

◆ CAN節點在錯誤嚴重的情況下具有自動關閉輸出功能，以使總線上其他節點的操作不受影響。

3.1 通訊系統硬件電路設計

???????????????????????

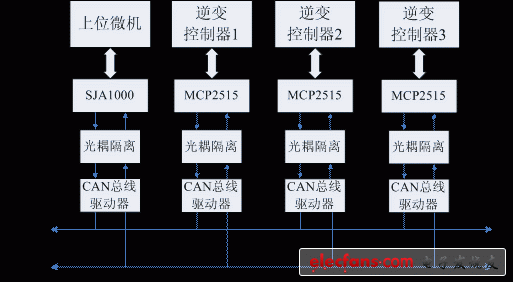

圖5 通訊系統硬件電路框圖

由圖5可知，上位微機CAN總線節點硬件電路主要分為四個部分：?jiǎn)纹瑱C(jī)C8051F020、獨立CAN通訊控制器SJA1000、CAN總線驅動器82C250和高速光耦6N137。單片機C8051F020負責SJA1000的初始化，通過控制SJA1000實現數據的接收和發送等通信任務。

為了增強CAN總線節點的抗干擾能力，SJA1000的TX0和RX0并不是直接與82C250的TXD和RXD相連，而是通過高速光耦6N137后與82C250相連，這樣就很好的實現了總線上各CAN節點間的電氣隔離。82C250與CAN總線的接口部分也采用了一定的安全和抗干擾措施。82C250的CANH和CANL引腳各自通過一個電阻與CAN總線相連，電阻可起到一定的限流作用，保護82C250免受過流的沖擊。CANH和CANL與地之間并聯了兩個小電容，可以起到濾除總線上的高頻干擾和一定的防電磁輻射的能力。

逆變器CAN總線節點硬件電路與上位微機CAN總線節點硬件電路結構基本相同，只有CAN通訊控制器選用MCP2515代替了SJA1000，逆變器控制芯片SPMC75F2413A通過SPI接口與該器件連接。使用標準的SPI讀/寫指令以及專門的SPI命令來讀/寫所有的寄存器。通過SPI接口設置寄存器中的相應位或使用發送使能引腳均可啟動發送操作。通過讀取相應的寄存器可以檢查通訊狀態和錯誤。器件上有一個多用途中斷引腳及各接收緩沖器的專用中斷引腳，用于指示有效報文是否被接收并載入接收緩沖器。器件還有三個引腳，用來啟動將裝載在三個發送緩沖器之一中的報文立即發送出去。

3.2 通訊系統軟件設計

通過軟件設計，完成系統的通訊功能。CAN節點初始化時，通過調用CAN初始化程序，實現對工作模式寄存器、波特率寄存器、驗收屏蔽寄存器、驗收濾波寄存器等的設置；當節點上的CAN控制器接收到數據幀、產生中斷信號時，單片機通過調用數據接收子程序，從CAN控制器的接收數據緩沖區中讀出相關的數據并釋放接收數據緩沖區；當CAN節點需要發送數據幀時，通過調用數據發送子程序，將要發送的數據寫入相應CAN控制器的數據發送緩沖區，并設置發送請求以啟動數據幀的發送；將保護信號和相關設定信號使用不同的數據幀加以傳送，如果逆變器數據幀的發送間隔超過了系統中的設定值時，便由上位微機通過發送遠程幀查詢相關的故障請求。

在制定相關數據幀的標識符時（系統中采用11位標準標識符）規定：標識符的前四位標識發出數據幀的單元地址；標識符的后4位標識要接收數據幀的節點地址。按照上面的方法，規定上位微機的CAN節點地址標識為4，逆變器1、2、3的節點地址標識分別為1、2、3，可得到圖6中的各相關數據幀的標識符。

????????

???????????????????? 圖6 系統CAN數據流程圖

CAN控制器初始化程序中，在設置CAN控制器的驗收屏蔽寄存器時，將標準標識符的高7位（ID10-ID4）設置為驗收濾波的無關位。這樣，CAN控制器在接收相關的數據幀時，對數據幀的發送節點的標識地址是不進行驗收濾波的，而僅僅對于數據幀接收節點的標識符進行判斷。當接收到的數據幀的標識符顯示本節點的標識地址時，便可進行接收，數據幀接收后再對發送節點的標志地址進行驗收，判斷數據幀的來源；否則不接收數據幀。采取這樣的驗收寄存器設置，可以十分靈活地實現前述的通訊協議，并在最大程度上減輕相關CAN節點在軟件設計上的復雜性，簡化程序，提高工作可靠性。

4 結語

?? 上述設計方案和實驗結果表明，以C8051F020和SPMC75F2413A為控制核心，以IPM集成模塊為主開關器件的空調電源逆變器控制系統設計方案是可行的。該逆變器控制系統控制方便、運行可靠，能夠滿足機車車載空調電源的要求。清晰、優化的軟件流程設計，使得該控制系統功能更強大、人性化。SPMC75F2413A的成功應用，使得該控制系統具有結構簡單、性能優化、動態響應速度快和可靠性高等優點。
