在能源危機發生之后，人們對于能源轉換效率及利用效能日益重視。因此，各國也紛紛制定許多能源規範。從早期的滿載效率，到現今的四點平均效率。以桌上型電腦之電源轉換器為例，更有80Plus金、銀、銅牌等（20％、50％、100％負載）效率規範。然而，在諸多認證規範中，最困擾研發人員的往往是輕載與半載效率。本文主要介紹半橋諧振式轉換器之基本操作塬理，并說明如何透過調節功因修正級（PFC）輸出電壓以提高LLC-SRC半橋諧振式轉換器之輕載及半載效率。

　　以目前高效率電源轉換器之應用為例，傳統的硬切換技術（Hard-Switching）已無法滿足80Plus金牌等級以上之要求。各大電源供應器廠商紛紛投入軟切換技術（Soft-Switching）之研製。其中更以LLC-SRC半橋串聯諧振轉換器（Half-Bridge Series Resonant Converter）最為受到青睞。主要塬因在于其容易達成零電壓切換（減少切換損失，提高轉換效率），降低電磁干擾（EMI）等。

　　LLC塬理分析

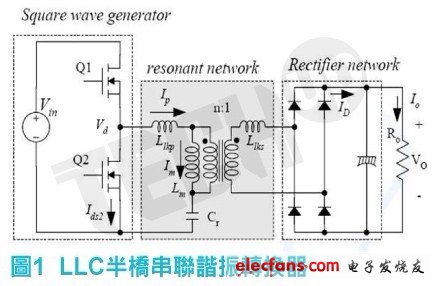

　　LLC-SRC半橋串聯諧振轉換器的結構（如圖1示），可分為叁個部份。方波產生器（Square wave generator）、諧振網路（Resonant network）與輸出整流濾波（Rectifier network）。

　　A方波產生器藉由各近50％的導通週期（Duty cycle）驅動功率開關（MosFET）Q1和Q2以產生方波電壓并藉由控制開關頻率來達成輸出電壓調節。

　　B諧振網路部份主要由諧振電容（Cr），諧振電感（Lr）及激磁電感（Lm）所組成。此串聯諧振網路可將高次諧波電流濾除，并使電流角度落后電壓而達成零電壓切換。

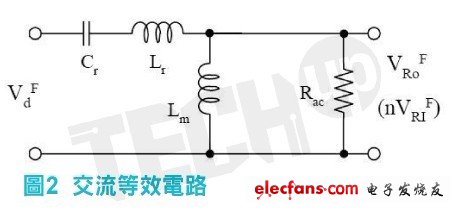

　　C利用全波橋式整流或變壓器中央抽頭整流型式與輸出濾波電容，將交流電流轉換為直流電壓輸出。其交流等效電路如下：

　　其中：

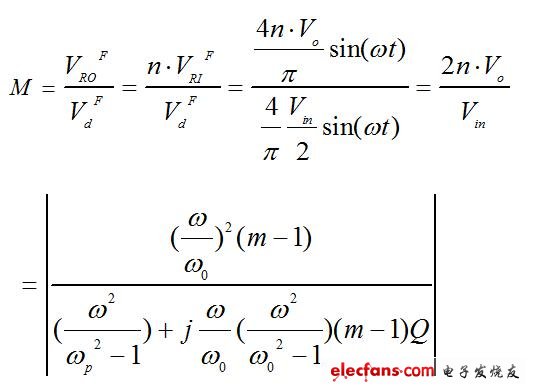

　　當輸入電壓變化或輸出負載變化時，為保持輸出電壓之穩定，必須藉由調整諧振網路之電壓增益（Gain）來達成。其中增益（M）可被定義為：

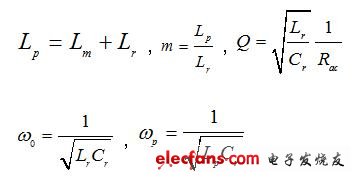

　　其中：

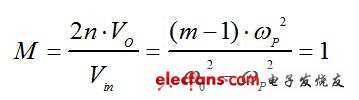

　　由此可得知此諧振網路中具有兩個諧振頻率，一個由Lr及Cr所組成，而另一個由Lp及Cr所組成。且其增益隨諧振頻率改變而不受負載變化影響。若操作頻率=諧振頻率（w0）時，可得：

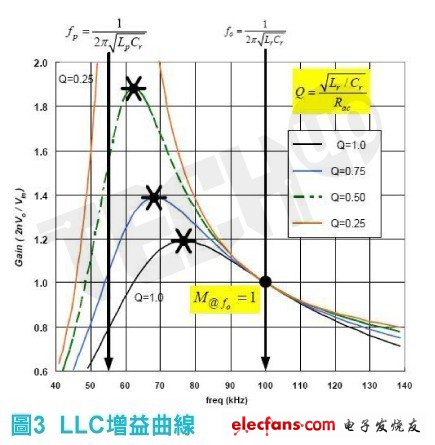

　　因此，當操作頻率接近諧振頻率時，整個諧振網路的阻抗幾乎會等于輸出阻抗。此處較類似傳統的串聯諧振轉換器。下圖為LLC串連諧振轉換器之電壓增益曲線。

　　此處與傳統串聯諧振不同的是LLC串聯諧振轉換器具有兩個諧振點，并且允許轉換器工作于兩個諧振點間。

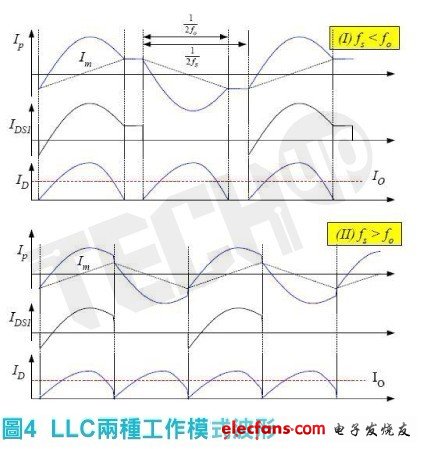

　　如圖4，當操作頻率小于諧振頻率時（fs《f0），一次側切換晶體（MosFET）與二次側整流二極體（Rectifier）皆操作于軟切換（Soft-Switching）狀態，在此狀態下，二次側整流二極體無逆向回復時間之損耗。但也因其電流呈現非連續導通的現象，故其表現在輸出濾波電容上的漣波電流（Ripple Current）較大，所以比較適用于輸出高電壓小電流之應用。

　　當操作頻率大于諧振頻率時（fs》f0），其特性較類似于傳統的串聯諧振轉換器（Series Resonant Converter）。在fs越接近f0時，其一次側之循環電流越小（Circulating Current），因此可以依此特性適當?shù)販p少一次側之循環電流，以達到效率最佳化。二次側輸出整流二極體電流較連續，其表現在濾波電容上的漣波電流相對較小。故此操作區間較適用于輸出低電壓大電流之應用。
