在電力電子技術的應用以及各種電源系統中，開關電源技術均處于核心地位，逆變器就是一種DC/AC的轉換器、它利用晶閘管電路，將電池組等直流電源轉化成輸出電壓和頻率穩定的交流電源。按照直流電源的性質來分類，逆變器可以分為電壓型逆變器和電流型逆變器;按照輸出端相數來分，逆變器可分為單相逆變器和三相逆變器，其中單相逆變器按結構可分為半橋型逆變器和全型逆變器。

　　隨著現代工業的快速發展，對電源容量的需求也越來越大。尤其在工廠商業用電系統、艦船集中供電系統、蓄電池后備供電系統以及電力系統等，大功率逆變器擁有著良好的應用前景。但是，在逆變器輸出電壓不變起的情況下，需要的輸出功率越大，逆變器流過的電流也就越大，這對功率器件的生產已經逆變器的控制都形成更大挑戰。

　　大功率逆變器的特點：

　　1、電路中各器件上流過的電流大，這給電路結構的選擇、電路元件的設計制造以及系統的控制帶來了很多問題。

　　2、電路中各元器件損耗的功率大，散熱問題比較嚴重。

　　3、電路中的感性器件和容性器件較大，因此電路的過壓過流保護;電磁干擾已經控制方法的設計都需要更加完善。

　　4、大功率逆變器要有良好的穩態和動態性能，在控制方法上也比一般的電力電子系統更加復雜。

　　隨著并網逆變器生產企業對防孤島試驗檢測裝置的大量需求，市場上已出現一些不法商販，將交流電源老化用的RLC負載，當作精密RLC負載銷售，以次充好謀取暴利。 主要表現為：所銷售的是三無產品---無認證證書、無計量檢測報告、無質量保證的老化負載，這些山寨公司一定會要求客戶先付款再發貨，產品無法通過金太陽認證標準驗收時，主動權已經不在用戶手上了。

　　根據光伏并網逆變器金太陽認證新標準CNCA/CTS 0004-2009A規定，要求出廠試驗檢測項目(包括防孤島效應保護試驗等共11個項目)，都必須配備相應檢測設備，否則無法獲得金太陽認證。

　　2012年2月，中國財政部、科技部及國家能源局聯合發布了《關于做好2012年金太陽示范工作的通知》。根據通知要求，對金太陽示范工程所采用的光伏逆變器的生產企業資質要求作出明確規定：“附件1---金太陽示范工程關鍵設備基本要求(2012年)(二)生產企業資質要求：1、在中華人民共和國注冊的獨立法人，注冊資本金在3000萬元人民幣以上。2、具有三年以上獨立生產、供應和售后服務的能力，2011年實際發貨量不低于50MWp(以海關報關單或銷售發票為準)。3、配備直流源、功率分析儀、示波器、電能質量分析儀、絕緣耐壓測試儀、殘余電流測試儀、漏電流測試儀、精密RLC可調負載等出廠檢驗設備”。

　　防孤島試驗檢測裝置 正確選型應該關注以下關鍵技術：

　　一、 關于諧振頻率的難點

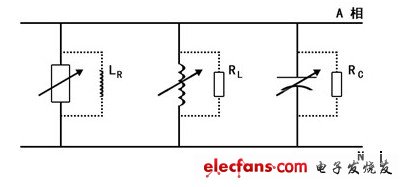

　　為了模擬孤島運行環境，需要RLC負載能夠精確產生一個穩定的基頻頻率(50Hz或60Hz)，諧振頻率公式 ，L與C一定要均衡，才能達到基頻頻率。為了高效率實施逆變器檢測，防孤島逆變器測試平臺在選型時一定要注意選擇一套可以穩定、快速、自動調試出基頻頻率的RLC負載。

　　二、 關于逆變器測試平臺輸出無功對諧振頻率的影響

　　所有被測光伏逆變器一定會有無功輸出，無功可能是容性，也可能是感性。關鍵是在實施防孤島效應保護試驗時，逆變器輸出無功功率一定要可以自動補償?shù)絉LC負載調試中，避免在試驗過程過欠頻觸發保護，導致測量結果錯誤。所以一定要注意選擇一套可以自動補償逆變器輸出無功功率的RLC負載。

　　三、 關于寄生量對測量結果的影響

　　如果試驗的電感負荷比電容大，諧振頻率會大于50Hz，電感負荷比電容小，諧振頻率會小于50Hz，而RLC負載的元器件寄生量過大，會導致諧振頻率偏差，L與C每偏差3%，會導致諧振頻率偏差0.8 Hz. 深圳菊水BB公司等生產的RLC負載，通常寄生量在5%左右，根本無法滿足孤島試驗。
