加熱工件在加熱過程中會引起諧振頻率的變化，為使逆變器可靠工作，逆變器需要始終工作在功率因數接近或等于1的準諧振或諧振狀態，以實現逆變器件的零電壓換流。圖5顯示了逆變器觸發控制電路的構成。對逆變電源的負載正弦電壓采作為鎖相環PLL的輸入?yún)⒖茧妷??？紭印⑦^零比較，得到U1（t），慮到觸發，驅動電路和開關器件的延時等情況，在PLL內部加入了相位補償電路，構成無相差鎖相環電路。鎖相環的輸出電由U2（t）產生的Ⅰ、Ⅱ兩路壓U2（t）與輸入 U1（t）可實現零相位差，驅動輸出即可實現圖4中逆變器VT1~VT4的觸發脈沖波形。

　　4、IGBT驅動與保護電路

　　本電源采用IGBT作為逆變開關和直流斬波器件，雖然具有電流容量大、驅動功率小、開關頻率高等優點，但IGBT過流過壓能力相對晶閘管較弱，尤其是其承受反壓能力更加脆弱。因此IGBT驅動及保護電路性能的好壞直接影響到電源運行的可靠性和高效性。本設計中IGBT的驅動采用日本富士公司EXB系列的 EXB841集成化驅動電路，它適合驅動300A/1200V以下的IGBT，其最高工作頻率為40kHz.

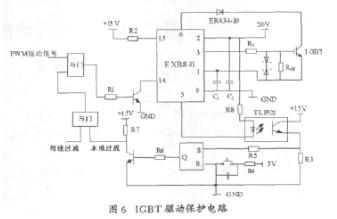

　　圖6為IGBT驅動保護電路，當IGBT在發生故障或調試時出現過電流或短路的情況，可通過EXB841驅動電路內部設有電流保護功能進行保護，EXB841判斷過流的依據是檢測IGBT的集-射極間的電壓，這里在IGBT集電極與EXB841的6腳間串聯一個快速恢復二極管 EAR34-10，該二極管正向?qū)▔航禐?V，反向恢復時間150ns.可以有效地提高EXB841對過流判斷的靈敏度，增強保護能力。為防止IGBT 受外界干擾使柵射電壓過高引起器件誤導通，尤其是在有上下橋臂的變換器或逆變器中，易造成同臂短路。在柵射極并接一電阻RGE，并在柵射極間并接2只反向串聯的穩壓管。

　　在設計中同時還加入了RS觸發器：當IGBT發生過流時，EXB841的5腳電平為低，RS觸發器的S端變?yōu)楦唠娖?，輸出端Q輸出高電平，經過三極管輸出的本地過流信號為低，此電平加到與門上可封鎖EXB841的輸入信號，達到及時撤出柵極信號、保護IGBT的目的。

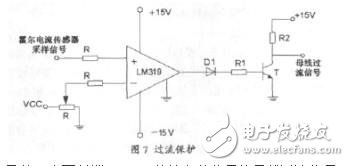

　　另外一個可封鎖EXB841的輸入的信號為母線過流信號，如圖7.當逆變器輸出端負載短路、逆變驅動電路工作不正?；驌Q流失敗時，均會引起短路過流。通過霍爾電流傳感器監視逆變器輸入的直流母線的電流，轉換成電壓信號，送入高速比較器與基準電壓相比較，當超過基準電壓時，表示有母線有過流情況發生，過流保護動作。比較器輸出高電平，三極管導通，則輸出為低，實現可靠的過流保護。

　　結束語

　　本設計的PWM斬波功率調節電路中運用PI調節閉環控制能夠提高系統的工作穩定性。鎖相環逆變器頻率跟蹤電路的設計，可實現在加熱過程中負載參數變化時對諧振工作頻率的自動跟蹤，使逆變器工作在容性近諧振狀態，保證逆變器的運行安全。
