Boost電路是一種開關直流升壓電路，它能夠使輸出電壓高于輸入電壓。在電子電路設計當中算是一種較為常見的電路設計方式。本篇文章針對新手，將為大家介紹boost升壓電路的工作原理。

　　首先我們需要知道：

　　電容阻礙電壓變化，通高頻，阻低頻，通交流，阻直流;

　　電感阻礙電流變化，通低頻，阻高頻，通直流，阻交流;

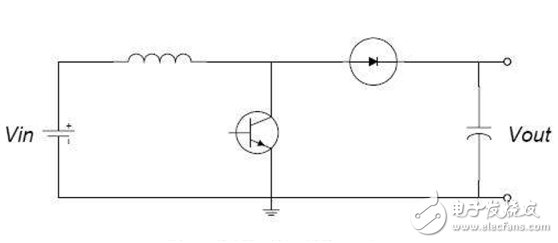

圖1 boost開關升壓電路的原理圖

　　假定那個開關（三極管或者M(jìn)OS管）已經斷開了很長時間，所有的元件都處于理想狀態，電容電壓等于輸入電壓。

　　下面要分充電和放電兩個部分來說明這個電路。

　　充電過程
?

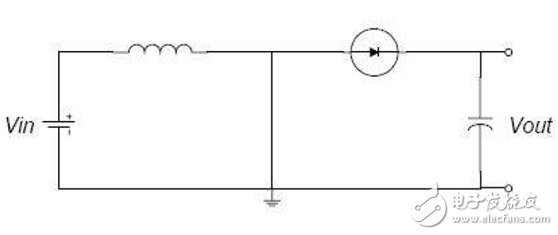

圖2

　　在充電過程中，開關閉合（三極管導通），等效電路如圖2，開關（三極管）處用導線代替。這時，輸入電壓流過電感。二極管防止電容對地放電。由于輸入是直流電，所以電感上的電流以一定的比率線性增加，這個比率跟電感大小有關。隨著電感電流增加，電感里儲存了一些能量。

　　放電過程
?

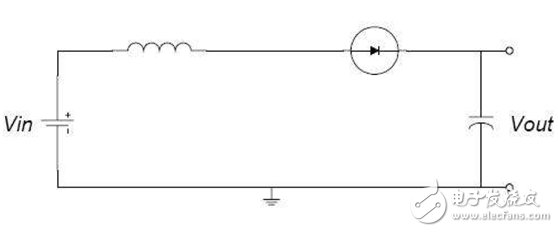

圖3

　　如圖3這是當開關斷開（三極管截止）時的等效電路。當開關斷開（三極管截止）時，由于電感的電流保持特性，流經電感的電流不會馬上變?yōu)?，而是緩慢的由充電完畢時的值變?yōu)?。而原來的電路已斷開，于是電感只能通過新電路放電，即電感開始給電容充電，電容兩端電壓升高，此時電壓已經高于輸入電壓了。升壓完畢。
