許多家用逆變電路簡單易制、效率不高．有的優質高效卻不易自制。下文介紹的自制升壓器12v升220v電路經過改善已經測試成功。

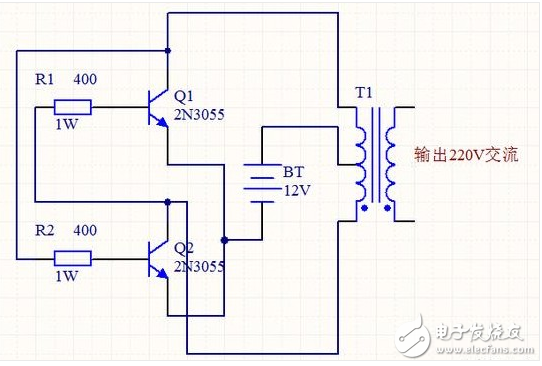

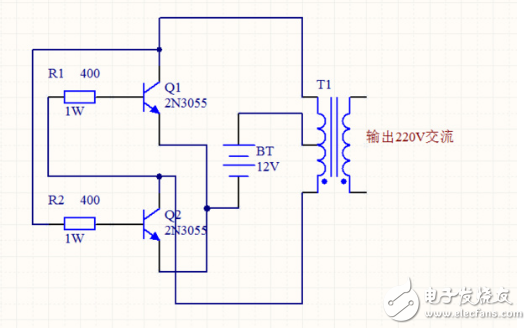

　　下圖是我們的逆變器原理圖，這次我們采用了功率較大的三極管2N3055，而電阻只用了兩個，且最好電阻的功率選大一點，這樣電路的輸出功率也會相應地增加，上圖中用的是1W的400歐姆電阻，如果沒有1W的也沒關系，現在用到的最多的是1/4W的電阻，只要選擇四個電阻并聯大約是400Ω就可以了。

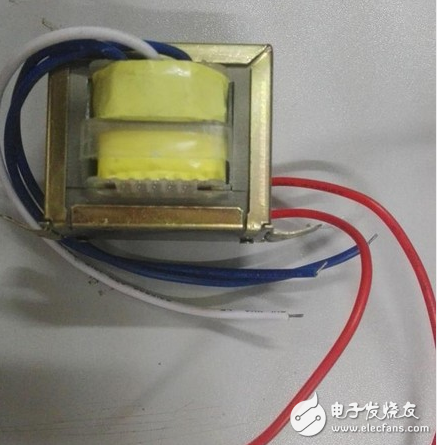

　　上圖是不太容易見到的兩個元件，第一張圖片是帶軸頭的變壓器，這里使用的變壓器功率是10W，功率較小幾乎驅動不了什么負載，大家做出來之后可以用LED燈去測試。

　　很多朋友想知道工作原理，這其實就是一個震蕩電路，就是把直流電變成交流電，然后通過變壓器升壓變成220V，然后在輸出端接上用電器即可，不過就這幾個元件做出來的逆變器，輸出波形肯定沒有電網標準，但驅動電燈泡是足夠的。

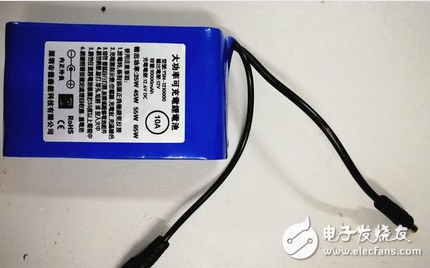

　　這是款12V的電源，輸出功率可以達到65W，如果大家家里有更大功率的太陽能板或電源的話，可以直接使用，不過要注意電壓需是12V，找到這些元件之后就可以連接電路了。

?

　逆變器實際連接

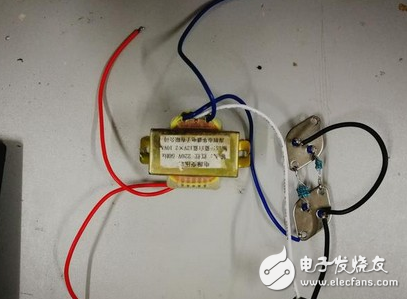

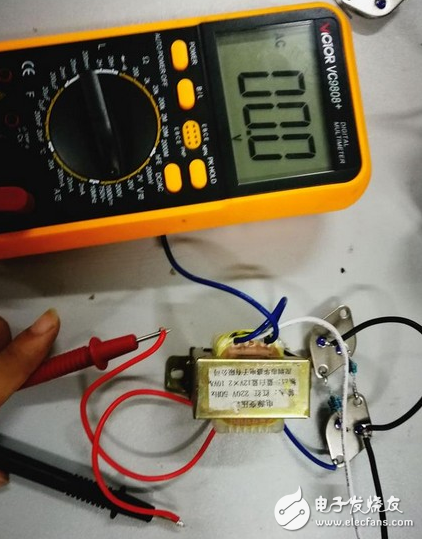

　　上圖是實際連接電路圖，大家可以看到電阻是用四個1/4W的電阻并聯組成的，但是由于這款變壓器的功率較低，這四個元件并聯也屬于大材小用，照著原理圖把元件進行電氣連接，最后檢查無誤后即可通電，但一定要注意，輸出端電壓已經超過人的安全電壓，操作時要做好安全措施。

?

　　測試電路可行性

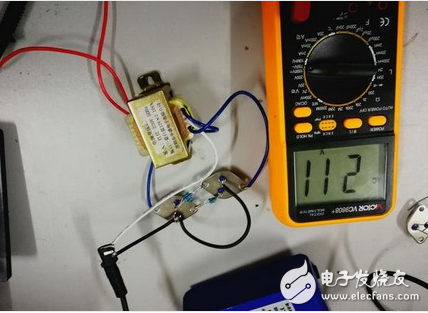

　　在這里小編用萬用表演示測試，是由于沒有合適的用電器，且變壓器的功率較低驅動不了大功率電器，所以用萬用表代替用電器，測試輸出電壓。將萬用表調到合適檔位，做好所有工作，通上電源再觀察萬用表的讀數。

　　通上電之后可以聽到信號震蕩的聲音，這時候在萬用表上就可以讀出電壓示數，我們這個是211V，而且是非常穩定。

自制升壓器12v升220v（二）

下面分享的自制升壓器12v升220v方案跟上面是采用一樣的電路原理圖，制作方式稍有不同。

　　逆變器的制作原理圖如下圖所示，從這里我們可以看到使用到的器件有三極管2N3055，電阻，電源，還有一個變壓器，還有開關在原理圖，用來控制燈的亮滅）元件少，成本低。

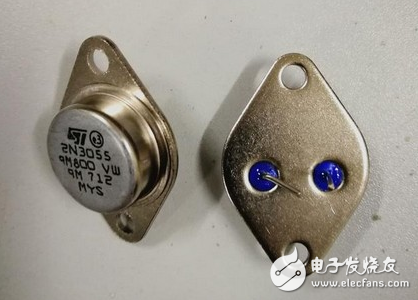

　　部分元件參考下圖，從上到下依次為，三極管2N3055，電阻還有開關，開關在原理圖中沒有畫出來，因?yàn)樗强刂茻舻牧翜?，屬于升壓之后控制的，也可以在升壓之前使用?/p>

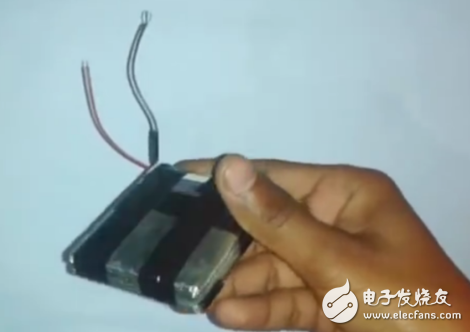

　　下圖是電源的形狀，我們采用12V的電源，電池容量沒要求，但是容量越大，使燈發光的時間就越長。

?

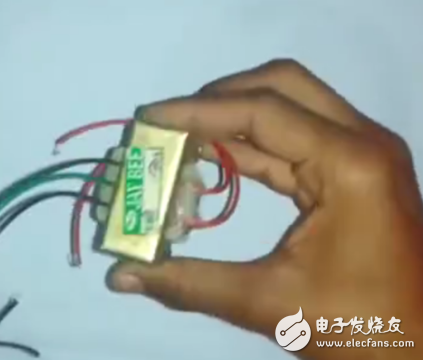

　　還有一個重要的器件，那就是變壓器，我們選用的變壓器是220V轉雙12V的，有三根線的那一端是雙12V端，中間那個線是軸頭，連在電源VCC上，大家在制作的時候一定要注意，兩根紅色的線就是220V端了。

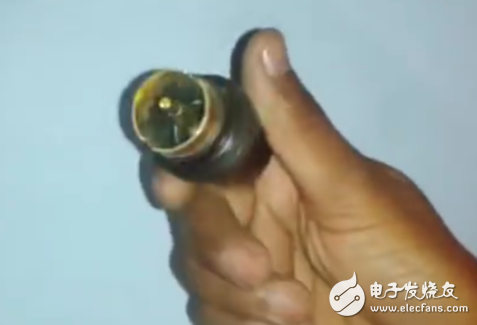

　　除了一些基本元件之外我們最好也準備一個插座，這個插座用來便于我們燈的插拔，最重要的是方便了接線。

　　此外我們還可以準備一個塑料瓶子，把我們用到的元件都放到盒子里面，這樣增加了美觀度。

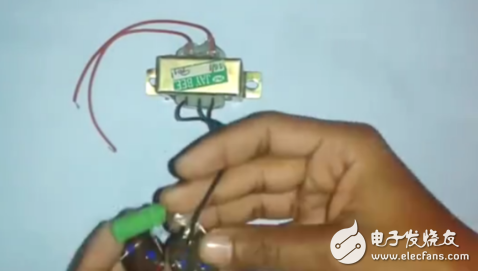

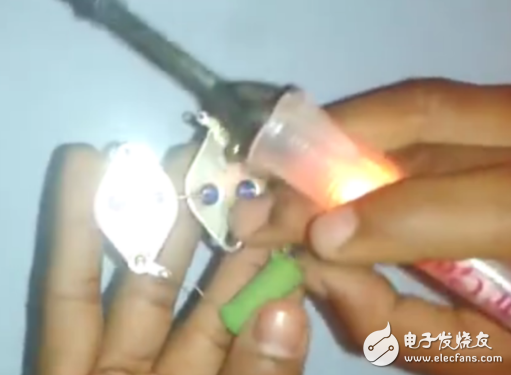

　　準備好必須的元件還有一些其他的一些材料之后就開始準備焊接，我們?cè)诤附拥臅r(shí)候直接照著原理圖操作就可以，逐步依次把元件焊接起來。

?

　　為了便于操作那個燈座可以等我們把元件焊好之后放到塑料瓶中再進行焊接。

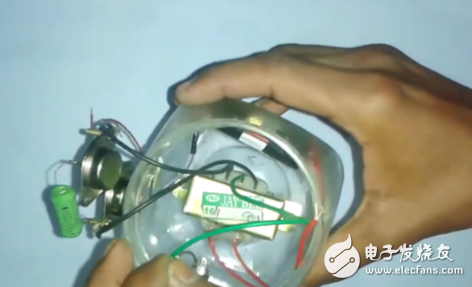

　　下圖把元件放入到塑料瓶?jī)?nèi)

?

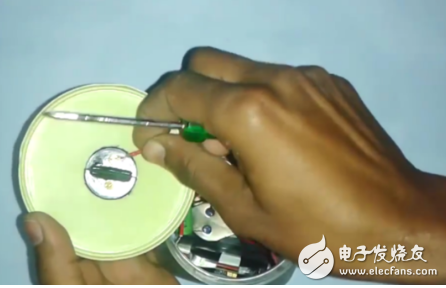

　　之后把燈座也焊接上，由于是交流所以沒有正負之分，最后制作成功的圖片就如下圖所示，我們把燈的插座嵌入到瓶蓋上面，這樣增加了美觀度。

?

　　制作成功之后打開開關，檢測一下看看燈能不能正常發光，從下圖我們可以清楚地看到我們這個燈能夠正常發光，看來我們這個制作很成功，原理圖同時也驗證了可以使用。
