如圖6所示，工作頻率f約為80kHz，折算成周期

　　T約為12.5μs，開關管導通時間tON為7.1μs，故占空比D=7.1μs/12.5μs≈56.8%。

　　根據公式（1），得

　　考慮到續流二極管VD1的正向壓降約為0.7V及線路壓降，這個結果在可以接受的范圍內。

　?。?）計算DCM模式的輸出電壓

　　當電源電壓恢復為25V，以VT3發射極為參考地，VT3基極與VT1集電極的電壓波形如圖7所示。因以VT3發射極為參考地，故VT3基極的波形就是其發射結的波形。由于VT3發射極約有8.6V直流電壓，因此，以VT3發射極為參考地測試VT1集電極時，整體波形沿基準零電位向下平移約有8.6V。

　　圖7以VT3發射極為參考地，VT3基極與VT1集電極的電壓波形（負載5Ω）

　　如圖7所示，工作頻率f約為33.3kHz，折算成周期T約為30μs，開關管導通時間tON為4μs，故占空比

　　D=4μs/30μs≈13.3%。

　　根據公式（1），得

　　VO=D×VI=tON/T×VI=13.3%25≈3.33V

　　顯然，這個結果是錯誤的！因為此時系統工作于DCM模式，公式（1）不再適用，而應采用公式（2）。如圖7所示，電感電流不為零的時間tOFF‘為13μs（=2.6div5μs/div）。

　　根據，公式（2）得　　

VO=tON/（tON+tOFF’）×25=4/（4+13）×25≈5.88V

　　考慮到續流二極管VD1的正向壓降約為0.7V，這個數值與前面CCM模式時的相差很??！

　　（3）電阻R5與R6的作用

　　電路中，VT1集電極的輸出電壓VC1經R6與R5分壓加到TL431的陽極（A），在TL431的陽極（A）與地之間墊入一個附件電壓?VR5，?VR5是TL431的工作

　　電流與的電流在上共同作用的結果。TL431參考端（R）的電壓為（≈2.5V）可表示為：

　　VR8=Vref+?VR5

　　式中，是TL431參考端（R）與陽極（A）之間的電壓，=2.5V，可見很小。

　　穩態時為定值，當VT1導通時升高，增大，則必然減小。根據TL431的工作特性可知，其吸納的電流減小，VT3基極升高，驅動VT2的電流增大，加速VT1導通。當VT1關斷時只是TL431的工作電流在上的作用，與之前相比減小，則必然增大。TL431吸納的電流增大，VT3基極下降，驅動電流VT2的減小，加速VT1關斷。因此，

　　TL431陽極（A）對地的附件電壓，在VT1開關轉換時起至關重要的作用。

　　由于決定開關狀態的根本原因是脈寬調制管VT3的發射結壓降VBE3，當VBE3大于約0.7V時VT3導通（見圖7所示VT3發射結波形的頂部區間），否則VT3關斷。VT3的基極的電位受TL431控制，發射極電位是充電電壓。因此，制約開關頻率因素有負載，L1的電感量，R2、R3分壓及C2容量等。

　　3、輸出功率與效率

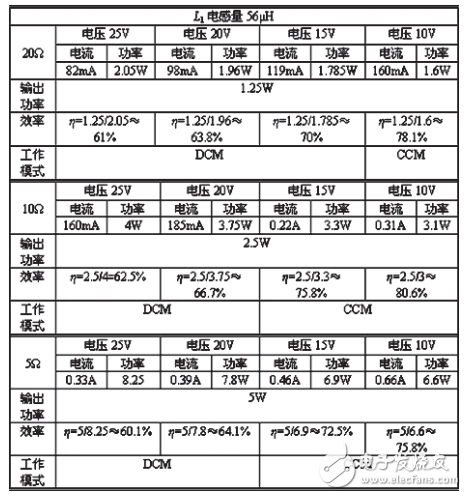

　　表1是電感L1為56μH，系統在不同電壓、不同負載下的工作狀況。

　　4、測試

　　根據實際測試體驗，影響效率的主要因素有3個：開關管的開關損耗、電感和續流二極管VD1。開關管的開關損耗與開關頻率有關，電感的損耗與磁芯的磁通密度及線徑有關，續流二極管VD1的損耗與導通降壓關。增大的電感量，可以減小輸出電壓的紋波，在一定限度內提高變換器的效率，但電感量太大，直流電阻及損耗也變大，效率反而降低（筆者手摸電感有明顯熱感）。

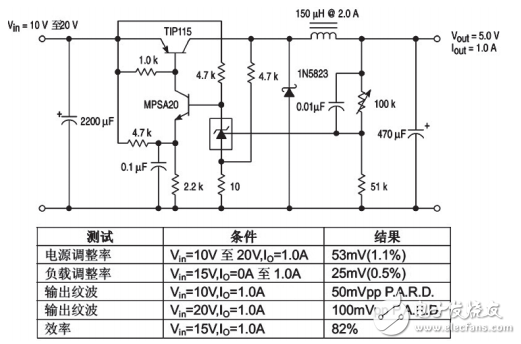

　　安森美公司推薦電路（見圖8），在輸出5V&1A時效率為82%。由圖8可見，開關管為TIP115，脈寬調制管為MPSA20，續流二極管為1N5823，電感為150μH@2.0A，額定輸出為5V@1.0A。

　　圖8安森美公司推薦電路

　　采用圖4所示電路是基于能輸出大功率的Buck變換器效率很難做得很高，比如L4960的效率只有73%；效率高比較高的JRC2360輸出功率做不大。輸出功率大、效率又高的價格就昂貴。本文用分立元件構成的Buck變換器具有輸出功率大效率高的特點，元器件易于購買，價格便宜，非常經濟實惠。
