1 引言

??? 脈沖MIG焊以其在較大電流調節范圍內均能夠?qū)崿F(xiàn)射滴過渡、軸向性好，適用于全位置焊接、熱輸入量方便可調以及焊接質量好等優點，受到國內外廣大焊接工作者的關注。軟開關技術采用諧振變流技術，其特點是功率器件在零電壓和零電流條件下自然開通和關斷。它從本質上克服了硬開關型弧焊電源的缺點，在較大程度上解決了功率開關損耗過大的問題。根據脈沖MIG工藝要求，設計了基于80C196KC控制的軟開關型脈沖MIG焊機，峰值、基值電流調節范圍為20～500 A，輸出空載電壓70 V，熔滴過渡方式為射滴過渡，焊接參數獨立可調。

2 總體設計

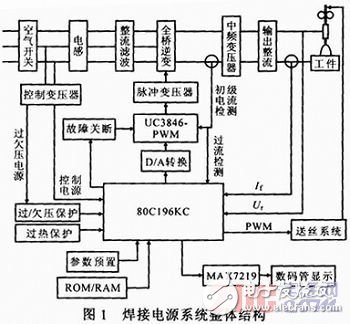

??? 軟開關型脈沖MIG焊接電源系統整體結構如圖1所示，由主電路、控制電路、驅動電路3個主要部分組成。系統采用目前較為常用的AC／? DC／AC／DC的逆變模式，脈沖開關信號來自單片機給出的控制指令，經驅動和放大后，為功率開關管提供固定頻率為20 kHz的高頻脈沖開關信號。在峰值電流期間，采樣實際輸出的峰值電流，經A／D轉換后送入單片機與給定的峰值電流進行比較，單片機根據兩者間偏差進行離散PI運算，得到1個控制參量，利用該控制參量實時調整20 kHz高頻控制脈沖的寬度，使輸出峰值電流與給定峰值電流相等；在基值電流期間，采用同樣的方法，使輸出基值電流與給定基值電流相等。

3?電源主電路設計

3．1 主電路工作原理
??? 全橋軟開關型逆變電源主電路結構如圖2所示，主要分為：抗共模濾波、三相整流濾波、全橋逆變、功率變換和輸出整流濾波5部分。

3．2 全橋軟開關的工作原理
??? 逆變電路采用軟開關全橋逆變電路，由4個IGBT開關管(VT1～VT4)，4個反并聯二極管(VD1～VD4和外加IGBT吸收電容C3，C4組成，L4為諧振電感，C12為阻斷電容。其控制原理與常規移相PWM控制原理相同，在大范圍內也是PWM控制。IGBT驅動波形如圖3所示。

??? 在t0時刻前，VT1，VT4兩個IGBT導通，此時電流由A流向B，在t0時刻，VT1提前關斷，此時電容C3，C4開始充放電，此時VT2的管壓降迅速降低，由于C3，C4容量極小，故在很短的時間內(t2時刻到來前)，VT2的管壓降降為零，與其并聯的逆導二極管VD2導通，此時電流流向?yàn)镃4→L4→C12→T1→VT4，由于初級電流衰減，流過VD2的電流也迅速降為零，飽和電感L4阻斷電流反向增加，同時阻斷電容C12上的電壓迅速升高，使初級電流保持為零。故在t1時刻，滯后臂上的VT4是在零電流狀態下關斷的；在t2時刻，VT2在零電壓、零電流狀態下導通。同理，在t3時刻，VT2提前關斷，C3，C4又一次開始充放電，此時電流流向是VT3→T1→C12→L4→C4，在極短的時間內C4充電完成，其電壓與前端的正電壓相等，此時L4再次反方向的產生阻斷電流，阻斷電容此時反方向充電，產生反方向高壓來阻止初級電流，故在t4時刻，滯后臂上的VT3在零電流狀態下關斷；在t5時刻，VT1在零電壓、零電流狀態下導通。
??? 綜上所述，超前臂實現零電流零電壓開關(ZVZCS)，滯后臂實現零電流開關，從而整個軟開關逆變電路實現了ZVZCS。

4?電源控制系統設計

4．1 控制系統工作原理
??? 在單片機閉環控制系統中，采用高性能的MCS-96系列單片機80C196KC作為電源控制系統核心，通過編程實現焊接過程控制、電流電壓采樣、A／D轉換、PI運算、參數預置等功能。整個系統采用閉環負反饋控制，逆變采用PWM方式控制輸出電流的大小，控制量經由MAX530組成的D／A轉換電路后送到脈寬調制芯片UC3846，輸出自帶死區的兩路PWM驅動信號，經過脈沖變壓器的隔離驅動IGBT，輸出恒流外特性。
4．2 IGBT驅動波形

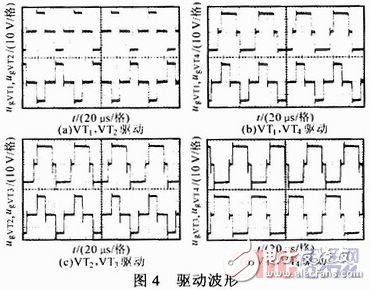

??? 圖4為實測IGBT驅動波形，其中圖4a為同一橋臂VT1，VT2上的驅動波形ugVT1，ugVT2，由圖可知，兩路驅動波形相位相反，脈寬相等，與預期的目標相同。圖4b為同一導通回路VT1，VT4上的驅動波形ugVT1，ugVT4，即ugVT4一直保持最大脈寬，通過控制ugVT1脈寬來實現PWM調節。圖4c為VT2，VT3上的驅動波形ugVT2，ugVT3。圖4d為VT3，VT4上的驅動波形ugVT3，ugVT4。由圖可見，ugVT3，ugVT4一直保持最大脈寬，只有ugVT1，ugVT2的脈沖寬度是跟隨PI計算后的給定值而變化的，符合所設計的軟開關主電路要求。

5 控制系統軟件設計

??? 控制系統是在系統軟件的控制下工作的，控制程序作為整臺焊機的精髓所在，其結構的合理性、程序的實用性以及可靠性就成為數字化焊機的關鍵所在。合理的程序結構、正確的程序流程是保證焊機正常工作的基礎。
5．1 PI控制算法
??? PI運算是控制軟件部分主要完成的工作之一，數字PID控制算法的程序編寫較為簡單，根據所設計焊機的具體要求，并結合以往的研究結果，系統有比例、積分環節即可得到滿意的控制效果，加入微分項可以提高系統的動態品質，但其運算和參數調整較為復雜，會占用單片機過多的時間，降低了響應的快速性。故此處采用PID算法中的PI部分，其控制規律為：
????
??? 式中：α=K(1+T／Ti)，β=-K；ei，ei-1分別為第i次和第i-1次電流給定值與反饋值之差；I(i)，I(i-1)分別為第i次和第i-1次輸出給MAX530的控制參量；α，β的值是通過大量實驗整定后確定的。

5．2?焊接過程時序控制
??? 根據焊接工藝要求，焊接過程中各個工序要按順序執行。其時序控制如圖5所示。

5．3 軟件抗干擾措施
??? 雖然在主電路以及控制電路中都采取了抗干擾措施，但是干擾信號只是在一定程度上減弱，不可能完全消除的。因此，仍會有一些干擾能夠侵入到單片機系統中，我們?cè)谟布垢蓴_措施的基礎上又有意識的采取了幾種軟件抗干擾措施：監視時器、冗余指令、數字濾波等。

6 系統調試

??? 為檢驗前述設計的硬件電路以及軟件程序，需對硬件電路以及軟件程序進行整機調試，以檢驗其是否符合設計要求。針對整機試驗中的各個問題進行分析與改進，進一步完善系統的設計。

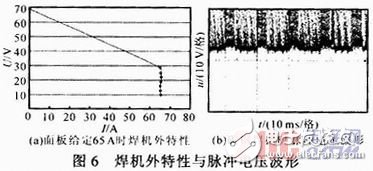

??? 空載測試通過后，對焊機進行靜負載試驗。將焊機輸出接到負載箱上，面板給定基值與峰值電流相同，即焊機處于恒流輸出狀態，通過改變負載箱的電阻值測試焊機外特性，根據測試數據繪制焊機外特性曲線。圖6a為給定65 A時測定的焊機輸出外特性曲線。

??? 圖6b為對5 mm厚Q235A碳鋼進行手工焊接過程的脈沖電壓波形。其焊接條件為：焊絲直徑1．2 mm，峰值電流180 A，基值電流50 A，占空比為30％，頻率為50?Hz，送絲速度為4．5 m·min-1。
??? 在上述參數下焊接，過程穩定，飛濺較少，實現了射滴過渡，達到了最初設計目的，焊縫成型較好，熔深較大，對5 mm厚的板材可一次性焊透。

7 結論

??? 焊機主電路采用軟開關IGBT式全橋逆變結構，經試驗表明，硬件電路結構設計合理，性能穩定，實現了零電流、零電壓開通與關斷；采用以80C196KC單片機為核心的控制系統，并配以集成度高的專用芯片進行控制，在各個環節采取了多種抗干擾和保護措施；采用匯編語言編程，軟件指令執行效率高、速度快，并設有軟件抗干擾措施。最后進行了焊接試驗，試驗結果驗證了控制系統的設計符合要求，實現了穩定的脈沖MIG焊，并能滿足脈沖MIG焊接工藝的要求。
