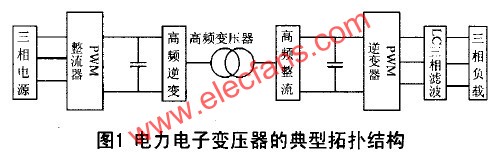

兩臺或數臺PET并聯運行是提高系統可靠性和擴大容量的一種有效途徑，有關PET并聯運行的研究尚不夠深入。PET副邊逆變器與US的逆變器工作原理一致，而多臺UPS的并聯運行方面的成果比較豐富[5-7],在研究PET的并聯問題時可以借鑒。

　　目前提出的PET并聯控制方法主要有：集中控制方式、主從控制方式、分布邏輯控制方式和無互連線控制方式[2]。本文主要針對兩臺無互連線的PET的并聯運行問題進行研究。圖2是兩臺PET并聯系統結構圖，其原方接于同一公共母線。

　　為了避免并聯變壓器出現環流，各臺PET的二次側電壓的頻率、幅值、相位必須保持一致；為實現并聯變壓器之間有功負荷和無功負荷的穩定分配，各臺PET應具有有功調差特性和無功調差特性。具有調差特性的PET副邊逆變器控制結構圖如圖3所示。

　　PET二次側電壓的頻率、幅值和相位取決于逆變器的PWM脈沖的正弦調制信號，正弦調制信號的特征與頻率給定值f0、相位給定值ρ0和幅值給定值有關。取f0＝50Hz以保證額定頻率。ρ0對應于有功負荷P0時的電壓初相角（一般取為0，引入有功補償系數Kp＞0），則可形成有功調差特性

　　ρ=ρ0-KpP （1）

　　U0對應于無功負荷Q=0時的電壓幅值，引入無功補償系數KQ＞0，則可形成無功調差特性

　　U=U0-KQQ （2）

　　對并聯運行的各PET，ρ0和U0的值應相同，由于引入有功和無功補償，當負荷變動時，并聯運行的各PET將自動調節其輸出電壓的相位角和幅值，自動實現變壓器間的功率穩定分配；為按變壓器容量大小合理分配負荷，各PET以自身容量為基準的Kp和KQ的標幺值應該相等，一般取0.01～0.05。

　　文獻[2,8]提出采用頻率調差特性進行并聯PET以及逆變電源的有功功率分配。顯然，在這種控制方式下，不同負荷時供電頻率不能保持為 50Hz；而若為了保證頻率質量，頻率調差系數取值必須很小，這又不利于穩定分配并聯PET間的有功負載。與其不同，本文采用的初相角調差特性，即可保持恒頻供電，又可根據需要選合理的調差系數，實現有功負荷的穩定合理分配。參與并聯的各PET的輸出電壓頻率必須都等于50Hz才能保證正常運行。在圖3中，由于對頻率采用閉環PI控制，可以做到這一點。

　　并聯運行PET的參數可能不完全一致，最常見的是限流電抗器或連接線電感參數不同。圖3中的電壓測量點特意設置于公共母線，即使對于PET參數不一致的情況，也可以保證并聯PET間的功率穩定合理分配。如電壓測量點位于各PET輸出端，則不能保證這一點[3]。

　　3 仿真分析

　　本文利用Matlab6.5/Simulink搭建了仿真模型，對兩臺同參數PET的并聯運行進行了仿真。系統主要參數為：PET額定容量 10kVA，額定電壓240/110V；PET2額定容量10kVA，額定電壓240/110V系統頻率50Hz，高頻變壓器頻率1000Hz，IGBT 開關頻率9000Hz；KP、KQ硒均取標幺值0.01，頻率給定值f0取50Hz，相位給定值ρ0取0，幅值給定值U0取標幺值為1.0。

　　3.1 兩臺PET同時投入并聯運行（情況1）

　　1.0s時，兩臺PET在低壓側由空載投入并聯運行，承擔功率因數為0.8的綜合性負載。有關變量波形如圖4-圖6所示。由圖可以看出，兩臺 PET對應變量的波形一致。并聯運行后所承擔的負載電流相等，實現了均流控制以及有功、無功負荷的穩定分配，且頻率保持恒定值不變。

　　3.2 PET2加入并聯運行（情況2）

　　PET1帶載運行，1.0s時PET2由空載狀態投入，兩臺PET并聯運行。有關波形如圖7和圖8所示。由圖可見，PET1由單機運行狀態切換至并聯運行狀態后，其承擔的負載電流、有功和無功負荷均有所下降，下降部分由PET2來承擔，最終兩臺并聯PET之間實現了均流控制以及有功、無功負荷的穩定分配且具有良好的動態響應性能。

　　4 結 論

　　本文基于有功和無功調差特性方程建立了PET控制策略及模型，基于該模型對PET并聯運行動態過程進行仿真研究。仿真結果表明，該控制策略可以在保持額定供電頻率的前提下，實現有功、無功負荷的穩定分配，且動態特性良好。
