一、概述

在2015年底推出滿足國家電網充電樁要求的計費控制單元產品后，米爾科技與多家充電樁廠商取得了合作，獲得了業內客戶的高度認可，并深入了解客戶需求，認真分析行業技術特點，又相繼研發了社會樁（非國網）計費控制單元、充電控制板，并以這兩類核心模塊為基礎，提供充電樁整機技術解決方案。

二、直流充電樁組成架構

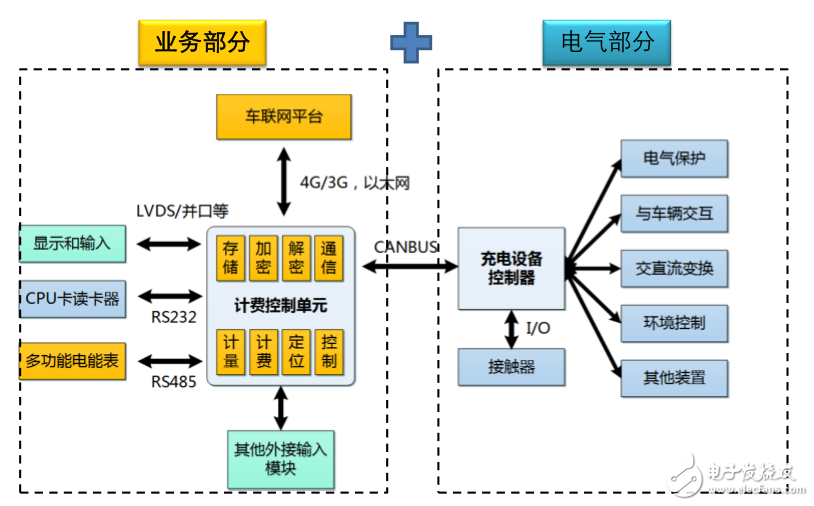

從上圖中我們可以看到，按照國家電網定義的內部組件化設計，充電樁可分為業務部分和電氣部分：業務部分管理由計費控制單元負責，主要連接讀卡器、電能表、顯示屏和4G網絡，實現與運營后臺交互、人機顯示、計量計費、充電支付、充電啟停命令下發功能；電氣部分則由充電設備控制器（充電控制板）負責，主要連接充電模塊、絕緣檢測模塊、充電槍等，實現交直流變換、車輛BMS交互、充電環境監測、電氣保護一些功能。計費控制單元和充電控制板則通過CAN總線進行實時通訊交互。

三、米爾科技充電樁方案產品特點

米爾科技的社會樁計費控制單元，將傳統串口屏方案和國網計費單元加LVDS屏方案合二為一，安裝在原有顯示屏位置，減少了充電樁內組件的數量，使安裝、接線更為簡單。同時，基于Linux操作系統的QT應用程序，更易開發出接近終端用戶所熟悉的IOS或Android系統風格的友好用戶界面，并支持遠程升級應用。

充電控制板方案，采用高抗干擾能力的汽車級處理器，對外的CAN接口、RS485接口、DI/DO接口均采用隔離保護，并符合GB/T 18487.1-2015和GB/T 27930-2015等一系列檢驗標準，能夠順利通過國家指定檢驗檢測機構的型式試驗。與計費控制單元CAN通訊協議按照國網充電樁要求，即搭配不同計費控制單元即可實現國網充電樁和社會樁的輕易切換。

四、全過程技術服務

米爾科技基于自主研發的計費控制單元和充電控制板，可在客戶從樣機搭建到批量出貨的整個環節，提供一系列完善的服務：

1、核心部件選型：可適配行業主流充電模塊，并根據實際需求提供其他部件的選型，如絕緣檢測模塊、讀卡器、電能表等；

2、整機組裝：提供整樁電氣接線圖和物料清單，指導客戶從零開始進行樣樁的安裝接線；

3、整機調試：幫助客戶按照國標、能標、企標要求，完成充電樁整機調試及相關檢測機構的測試；

4、批量生產：批量供應高性價比的計費控制單元和充電控制板，并提供及時有效的后期服務。

五、總結

借助嵌入式技術經驗與充電樁技術的融合，加之創新的商業模式，米爾科技為客戶提供充電樁整機技術解決方案，可幫助客戶縮短產品開發周期，節省人力投入，實現產品快速上市。
