??????? 簡單一點從生活經驗來說是這樣的：

　　今天給大家推送純干貨，就是帶開關的五孔插座接法，在日常中簡單的電工器材替換，希望對大家?guī)椭?，有困惑的就可以自己?dòng)手解決帶開關的五孔插座怎么接線的問題啦。

　　圖上就是常見的帶開關的五孔插座，我們打開蓋子，翻到背后

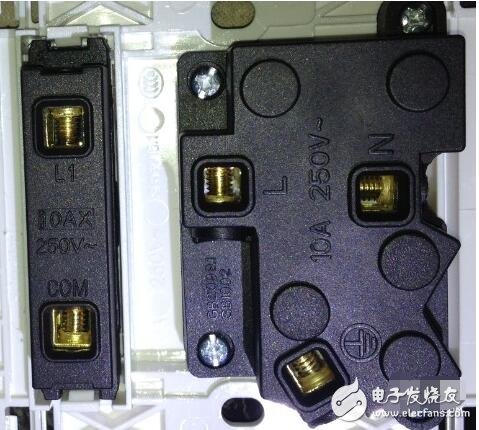

　　看到這樣幾個孔幾個孔的，是不是不知所措了呢。沒事。下面就要好好看清楚啦！

　　上面的就是五孔帶開關插座接線圖！插座開關都是單獨的，有二個接線樁。如圖所示L1是火線輸入，L2是火線輸出，火線輸出的作用就是通過開關控制插座的電源或燈的亮暗。

　　五孔插座結構內部的二孔插座L與三孔插座的L相連，二孔插座的N則與三孔插座的N相連，D是三孔插座的接地保護線的接口，是必須要接上的。

　　然后到開關控制該插座： 火線接開關上的L1，火線輸出一端接L2（開關的輸出端），另一端接五孔插座的L，零接五孔插座的N，接地保護線接五孔插座的D。

　　在仔細閱讀后，相信聰明的你在示意圖的幫助下，肯定學會怎么用五孔帶開關插座接線啦。但是在接線過程中是必須要注意安全的，地線是必須要接的。

??????? 從專業電工電路來分析可以看得更加透徹：

?

??????? 一開五孔插座怎么接線？五孔插座接線規則

　　L為火線，N為零線，

　　五孔插座在內部已經連好線了，只需引入電源就行了。L接火線，N接零線，一豎下面三小橫標志的接地線。面對插座面板──左零右相地中間左側接火線【一般是紅色】右側接零線【一般是藍色或黑色】中間接地線【一般是黃色】

　　電工常識：

　　電工標示：火線Ｌ，零線Ｎ，地線（與顏色無關）

　　1、開關必須控制電路火線的斷通，否則負載電器將一直帶電。

　　2、電線色相搭配一般原則：

　　一般情況下，電線以冷色線為零線，暖色為火線，中間色為地線，但不是一成不變的。

　　冷色：綠色、藍色、黑色

　　暖色：紅色、橙色、黃色

　　中間色：灰色、紫色、白色

　　從網上找到一段導線色相口訣：ABC相黃綠紅， 中性線用淡藍色， 黃綠雙色接地線， 內部布線用黑色；直流導線分兩極，褚色為正，負為藍。

　　3、常見室內線色相搭配：

　?。?）火紅零黑地藍（即火線L為紅色，零線N為黑線，地線為藍色）

　　（2）火棕零藍地黃綠（即火線L為棕色，零線N為藍色，黃綠復色線接地線）

　?。?）火黑零白地綠（黃綠），是一種美國電線色相標準

　?。?）照明電路一般只有出入相線（你可以認為只有火線和零線），它常用電線色相搭配為：入黃出白（或綠），開關標示一般入相為L(zhǎng)，出相為（L1、L2）。

　　如果你發現同色的電線是兩根，并在一起就可以了，否則部分電路將斷路。

　　三、接線實踐

　　1、室內電路火線與王五孔開關插座火線的確認

　?。?）電路火線的確認方法：只要電路有電，無論開關開關，火線都是帶電的，通過顏色無法確定的話可以使用試電筆測試。

　　試電筆正確使用要點是：穿絕緣鞋；一只手背于身后；另一只手食指抵試電筆尾端金屬帽上，拇指和中指夾住筆身絕緣處（千萬不要抓金屬桿喲）；試電時，注意不要將火線與地線連在一起了，否則不是跳閘，就是燒毀電路，沒有使用經驗的最好請教電工。

　　另外，以試電時，我通常把家里所有電器斷電甚至直接拔掉電線，以降低意外發生時的損失。

　?。?）五孔開關插座需要確認兩部分火線接線樁：一是“插座”的火線接線插孔，它一般標示為Ｌ；二是“開關”的火線接線插孔，它一般另加字母或數字與插座區分，比如AL和AL1，L11和L1等。

　　2、接線：

　　五孔開關插座接線一般有兩種方式，一種是開關控制插座接法，另一種是插座即插即用開關另控負載（比如照明等）接法。

　　首先，確定連接固定部分。這一部接線，無論采用上面的哪種接法都是這樣接線。

　　電路火線插入“開關”區域的接線樁任一插孔，零線插入N孔，地線插入地線孔（是一個圖標，即上面１豎下面３橫的那個）。

　　其次，根據需要選擇上面兩種接法的其中一種，確定跳線。

　?。?）開關控制插座接法：插座火線（L）通過跳線連接到“開關”的空余插孔上。

　?。?）插座即插即用開關另控負載接法：將插座火線（L）與電路火線并接入同一開關接線樁插孔；其它負載（如燈）的火線接開關空余插孔，零線并入N孔。這樣連接的目的是使開關與插座實現并聯電路。

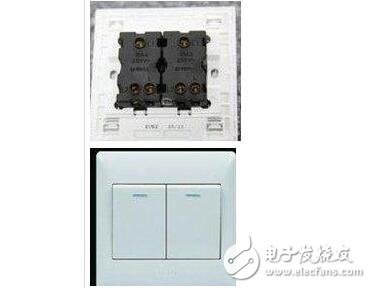

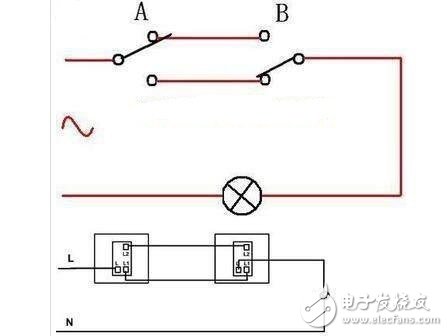

　　雙聯雙控開關的實物圖

　　一定要對照實物核實一下接線，萬一錯誤就會燒毀線路 又一問答： 雙聯開關里面有三個接線柱，中間是公共接線柱，是用來作輸出或輸入用的，而上下兩個接線柱是作兩個開關之間連接用的，注意接線的時候兩個線要錯開接，即比如第一個開關的上接線柱接的是紅色，那么這個線要接到第二個開關的下接線柱上，只有這樣才能保證無論使用上下哪個開關都能打開或關閉電燈了。

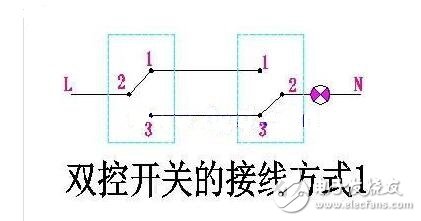

　　給你看這張圖，很簡單。對比查找一下就知道了 。一只開關的L接電源火線，L1、L2分別與另一雙控開關的L1、L2相接，另一只開關的L接燈座，經過燈泡后，另一端接零線。

?

?
